Highlander Hybrid Limited, AWD
>>
Repair and Diagnosis
>>
Electrical
>>
Fuses & Circuit Breakers
>>
OEM Junction Block, Ecu & Fuse/Relay Locations (Hybrid)
>>
Junction Block Fuse, Relay & Circuit Identification
>>
Junction Block No. 3 Behind the Instrument Panel Center
>>
Junction Block No. 3 Inner Circuit
Junction Block No. 3 Inner Circuit

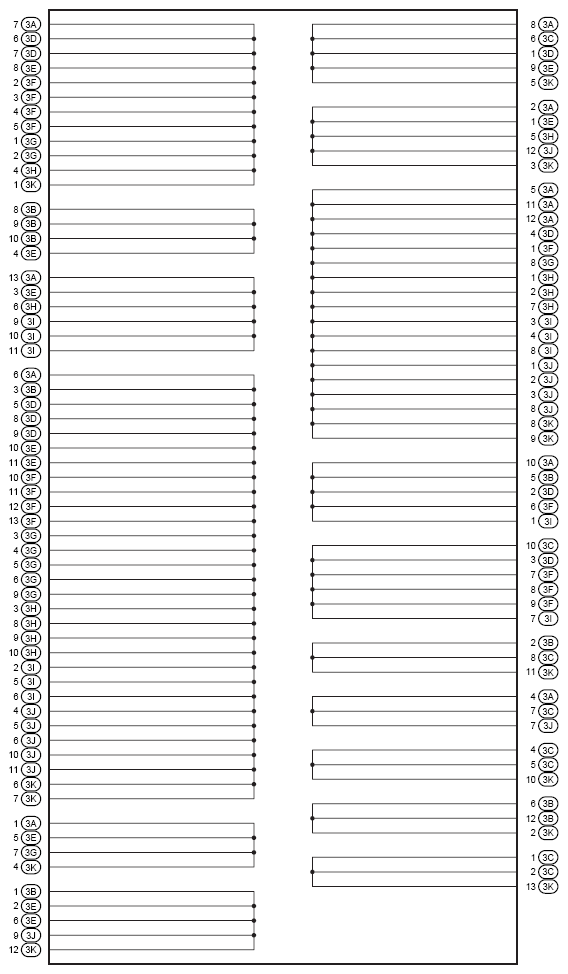

Fig 1: J/B No. 3 Inner Circuit Diagram
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
