Terminals Of Ecu

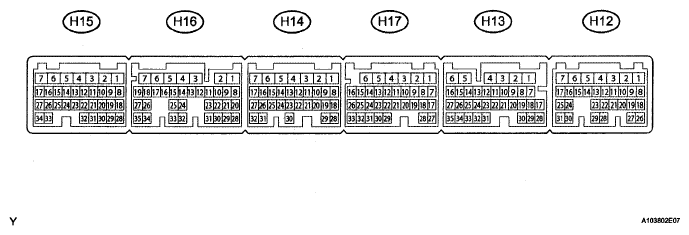

- HYBRID VEHICLE CONTROL ECU
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
TERMINAL DESCRIPTION AND SPECIFIED CONDITIONSymbols (Terminal No.) Wiring Color Terminal Description Condition Specified Condition FUO (H13-11) - E1 (H14-5) O - W-B Fuel lid motor signal Fuel lid motor operating Below 1 V Fuel lid motor not operating 10 to 14 V FUEL (H12-15) - E1 (H14-5) W - W-B Fuel lid opener switch signal input Ignition switch ON, fuel lid opener switch is pressed Below 1 V Ignition switch ON, fuel lid opener switch is not pressed 10 to 14 V LIDO (H12-13) - E1 (H14-5) LG - W-B Fuel lid courtesy switch signal input Ignition switch ON, fuel lid is closed Below 1 V Ignition switch ON, fuel lid is opened 10 to 14 V Multi-information display:
TERMINAL DESCRIPTION AND SPECIFIED CONDITIONSymbols (Terminal No.) Wiring Color Terminal Description Condition Specified Condition LST1 (H12-7) - E1 (H14-5) L - W-B Multi-information display signal Combination meter displays "PLEASE WAIT NOW OPENING" in the multi-information display Below 1 V LST2 (H12-6) - E1 (H14-5) B - W-B Multi-information display signal 10 to 14 V LST1 (H12-7) - E1 (H14-5) L - W-B Multi-information display signal Combination meter displays "REFUEL READY" in the multi-information display 10 to 14 V LST2 (H12-6) - E1 (H14-5) B - W-B Multi-information display signal 10 to 14 V LST1 (H12-7) - E1 (H14-5) L - W-B Multi-information display signal Combination meter displays "CLOSE FUEL LID" in the multi-information display 10 to 14 V LST2 (H12-6) - E1 (H14-5) B - W-B Multi-information display signal Below 1 V LST1 (H12-7) - E1 (H14-5) L - W-B Multi-information display signal Combination meter displays "OFF" in the multi-information display Below 1 V LST2 (H12-6) - E1 (H14-5) B - W-B Multi-information display signal Below 1 V
