- REMOVE BATTERY COVER
- Remove the protector shown in the illustration.

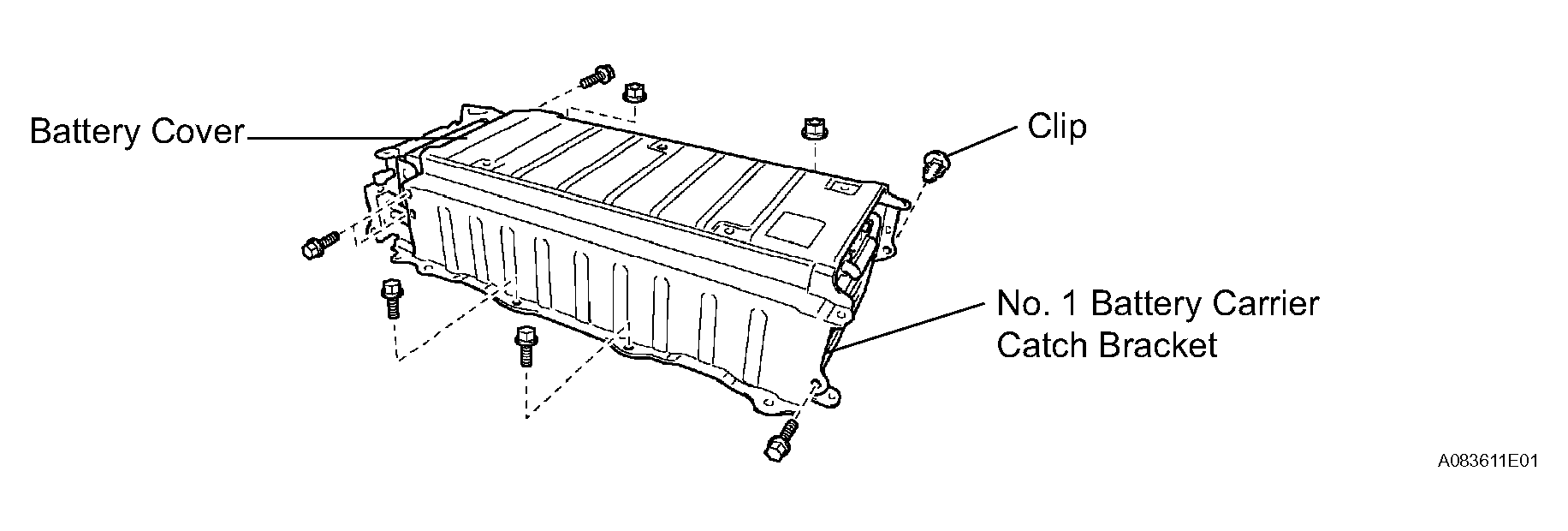

- Remove the 6 bolts, 2 nuts, clip, battery cover and battery carrier catch bracket.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- REMOVE NO. 1 WIRE HARNESS PROTECTOR COVER (See REMOVAL
)
- REMOVE NO. 3 WIRE HARNESS PROTECTOR COVER (See REMOVAL
)
- REMOVE NO. 3 BATTERY CARRIER CUSHION (See REMOVAL
)
- REMOVE MAIN BATTERY CABLE (See REMOVAL
)
- REMOVE NO. 2 MAIN BATTERY CABLE (See REMOVAL
)
- REMOVE BATTERY CURRENT SENSOR (See REMOVAL
)
- REMOVE NO. 2 WIRE HARNESS PROTECTOR COVER (See REMOVAL
)
- REMOVE NO. 4 WIRE HARNESS PROTECTOR COVER (See REMOVAL
)
- REMOVE BATTERY CLAMP PAD (See REMOVAL
)
- REMOVE NO. 1 WIRE HARNESS PROTECTOR COVER (See REMOVAL
)
- REMOVE BATTERY PLUG (See REMOVAL
)
- REMOVE JUNCTION BLOCK (See REMOVAL
)
- REMOVE NO. 2 SYSTEM MAIN RELAY (See REMOVAL
)
- REMOVE NO. 3 SYSTEM MAIN RELAY (See REMOVAL
)
- REMOVE SYSTEM MAIN RESISTOR (See REMOVAL
)
- REMOVE NO. 1 SYSTEM MAIN RELAY (See REMOVAL
)
- REMOVE BATTERY ECU (See REMOVAL
)
- REMOVE UPPER BATTERY CARRIER
CAUTION:
Wear insulating gloves.
- Remove the 3 nuts and upper battery carrier.
- REMOVE NO. 2 BATTERY SPACER
CAUTION:
Wear insulating gloves.
- REMOVE NO. 2 FRAME WIRE (See REMOVAL
)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

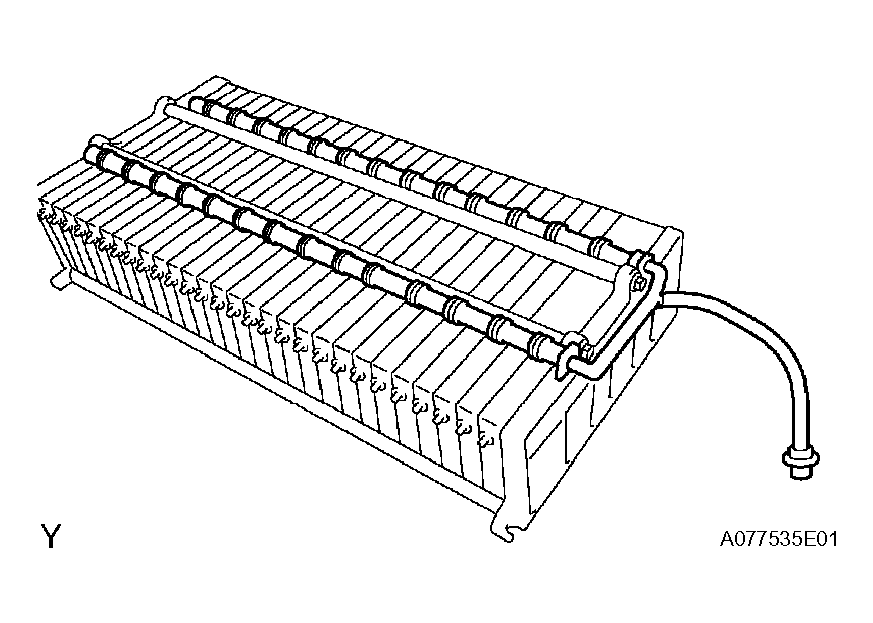

- REMOVE BATTERY ROOM VENTILATION HOSE
CAUTION:
Wear insulating gloves.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
