Diagnostic Trouble Code Chart
DIAGNOSTIC TROUBLE CODES (DTC) LIST
| DTC | Description |
|---|---|
| DTC C0200/31, C0205/32, C1235/35, C1236/36 | RIGHT/LEFT FRONT SPEED SENSOR & FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT/LEFT FRONT SENSOR |
| DTC C0210/33, C0215/34, C1238/38, C1239/39 | RIGHT/LEFT REAR SPEED SENSOR & FOREIGN MATTER IS ATTACHED ON TIP OF RIGHT/LEFT REAR SENSOR |
| DTC C0226/21, C0236/22, C0246/23, C0256/24, C1225/25 | SFR/SFL/SRR/SRL/SMC SOLENOID CIRCUIT |
| DTC C0273/13, C0274/14, C1361/91 | OPEN/B+ SHORT CIRCUIT IN ABS MOTOR RELAY CIRCUIT & SHORT CIRCUIT IN ABS MOTOR FAIL SAFE RELAY CIRCUIT |
| DTC C0278/11, C0279/12 | OPEN/SHORT CIRCUIT IN ABS SOLENOID RELAY CIRCUIT |
| DTC C1201/51 | ENGINE CONTROL SYSTEM MALFUNCTION |
| DTC C1203/53 | ECM COMMUNICATION CIRCUIT MALFUNCTION |
| DTC C1210/36, C1336/39 | ZERO POINT CALIBRATION OF YAW RATE SENSOR UNDONE/DECELERATION SENSOR UNDONE |
| DTC C1223/43 | ABS CONTROL SYSTEM MALFUNCTION |
| DTC C1224/44 | NE SIGNAL CIRCUIT |
| DTC C1231/31 | MALFUNCTION IN STEERING ANGLE SENSOR CIRCUIT |
| DTC C1232/32, C1234/34, C1243/43, C1244/44, C1245/45, C1381/97 | MALFUNCTION IN DECELERATION SENSOR/YAW RATE SENSOR/POWER SUPPLY VOLTAGE YAW/DECELERATION SENSOR & OPEN OR SHORT IN DECELERATION SENSOR CIRCUIT |
| DTC C1241/41 | LOW BATTERY POSITIVE VOLTAGE |
| DTC C1246/46 | MALFUNCTION IN MASTER CYLINDER PRESSURE SENSOR |
| DTC C1249/49 | OPEN CIRCUIT IN STOP LIGHT SWITCH CIRCUIT |
| DTC C1251/51 | PUMP MOTOR IS LOCKED/OPEN CIRCUIT IN PUMP MOTOR GROUND |
HINT:
If a malfunction code is displayed during the DTC check, check the circuit indicated by the DTC. For details of each code, turn to the page for the respective "DTC No." in the DTC chart.

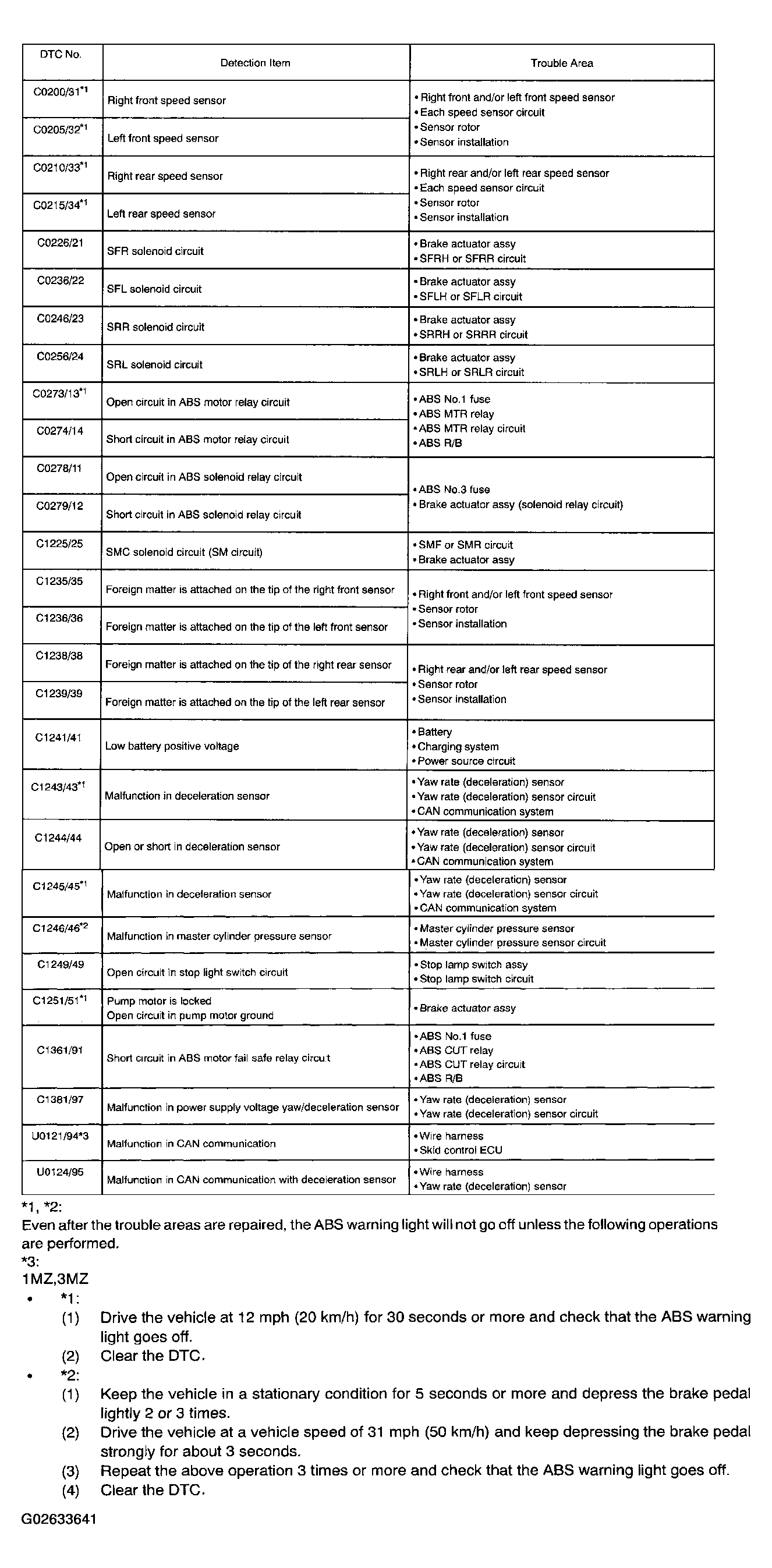

DTC chart of ABS:
HINT:
In some cases, the hand-held tester cannot be used when the ABS warning light remains on.

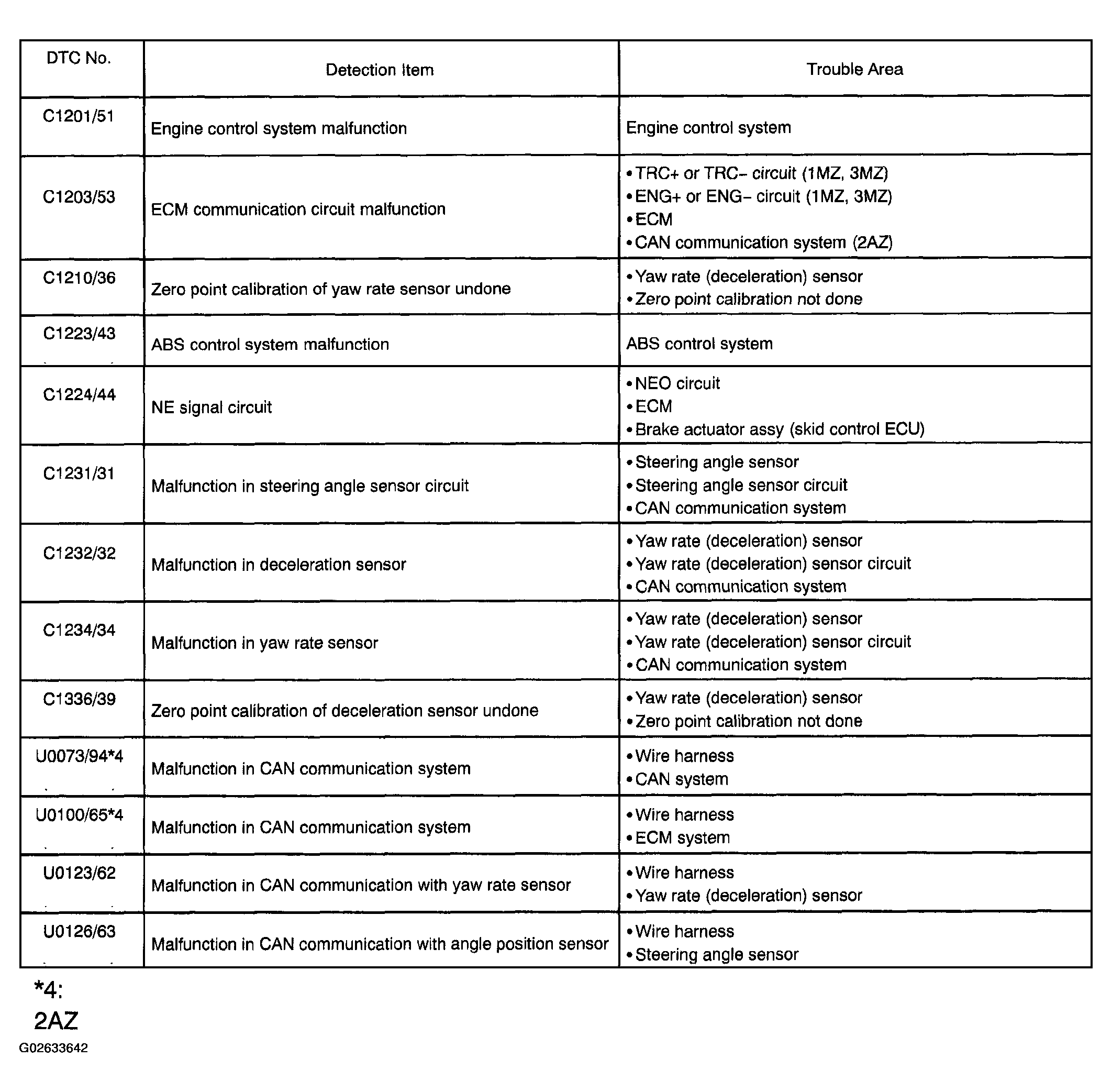

DTC chart of VSC:
HINT:
In some cases, the hand-held tester cannot be used when the VSC warning light remains on.

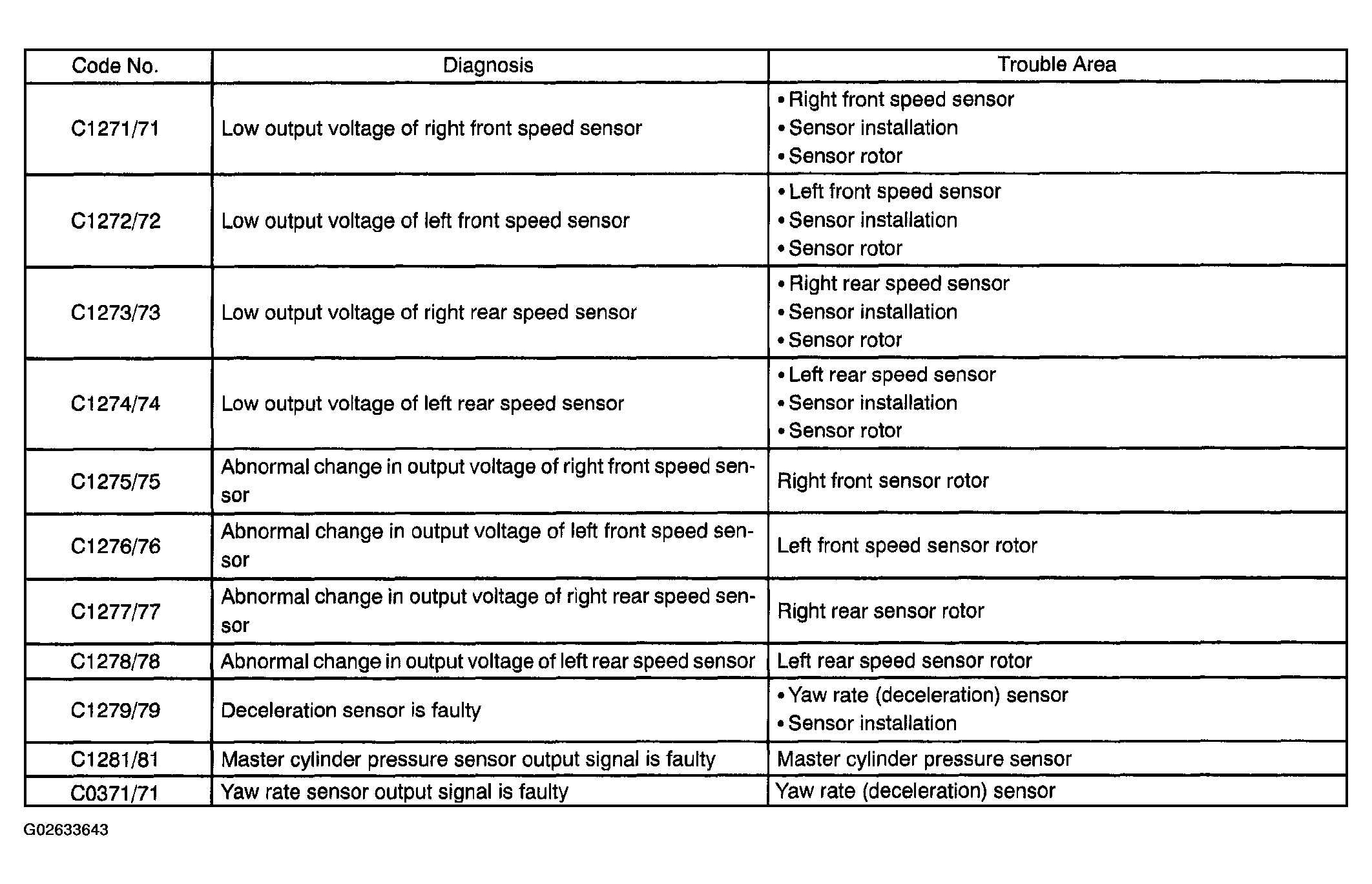

DTC of sensor check function:
