Terminals Of Ecu
TERMINAL DESCRIPTION
| Symbols (Terminal No.) | Wiring Color | Condition | STD Voltage (V) |
|---|---|---|---|
| +BS (S1-1) - GND (S1-2, 24) | W - W-B | Always | 11 to 14 |
| FL+ (S1-9) - FL- (S1-8) | BR - Y | IG switch ON, slowly turn left front wheel | AC generation |
| STP (S1-10) - GND (S1-2, 24) | G-W - W-B | Stop lamp switch ON | 10 to 14 |
| Stop lamp switch OFF | Below 1.0 | ||
| RL+ (S1-11) - RL- (S1-12) | R - G | IG switch ON, slowly turn left rear wheel | AC generation |

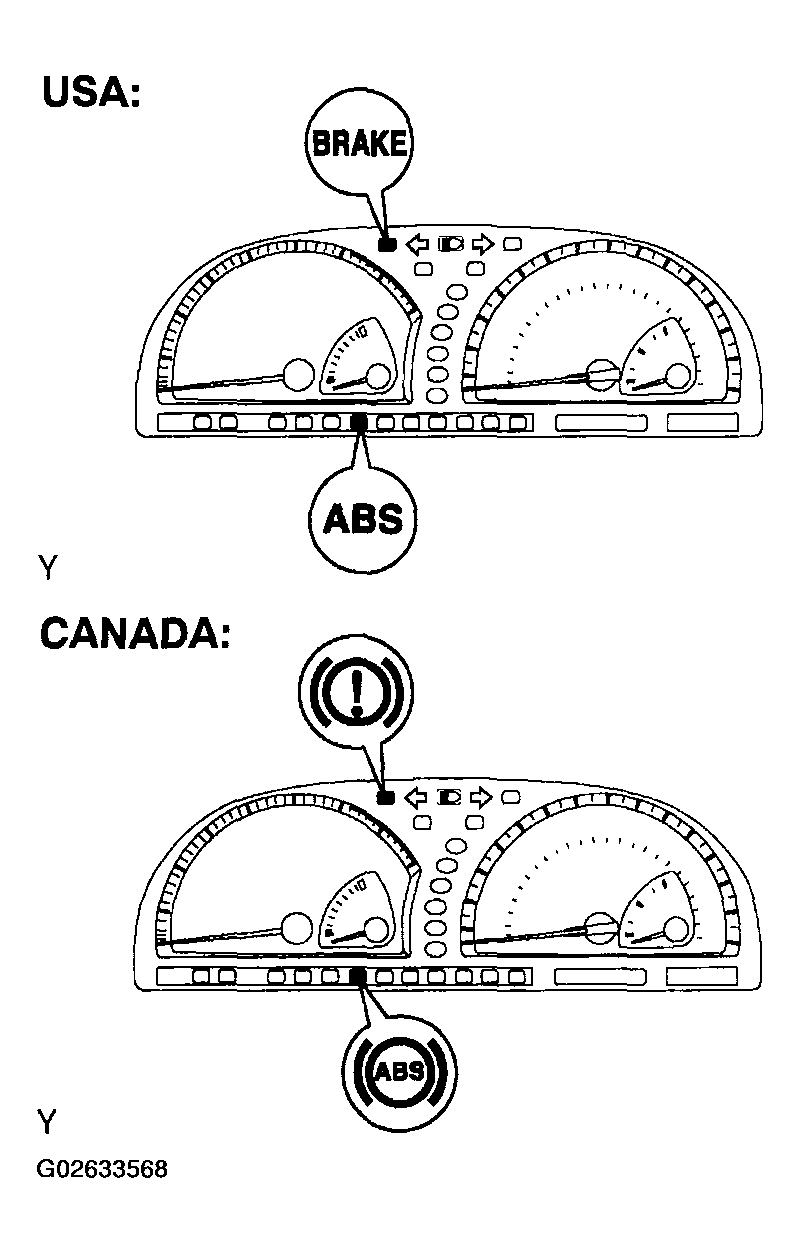

| WA (S1-13) - GND (S1-2, 24) | R-B - W-B | IG switch ON, ABS warning light ON | 10 to 14 |
| IG switch ON, ABS warning light OFF | Below 2.0 | ||
| D/G (S1 - 14) - GND (S1-2, 24) | O - W-B | IG switch ON | 10 to 14 |
| TS (S1 - 15) - GND (S1-2, 24) | LG-B - W-B | IG switch ON | 10 to 14 |
| Tc (S1 - 16) - GND (S1-2, 24) | P-B - W-B | IG switch ON | 10 to 14 |
| PKB (S1 - 18) - GND (S1-2, 24) | R-W - W-B | IG switch ON, parking switch ON | Below 1.0 |
| IG switch ON, parking switch OFF | 10 to 14 | ||
| +BM (S1 - 18) - GND (S1-2, 24) | L - W-B | Always | 11 to 14 |
| IG (S1 - 25) - GND (S1-2, 24) | Y-R - W-B | IG switch ON | 10 to 14 |
| FR+ (S1 - 31) - FR - (S1-30) | W - B | IG switch ON, slowly turn right front wheel | AC generation |
| RR+ (S1 - 33) - RR - (S1-34) | P - L | IG switch ON, slowly turn right rear wheel | AC generation |
| BRL (S1 - 32) - GND (S1-2, 24) | R-Y - W-B | IG switch ON, brake warning light ON | 10 to 14 |
| IG switch ON, brake warning light OFF | Below 2.0 |
