Circuit Description

This relay supplies power to each ABS solenoid. After the ignition switch is turned ON, if the initial check is OK, the relay goes on.

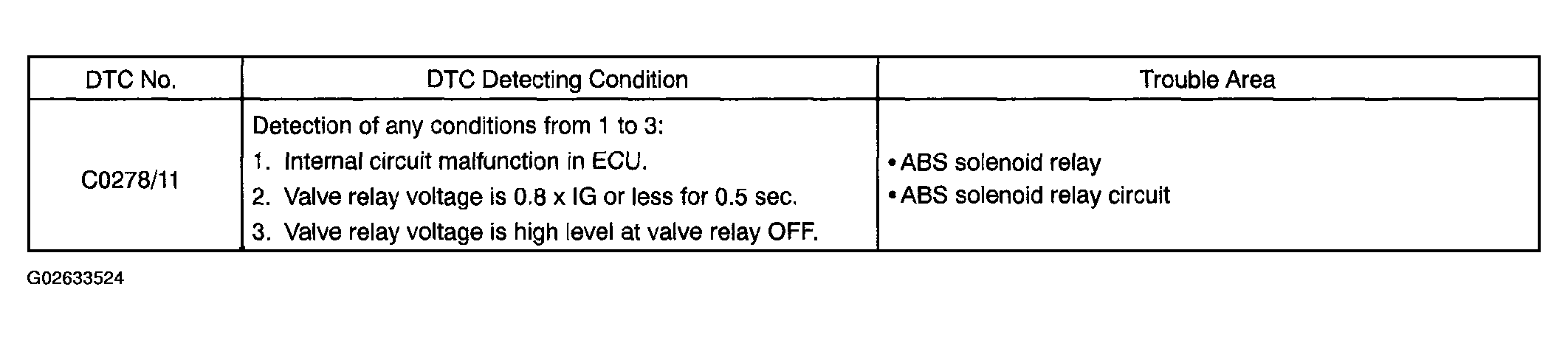

Fig 1: DTC Detecting Condition Chart
G02633524Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
