Diagnostic Trouble Code Chart
NOTE:
Turn the ignition switch off before removing parts.
HINT:
- If no abnormality is found when inspecting parts, inspect the skid control ECU and ground points for poor contact (see ELECTRONIC CIRCUIT INSPECTION PROCEDURE ).
- If a malfunction code is displayed during the DTC check, check the circuit indicated by the DTC. For details of each code, refer to the "see page" for respective "DTC No. " in the DTC chart.
- When 2 or more DTCs are detected, perform circuit inspection one by one until the problem is identified.

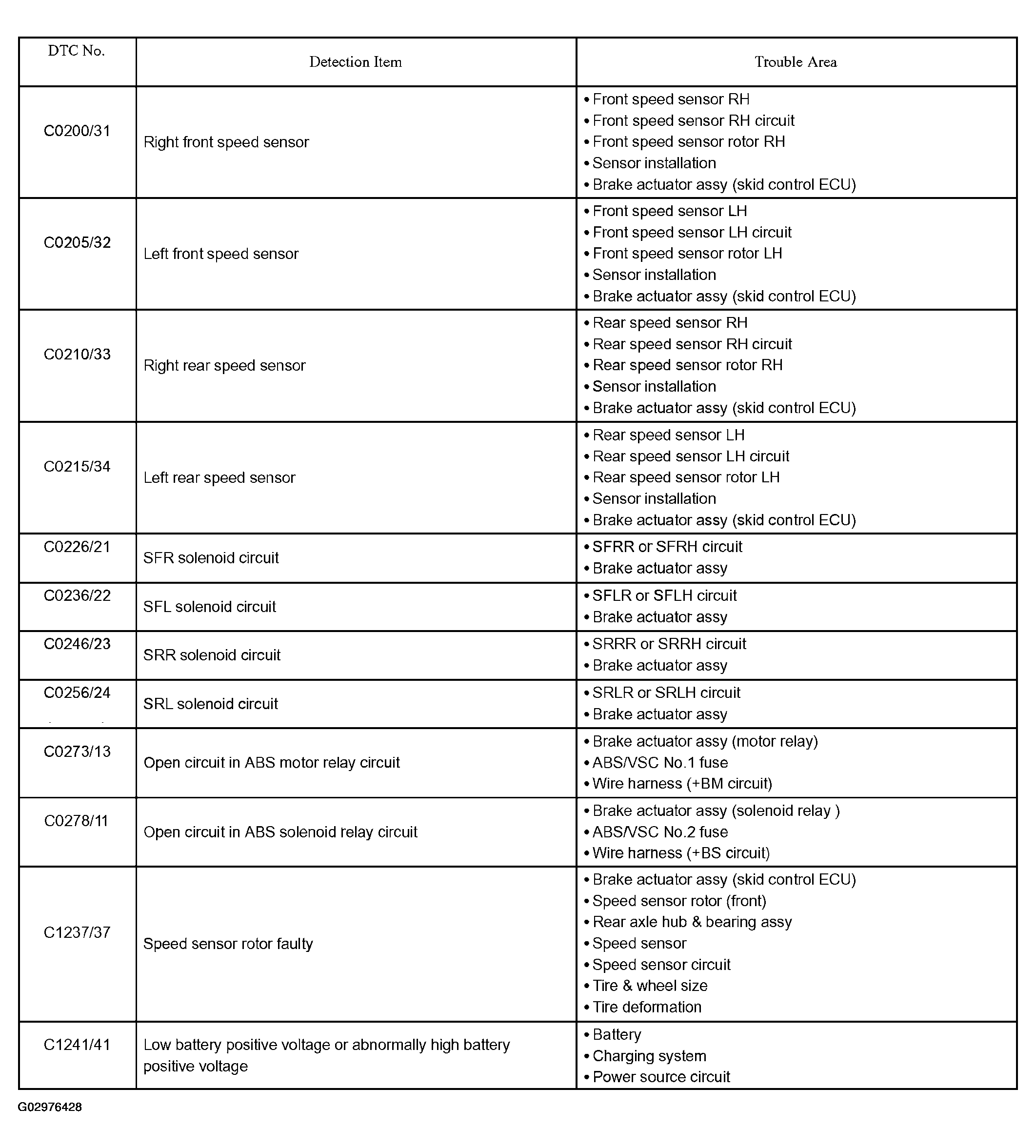

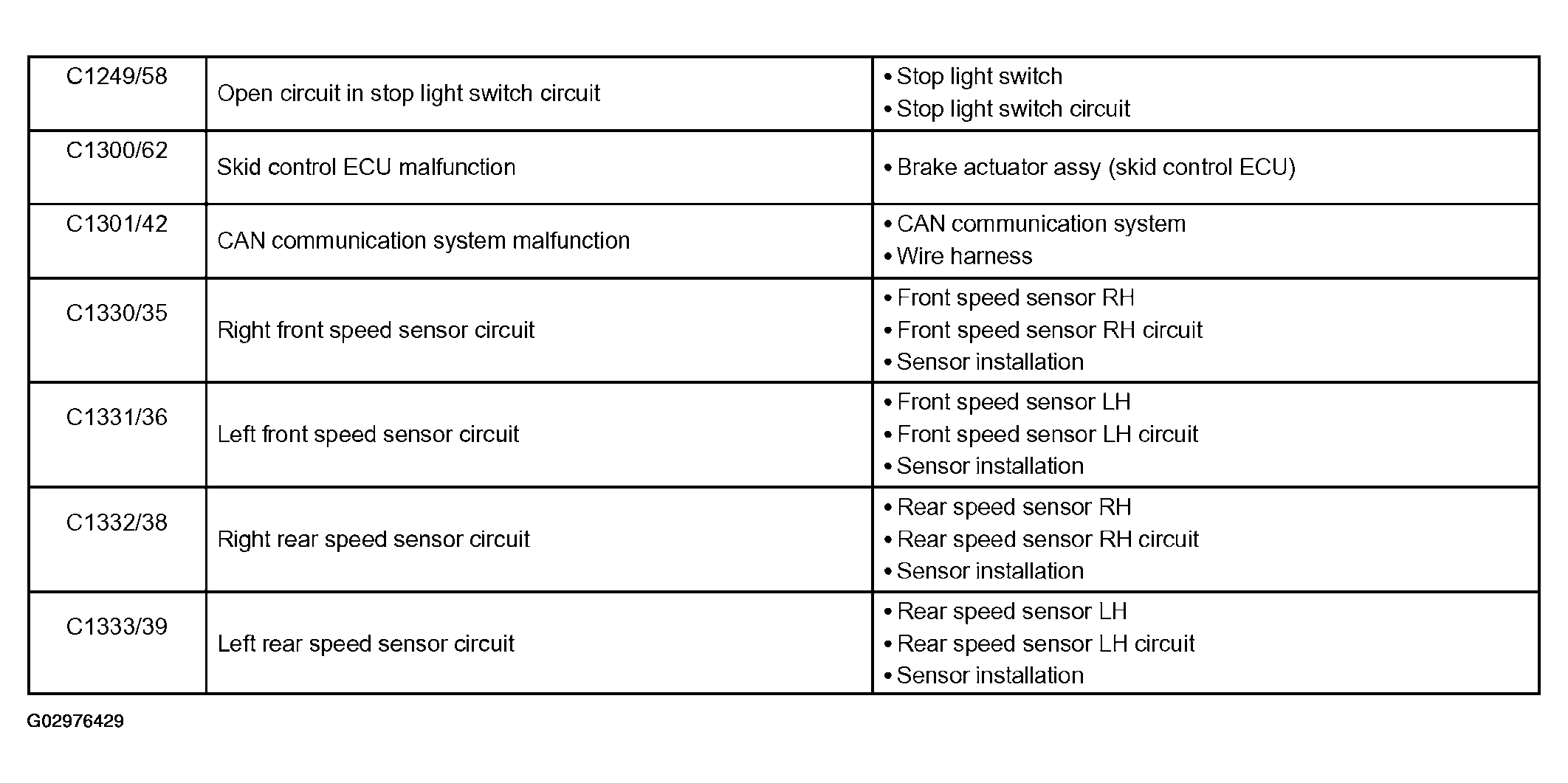

DTC INDEX
| DTC | Description |
|---|---|
| DTC C0200/31, C0205/32, C1330/35, C1331/36, C1271/71, C1272/72, C1275/75, C1276/76 | RIGHT/LEFT FRONT SPEED SENSOR/CIRCUIT, LOW OUTPUT VOLTAGE OF RIGHT/LEFT FRONT SPEED SENSOR (TEST MODE DTC) & ABNORMAL CHANGE IN OUTPUT VOLTAGE OF RIGHT/LEFT FRONT SPEED SENSOR (TEST MODE DTC) |
| DTC C0210/33, C0215/34, C1332/38, C1333/39, C1273/73, C1274/74, C1277/77, C1278/78 | RIGHT/LEFT REAR SPEED SENSOR/CIRCUIT, LOW OUTPUT VOLTAGE OF RIGHT/LEFT REAR SPEED SENSOR (TEST MODE DTC) & ABNORMAL CHANGE IN OUTPUT VOLTAGE OF RIGHT/LEFT REAR SPEED SENSOR (TEST MODE DTC) |
| DTC C0226/21, C0236/22, C0246/23, C0256/24 | SFR/SFL/SRR/SRL SOLENOID CIRCUIT |
| DTC C0273/13 | OPEN CIRCUIT IN ABS MOTOR RELAY CIRCUIT |
| DTC C0278/11 | OPEN CIRCUIT IN ABS SOLENOID RELAY CIRCUIT |
| DTC C1237/37 | SPEED SENSOR ROTOR FAULTY |
| DTC C1241/41 | LOW BATTERY POSITIVE VOLTAGE OR ABNORMALLY HIGH BATTERY POSITIVE VOLTAGE |
| DTC C1249/58 | STOP LIGHT SWITCH CIRCUIT |
| DTC C1300/62 | SKID CONTROL ECU MALFUNCTION |
