Accessory Meter
TERMINAL SPECIFIED CONDITION

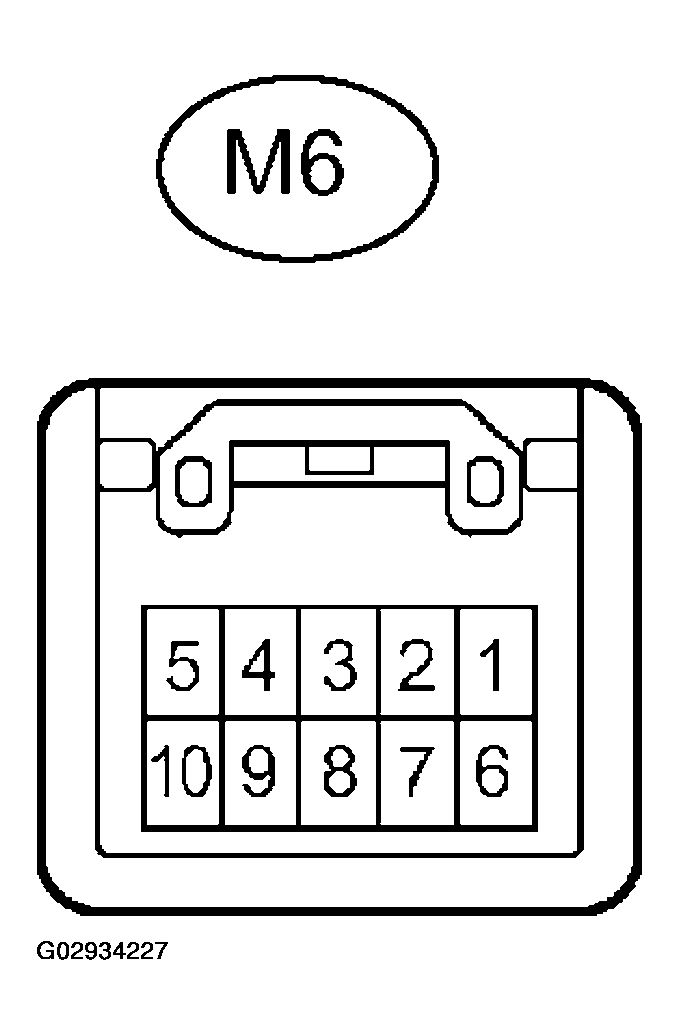

| Terminal No. | Wiring color | Condition | Specified condition |
|---|---|---|---|
| M6-1 - Body ground (+B1 - Body ground) | R - Body ground | Any Contents | 10 to 14 V |
| M6-7 - Body ground (ILL- - Body ground) | W-R - Body ground | Combination switch OFF --> ON | Below 1 V --> 10 to 14 V |
| M6-4 - Body ground (GND - Body ground) | W-B - Body ground | Constant | Continuity |
| C6-5 - Body ground (IG+ - Body ground) | B-R - Body ground | Ignition switch OFF --> ON | Below 1 V --> 10 to 14 V |
