Self Diagnostic Procedure (Without Consult)
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
- Turn ignition switch ON.
- Ground the tire pressure warning check connector to initiate self diagnosis.

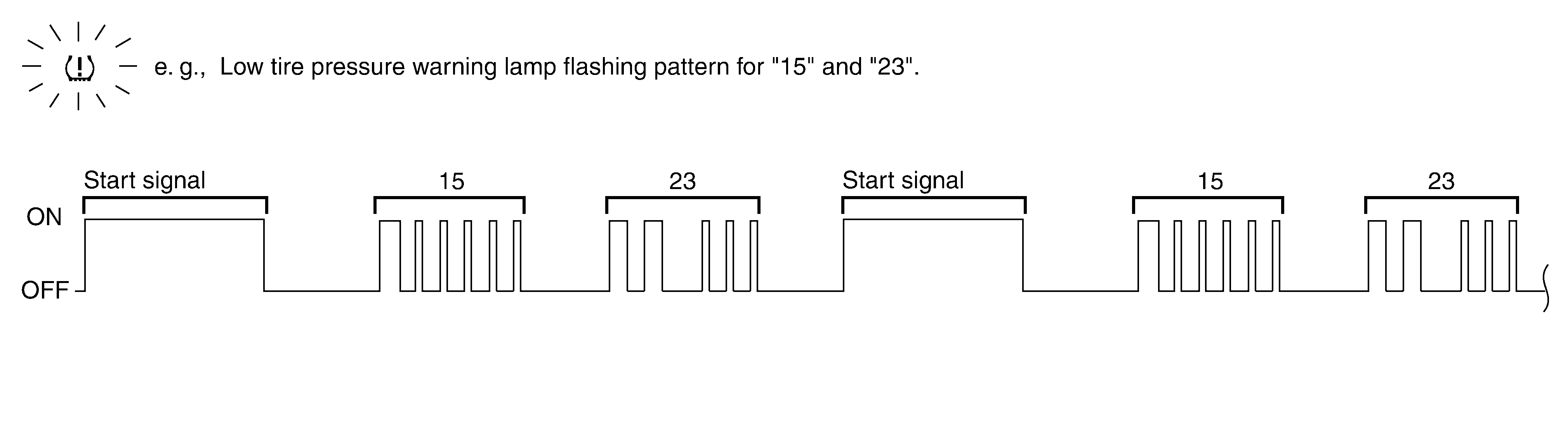

- Compare the flashing pattern with the flash code chart below.
NOTE:
The system is normal when the low tire pressure warning lamp flashes 5 times and continues repeating. Self-diagnosis results are erased automatically by turning the ignition switch "OFF".
| Flash Code | Malfunction part | Refer To |
|---|---|---|
| 15 16 17 18 |
Tire pressure dropped below specified value. Refer to "SYSTEM DESCRIPTION ". | - |
| 21 22 23 24 |
Transmitter no data (FL) Transmitter no data (FR) Transmitter no data (RR) Transmitter no data (RL) |
MALFUNCTION CODE NO. 21, 22, 23 OR 24 (DTC C1708, C1709, C1710 OR C1711) |
| 31 32 33 34 |
Transmitter checksum error (FL) Transmitter checksum error (FR) Transmitter checksum error (RR) Transmitter checksum error (RL) |
MALFUNCTION CODE NO. 31, 32, 33, 34, 41, 42, 43, 44, 45, 46, 47 OR 48 (DTC C1712, C1713, C1714, C1715, C1720, C1721, C2722, C1723, C1724, C1725, C1726 OR C1727) |
| 35 36 37 38 |
Transmitter pressure data error (FL) Transmitter pressure data error (FR) Transmitter pressure data error (RR) Transmitter pressure data error (RL) |
MALFUNCTION CODE NO. 35, 36, 37 OR 38 (DTC C1716, C1717, C1718 OR C1719) |
| 41 42 43 44 |
Transmitter function code error (FL) Transmitter function code error (FR) Transmitter function code error (RR) Transmitter function code error (RL) |
MALFUNCTION CODE NO. 31, 32, 33, 34, 41, 42, 43, 44, 45, 46, 47 OR 48 (DTC C1712, C1713, C1714, C1715, C1720, C1721, C2722, C1723, C1724, C1725, C1726 OR C1727) |
| 45 46 47 48 |
Transmitter battery voltage low (FL) Transmitter battery voltage low (FR) Transmitter battery voltage low (RR) Transmitter battery voltage low (RL) |
MALFUNCTION CODE NO. 31, 32, 33, 34, 41, 42, 43, 44, 45, 46, 47 OR 48 (DTC C1712, C1713, C1714, C1715, C1720, C1721, C2722, C1723, C1724, C1725, C1726 OR C1727) |
| 52 | Vehicle speed signal | C1729 VEHICLE SPEED SIGNAL |
| 54 | Vehicle ignition signal | MALFUNCTION CODE NO. 54 (DTC C1735) |
