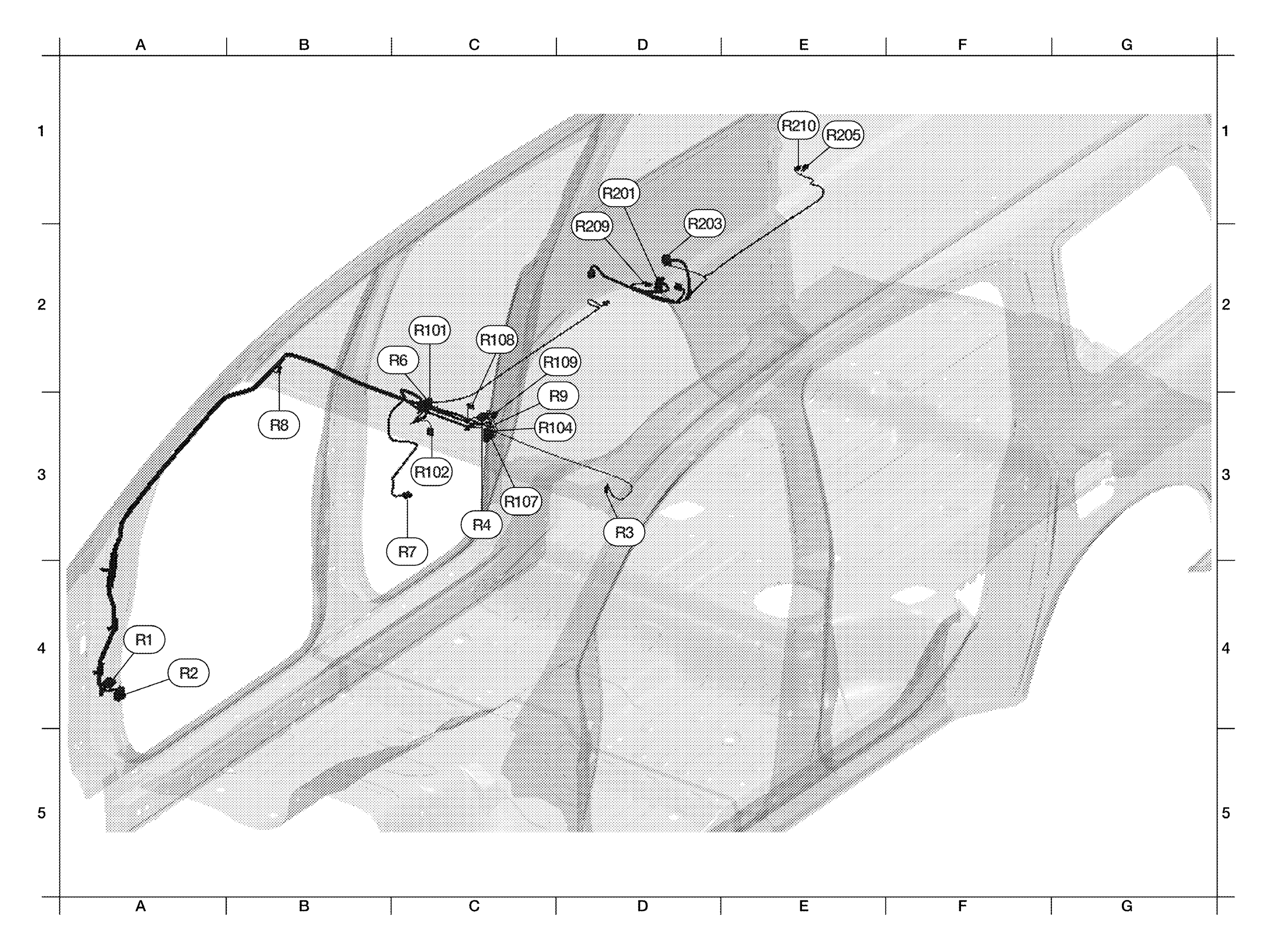

Room Lamp Harness
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
| A4 | R1 | W/16 | : To M1 | D3 | R104 | GR/6 | : Sunroof switch |
| A4 | R2 | W/12 | : To M2 | C3 | R107 | W/8 | : To R9 |
| D3 | R3 | W/2 | : Vanity lamp LH | C2 | R108 | B/6 | : Rear air control (front) |
| C3 | R4 | W/10 | : Sunroof motor assembly | D2 | R109 | W/4 | : Microphone |
| C2 | R6 | W/16 | : To R101 | Room lamp sub-harness B | |||
| C3 | R7 | GR/10 | : Auto anti-dazzling inside mirror | D1 | R201 | BR/24 | : To B146 |
| B3 | R8 | W/2 | : Vanity lamp RH | D1 | R203 | W/3 | : Personal lamp 2ND row |
| D3 | R9 | W/8 | : To R107 | E1 | R205 | W/3 | : Personal lamp 3RD row |
| Room lamp sub-harness A | D2 | R209 | B/6 | : Rear air control (rear) | |||
| C2 | R101 | W/16 | : To R6 | E1 | R210 | W/2 | : Over head console area antenna |
| C3 | R102 | GR/8 | : Front room/map lamp assembly | ||||
