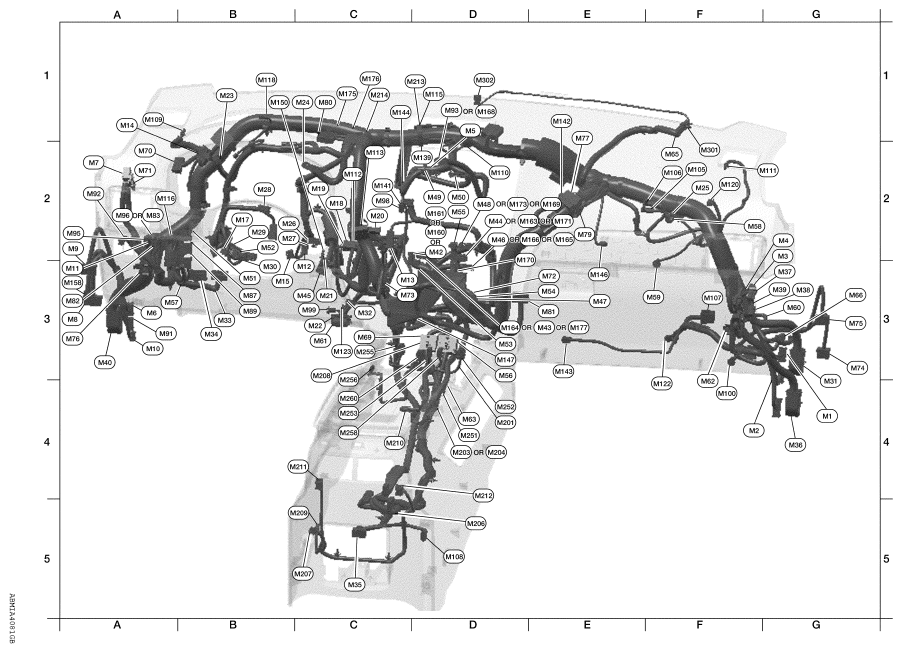

Main Harness
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
| G4 | M1 | W/16 | : To R1 | A3 | M82 | W/2 | : Circuit breaker-2 |
| F4 | M2 | W/12 | : To R2 | A2 | M83 | BR/6 | : Pedal adjusting switch (without automatic drive positioner) |
| G2 | M3 | W/8 | : Fuse block (J/B) | B3 | M87 | B/5 | : Rear power vent window relay (open) |
| G2 | M4 | W/16 | : Fuse block (J/B) | B3 | M89 | B/5 | : Rear power vent window relay (close) |
| D1 | M5 | L/20 | : Joint connector-M02 | A3 | M91 | W/16 | : To E26 |
| A3 | M6 | W/10 | : To E10 | A2 | M92 | GR/6 | : Power liftgate switch |
| A2 | M7 | B/5 | : Passenger select unlock relay | D1 | M93 | W/24 | : Display unit (without NAVI) |
| A3 | M8 | W/16 | : To D2 | A2 | M95 | W/6 | : Rear power vent window switch |
| A2 | M9 | BR/24 | : To D1 | A2 | M96 | BR/6 | : Pedal adjusting switch (with automatic drive positioner) |
| A3 | M10 | Y/4 | : To E29 | C2 | M98 | W/16 | : A/C and AV switch assembly |
| A3 | M11 | B/1 | : Parking brake switch | C3 | M99 | BR/2 | : Foot lamp LH |
| C3 | M12 | GR/6 | : Key switch and ignition knob switch | F4 | M100 | BR/2 | : Foot lamp RH |
| D3 | M13 | BR/2 | : Front passenger air bag OFF indicator | F2 | M105 | Y/2 | : Front passenger air bag module |
| A1 | M14 | B/2 | : Diode-3 | F2 | M106 | O/2 | : Front passenger air bag module |
| B3 | M15 | W/4 | : Steering lock solenoid | F3 | M107 | B/5 | : Front blower relay |
| B2 | M17 | W/8 | : Steering angle sensor | D5 | M108 | B/4 | : Yaw rate/side/decel G sensor |
| C2 | M18 | W/40 | : BCM (body control module) | A1 | M109 | BR/2 | : Front tweeter LH |
| C2 | M19 | W/15 | : BCM (body control module) | D2 | M110 | BR/2 | : Center speaker |
| C2 | M20 | B/15 | : BCM (body control module) | F2 | M111 | BR/2 | : Front tweeter RH |
| C3 | M21 | W/4 | : NATS antenna amp. | C2 | M112 | BR/14 | : BOSE speaker amp. |
| C3 | M22 | W/16 | : Data link connector | C2 | M113 | BR/23 | : BOSE speaker amp. |
| B1 | M23 | W/12 | : Combination meter | D1 | M115 | GR/7 | : To M213 |
| C1 | M24 | W/40 | : Combination meter | A2 | M116 | GR/8 | : Sonar system OFF switch |
| F2 | M25 | B/4 | : Remote keyless entry receiver | B1 | M118 | B/2 | : Front sonar buzzer |
| B2 | M26 | W/6 | : Ignition switch | F2 | M120 | W/4 | : Remote keyless entry receiver |
| B2 | M27 | W/4 | : Key switch and key lock solenoid | F4 | M122 | W/4 | : Variable blower control (front) |
| B2 | M28 | W/16 | : Combination switch | C3 | M123 | W/2 | : Tire pressure warning check connector |
| B2 | M29 | Y/6 | : Combination switch | D2 | M139 | B/2 | : Diode-1 |
| B3 | M30 | GR/8 | : Combination switch | C2 | M141 | GR/8 | : 4WD shift switch |
| G4 | M31 | SMJ | : To E152 | E1 | M142 | B/6 | : Mode door motor (front) |
| C3 | M32 | W/4 | : In-vehicle sensor | E3 | M143 | B/6 | : Air mix door motor (passenger) |
| B3 | M33 | W/32 | : Automatic drive positioner control unit | C1 | M144 | B/6 | : Defroster door motor |
| B3 | M34 | W/16 | : Automatic drive positioner control unit | E3 | M146 | GR/2 | : Intake sensor |
| C5 | M35 | Y/28 | : Air bag diagnosis sensor unit | D3 | M147 | B/6 | : Air mix door motor (driver) |
| G4 | M36 | SMJ | : To B149 | B1 | M150 | W/2 | : Ignition keyhole illumination |
| G3 | M37 | B/1 | : Fuse block (J/B) | A3 | M158 | W/10 | : To D3 |
| G3 | M38 | B/2 | : Fuse block (J/B) | D2 | M160 | W/20 | : AV control unit (with BOSE audio system without NAVI) |
| G3 | M39 | W/8 | : Fuse block (J/B) | D2 | M161 | W/20 | : AV control unit (with BOSE audio system with NAVI) |
| A3 | M40 | SMJ | : To B69 | D2 | M163 | W/40 | : AV control unit (with BOSE audio system with NAVI) |
| D2 | M42 | W/20 | : AV control unit (with base audio system) | D3 | M164 | W/16 | : AV control unit (with BOSE audio system without NAVI) |
| E3 | M43 | W/16 | : AV control unit (with base audio system) | D2 | M165 | W/32 | : AV control unit (with BOSE audio system with NAVI) |
| D2 | M44 | W/24 | : AV control unit (with base audio system) | D2 | M166 | W/32 | : AV control unit (with BOSE audio system without NAVI) |
| C3 | M45 | W/16 | : Satellite radio tuner | D1 | M168 | W/24 | : Display unit (with NAVI) |
| D2 | M46 | W/32 | : AV control unit (with base audio system) | E2 | M169 | W/5 | : AV control unit (with BOSE audio system without NAVI) |
| E3 | M47 | B/2 | : Sonar buzzer | D2 | M170 | W/12 | : AV control unit (with BOSE audio system without NAVI) |
| D2 | M48 | L/5 | : AV control unit (with base audio system) | D2 | M171 | W/24 | : AV control unit (with BOSE audio system without NAVI) |
| D2 | M49 | B/26 | : A/C auto amp. | D2 | M173 | L/5 | : AV control unit (with BOSE audio system with NAVI) |
| D2 | M50 | L/26 | : A/C auto amp. | C1 | M175 | L/20 | : Joint connector-M10 |
| B3 | M51 | L/4 | : Trailer tow relay 1 | C1 | M176 | L/20 | : Joint connector-M11 |
| B2 | M52 | W/2 | : Combination switch | E3 | M177 | W/28 | : AV control unit (with BOSE audio system with NAVI) |
| D3 | M53 | B/3 | : Front power socket LH | Console sub-harness | |||
| D3 | M54 | B/3 | : Front power socket RH | D4 | M201 | W/16 | : To M56 |
| D2 | M55 | W/4 | : Hazard switch | D4 | M203 | W/12 | : A/T shift selector (with Intelligent Key system) |
| D4 | M56 | W/16 | : To M201 | D4 | M204 | W/12 | : A/T shift selector (without Intelligent Key system) |
| A3 | M57 | - | : Body ground | D5 | M206 | W/8 | : Front auxiliary input jacks |
| F2 | M58 | B/6 | : Intake door motor | C5 | M207 | B/3 | : Console power socket |
| F3 | M59 | BR/2 | : Glove box lamp | C4 | M208 | BR/20 | : To M69 |
| G3 | M60 | W/6 | : Fuse block (J/B) | C5 | M209 | W/2 | : Center console area antenna (rear) |
| C3 | M61 | - | : Body ground | C4 | M210 | GR/2 | : Center console area antenna (front) |
| F4 | M62 | B/2 | : Front blower motor | B4 | M211 | W/6 | : Second row heated seat switch LH |
| D4 | M63 | BR/20 | : To M251 | D4 | M212 | BR/6 | : Second row heated seat switch RH |
| F2 | M65 | W/4 | : To M301 | D1 | M213 | GR/7 | : To M115 |
| G3 | M66 | B/1 | : To E33 | C1 | M214 | GR/5 | : USB interface |
| C3 | M69 | BR/20 | : To M208 | Console switch sub-harness | |||
| A2 | M70 | W/40 | : Intelligent Key unit | D4 | M251 | BR/20 | : To M63 |
| A2 | M71 | L/4 | : Heated steering relay | D4 | M252 | BR/6 | : Front heated seat switch RH |
| E3 | M72 | W/12 | : AV control unit (with BOSE audio system without NAVI) | C4 | M253 | GR/6 | : VDC OFF switch |
| D3 | M73 | BR/6 | : Back-up lamp relay | C3 | M255 | W/6 | : Front heated seat switch LH |
| G3 | M74 | BR/20 | : To D102 | C4 | M256 | B/2 | : A/T shift selector |
| G3 | M75 | W/10 | : To D101 | C4 | M258 | GR/8 | : Tow mode switch |
| A3 | M76 | W/6 | : Electric brake (pre-wiring) | C4 | M260 | W/6 | : Heated steering wheel switch |
| E2 | M77 | Y/4 | : Front passenger air bag module (service replacement) | Optical sensor sub-harness | |||
| E2 | M79 | - | : Body ground | F2 | M301 | W/4 | : To M65 |
| C1 | M80 | B/2 | : Resistor | F2 | M302 | W/4 | : Optical sensor |
| E3 | M81 | GR/10 | : Shift lock control unit | ||||
