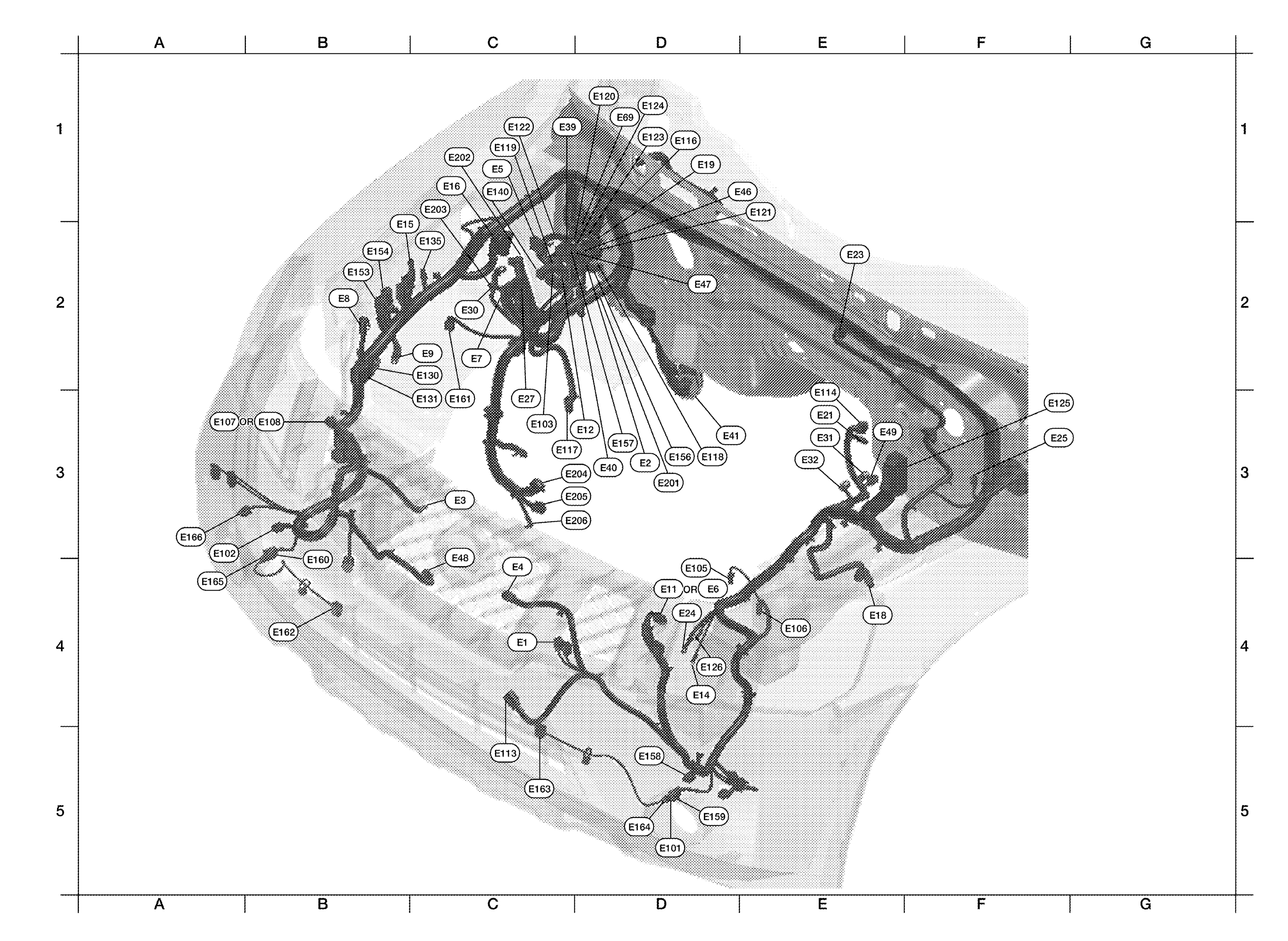

Engine Room Harness
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
| C4 | E1 | GR/2 | : Ambient sensor | E3 | E114 | B/6 | : Delta stroke sensor |
| D3 | E2 | W/16 | : To F32 | D1 | E116 | W/2 | : Condenser-2 |
| C3 | E3 | B/2 | : Horn | D3 | E117 | GR/2 | : Front wheel sensor RH |
| C3 | E4 | Y/2 | : Crash zone sensor | D3 | E118 | B/2 | : IPDM E/R (intelligent power distribution module engine room) |
| C1 | E5 | W/24 | : To F14 | C1 | E119 | W/16 | : IPDM E/R (intelligent power distribution module engine room) |
| D4 | E6 | B/6 | : Front combination lamp LH (with daytime light system) | D1 | E120 | W/6 | : IPDM E/R (intelligent power distribution module engine room) |
| C2 | E7 | GR/2 | : Fusible link box (battery) | E1 | E121 | BR/12 | : IPDM E/R (intelligent power distribution module engine room) |
| B2 | E8 | GR/2 | : Dropping resistor | C1 | E122 | W/12 | : IPDM E/R (intelligent power distribution module engine room) |
| C2 | E9 | - | : Body ground | D1 | E123 | BR/8 | : IPDM E/R (intelligent power distribution module engine room) |
| D4 | E11 | B/6 | : Front combination lamp LH (without daytime light system) | D1 | E124 | B/6 | : IPDM E/R (intelligent power distribution module engine room) |
| D3 | E12 | B/5 | : Stop lamp relay | F3 | E125 | B/47 | : ABS actuator and electric unit (control unit) |
| D4 | E14 | - | : Body ground | D4 | E126 | - | : Body ground |
| B2 | E15 | - | : Body ground | C2 | E130 | W/2 | : Compressor motor relay |
| C1 | E16 | B/40 | : ECM | C3 | E131 | W/2 | : Compressor motor relay |
| E4 | E18 | GR/2 | : Front wheel sensor LH | C2 | E135 | GR/2 | : Transfer dropping resistor |
| D1 | E19 | W/16 | : To F33 | C1 | E140 | BR/6 | : Trailer tow relay 2 |
| E3 | E21 | GR/2 | : Brake fluid level switch | B2 | E153 | W/2 | : Transfer motor relay |
| E2 | E23 | GR/6 | : Front wiper motor | B2 | E154 | W/2 | : Transfer motor relay |
| D4 | E24 | - | : Body ground | D3 | E156 | L/4 | : Trailer turn relay LH |
| F3 | E25 | BR/3 | : Intelligent Key warning buzzer | D3 | E157 | L/4 | : Trailer turn relay RH |
| C3 | E27 | BR/2 | : Fusible link box (battery) | D5 | E158 | B/3 | : Front sonar sensor LH outer |
| C2 | E30 | /1 | : Fusible link box (battery) | D5 | E159 | GR/3 | : To E164 |
| E3 | E31 | GR/3 | : Front pressure sensor | B4 | E160 | GR/3 | : To E165 |
| E3 | E32 | GR/3 | : Rear pressure sensor | C3 | E161 | B/3 | : Battery current sensor |
| C1 | E39 | W/2 | : To F34 | B4 | E162 | B/3 | : Front sonar sensor LH inner |
| D3 | E40 | B/3 | : To E201 | C5 | E163 | B/3 | : Front sonar sensor RH inner |
| D3 | E41 | SMJ | : To C1 | D5 | E164 | GR/3 | : To E159 |
| E1 | E46 | B/5 | : Transfer shift high relay | A4 | E165 | GR/3 | : To E160 |
| D2 | E47 | B/5 | : Transfer shift low relay | A3 | E166 | B/3 | : Front sonar sensor RH outer |
| C3 | E48 | B/3 | : Refrigerant pressure sensor | Engine room sub-harness | |||
| E3 | E49 | B/6 | : Active booster | D3 | E201 | B/3 | : To E40 |
| D1 | E69 | L/4 | : Transfer shut off relay | C1 | E202 | /1 | : Fusible link box (battery) |
| D5 | E101 | B/2 | : Front fog lamp LH | C1 | E203 | - | : Body ground |
| A3 | E102 | B/2 | : Front fog lamp RH | C3 | E204 | /1 | : Generator |
| C3 | E103 | B/5 | : Daytime light relay | C3 | E205 | B/3 | : Generator |
| D4 | E105 | BR/2 | : Front and rear washer motor | C3 | E206 | /1 | : Generator |
| E4 | E106 | BR/2 | : Washer fluid level switch | ||||
| B3 | E107 | B/6 | : Front combination lamp RH (without daytime light system) | ||||
| B3 | E108 | B/6 | : Front combination lamp RH (with daytime light system) | ||||
| C5 | E113 | W/2 | : Cooling fan motor | ||||
