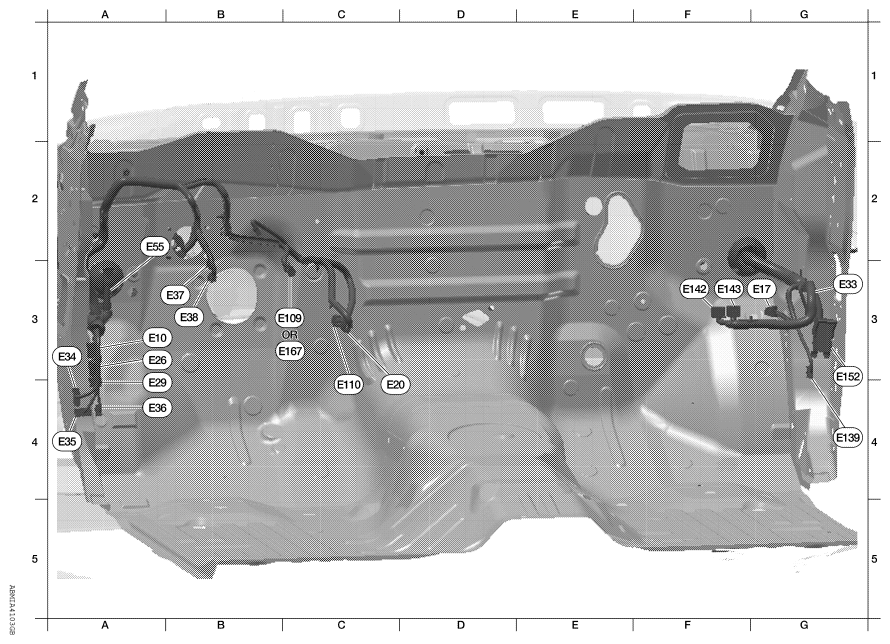

Engine Room Harness (Passenger Compartment)
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
| A3 | E10 | W/10 | : To M6 | B3 | E38 | B/2 | : Stop lamp switch |
| G3 | E17 | W/4 | : Fuel pump control module (FPCM) | A2 | E55 | L/4 | : Accessory relay-2 |
| C4 | E20 | B/8 | : Accelerator pedal position (APP) sensor | B3 | E109 | GR/2 | : Pedal adjusting motor assembly (with automatic drive positioner) |
| A3 | E26 | W/16 | : To M91 | C4 | E110 | GR/3 | : Pedal adjusting motor assembly |
| A3 | E29 | Y/4 | : To M10 | G4 | E139 | W/8 | : To B107 |
| G3 | E33 | B/1 | : To M66 | F3 | E142 | W/24 | : Transfer control unit |
| A3 | E34 | W/24 | : To B40 | F3 | E143 | GR/24 | : Transfer control unit |
| A4 | E35 | W/12 | : To B41 | G3 | E152 | SMJ | : To M31 |
| A4 | E36 | W/2 | : To B42 | B3 | E167 | GR/2 | : Pedal adjusting motor (without automatic drive positioner) |
| B3 | E37 | BR/2 | : Brake pedal position switch |
