Engine Control Harness

WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.

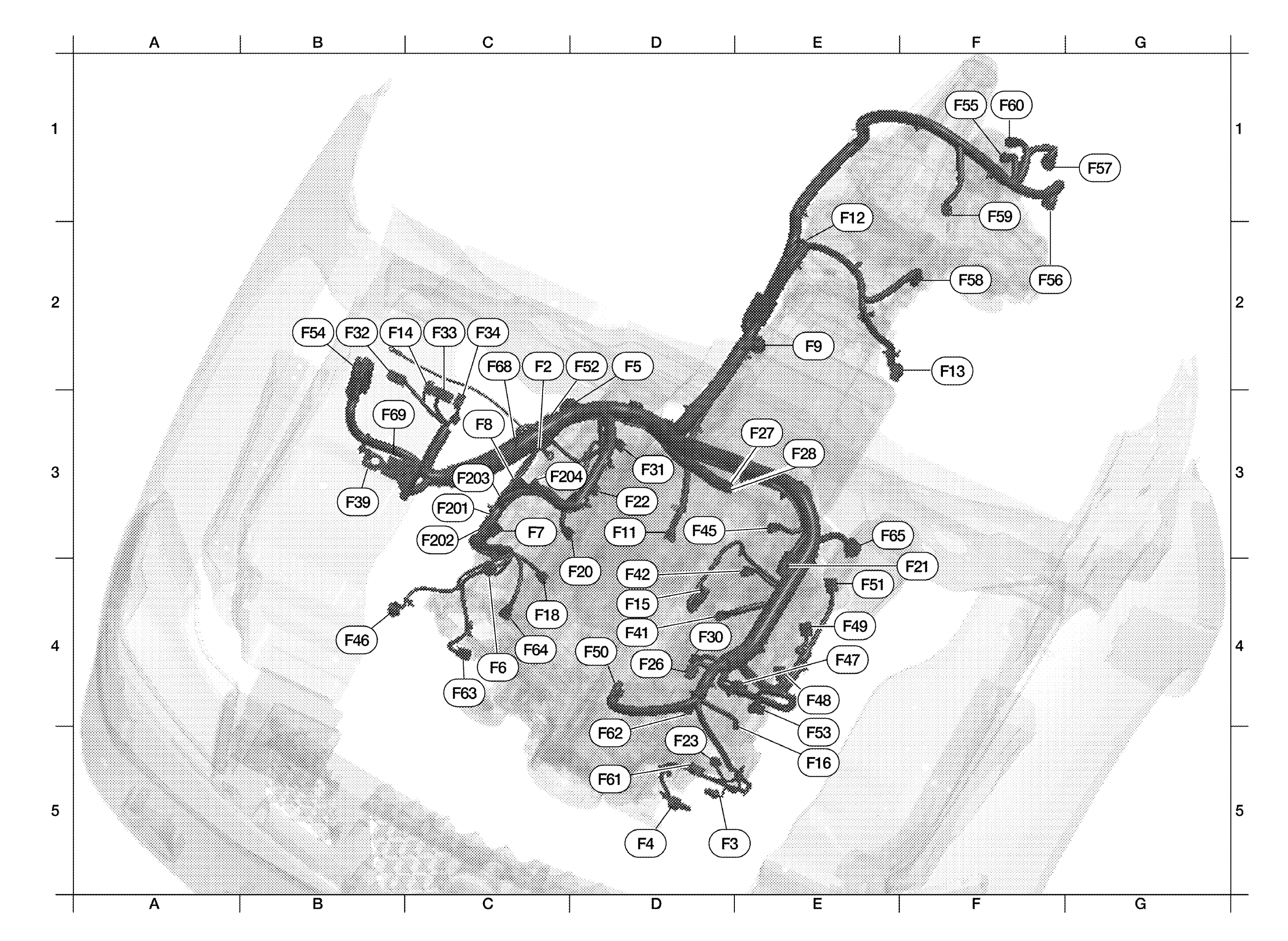

Fig 1: Engine Control Harness Layout
G08693390Courtesy of NISSAN NORTH AMERICA, INC.
C2 F2 - : Engine ground D4 F42 GR/2 : Fuel injector No. 5
D5 F3 B/1 : A/C Compressor D3 F45 GR/2 : Fuel injector No. 7
D5 F4 GR/1 : Oil pressure switch B4 F46 B/3 : Power steering pressure sensor
D2 F5 GR/4 : Air fuel ratio (A/F) sensor 1 (bank 2) E4 F47 GR/3 : Ignition coil No. 1 (with power transistor)
C4 F6 GR/3 : Ignition coil No. 2 (with power transistor) E4 F48 GR/3 : Ignition coil No. 3 (with power transistor)
C3 F7 GR/3 : Ignition coil No. 4 (with power transistor) E4 F49 GR/3 : Ignition coil No. 5 (with power transistor)
C3 F8 GR/3 : Ignition coil No. 6 (with power transistor) D4 F50 W/6 : Electric throttle control actuator
E2 F9 G/10 : A/T assembly E4 F51 GR/3 : Ignition coil No. 7 (with power transistor)
D3 F11 B/3 : Crankshaft position sensor (POS) D2 F52 GR/3 : Ignition coil No. 8 (with power transistor)
E1 F12 G/4 : Heated oxygen sensor 2 (bank 2) E5 F53 B/6 : Mass air flow sensor
F2 F13 G/4 : Heated oxygen sensor 2 (bank 1) B2 F54 B/81 : ECM
B2 F14 W/24 : To E5 F1 F55 B/2 : ATP switch
D4 F15 GR/2 : EVAP canister purge volume control solenoid valve F2 F56 B/8 : Transfer terminal cord assembly
E5 F16 - : Engine ground G1 F57 B/2 : Transfer motor
C4 F18 GR/2 : Fuel injector No. 2 F2 F58 GR/6 : Transfer control device
D4 F20 GR/2 : Fuel injector No. 4 F1 F59 B/2 : Wait detection switch
F4 F21 W/2 : Condenser-1 F1 F60 GR/2 : Neutral-4LO switch
D3 F22 GR/2 : Fuel injector No. 6 D5 F61 G/2 : Intake valve timing control solenoid valve (bank 1)
D5 F23 B/3 : Camshaft position sensor (PHASE) D5 F62 B/3 : Intake valve timing control position sensor (bank 1)
D4 F26 B/6 : To F101 C4 F63 G/2 : Intake valve timing control solenoid valve (bank 2)
E3 F27 /1 : Starter motor C4 F64 B/3 : Intake valve timing control position sensor (bank 2)
E3 F28 GR/1 : Starter motor E3 F65 GR/4 : Air fuel ratio (A/F) sensor 1 (bank 1)
D4 F30 GR/2 : Fuel injector No. 1 C2 F68 GR/2 : Water valve
D3 F31 GR/2 : Fuel injector No. 8 D1 F69 GR/6 : Joint connector-F01
B2 F32 W/16 : To E2 Engine control sub-harness
C2 F33 W/16 : To E19 C3 F201 B/6 : To F26
C2 F34 W/2 : To E39 C3 F202 B/2 : Knock sensor (bank 1)
B3 F39 - : Fusible link box (battery) C3 F203 GR/2 : Engine coolant temperature sensor
D4 F41 GR/2 : Fuel injector No. 3 D3 F204 B/2 : Knock sensor (bank 2)
