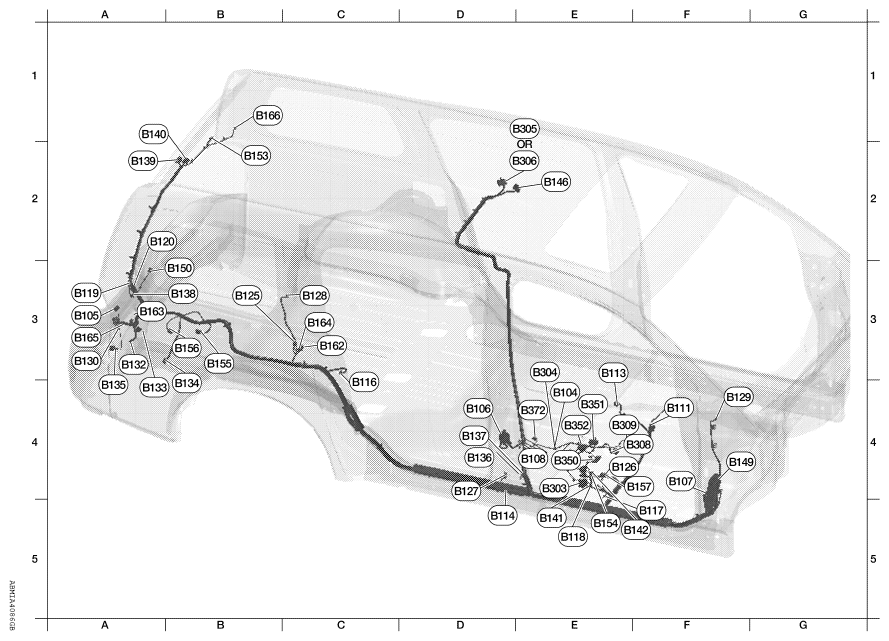

Body No. 2 Harness
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.
| E4 | B104 | W/24 | : To B304 | A1 | B140 | W/6 | : To D601 |
| A3 | B105 | B/3 | : Rear combination lamp RH | E5 | B141 | W/8 | : Bluetooth® control unit |
| D4 | B106 | W/18 | : To D301 | E5 | B142 | W/32 | : Bluetooth® control unit |
| F4 | B107 | W/8 | : To E139 | E2 | B146 | BR/24 | : To R201 |
| E4 | B108 | W/3 | : Front door switch RH | F4 | B149 | SMJ | : To M36 |
| F4 | B111 | W/16 | : To B43 | B3 | B150 | W/2 | : Rear power vent window motor RH |
| E3 | B113 | Y/22 | : Air bag diagnosis sensor unit | B2 | B153 | W/2 | : Cargo lamp |
| D5 | B114 | Y/2 | : RH side air bag (satellite) sensor | E5 | B154 | W/2 | : To B303 |
| C4 | B116 | W/3 | : Rear door switch RH | B3 | B155 | B/6 | : Air mix door motor (rear) |
| F5 | B117 | - | : Body ground | B3 | B156 | B/6 | : Mode door motor (rear) |
| E5 | B118 | W/3 | : Front seat heater RH | E4 | B157 | Y/4 | : Seat belt buckle pre-tensioner assembly RH |
| A3 | B119 | W/2 | : Condenser-3 | C3 | B162 | BR/6 | : Third row power folding seat switch passenger side (front) |
| A2 | B120 | W/2 | : Condenser-4 | A3 | B163 | W/6 | : Third row power folding seat switch passenger side (rear) |
| B3 | B125 | W/24 | : To B79 | C3 | B164 | W/6 | : Third row power folding seat switch driver side (front) |
| E4 | B126 | Y/2 | : Front RH side air bag module | A3 | B165 | BR/6 | : Third row power folding seat switch driver side (rear) |
| D4 | B127 | Y/2 | : Front RH seat belt pre-tensioner | B2 | B166 | B/2 | : Rear sonar buzzer |
| C3 | B128 | Y/2 | : RH side rear curtain air bag module | Front seat RH harness | |||
| F4 | B129 | Y/2 | : RH side front curtain air bag module | E4 | B303 | W/2 | : To B154 |
| A3 | B130 | B/3 | : Rear combination lamp RH | E3 | B304 | W/24 | : To B104 |
| A3 | B132 | - | : Body ground | E1 | B305 | W/24 | : Headrest display unit (passenger seat) (pre-wire) (without NAVI) |
| A4 | B133 | W/4 | : Variable blower control (rear) | E2 | B306 | W/24 | : Headrest display unit (passenger seat) (with NAVI) |
| B4 | B134 | W/2 | : Rear blower motor | F4 | B308 | W/6 | : Power seat switch RH |
| A4 | B135 | B/2 | : Back-up lamp RH | E4 | B309 | GR/2 | : Sliding motor RH |
| D4 | B136 | W/8 | : To B350 | E4 | B350 | Y/8 | : To B136 |
| D4 | B137 | W/3 | : Belt tension sensor | E4 | B351 | B/18 | : Occupant classification system control unit |
| B3 | B138 | B/3 | : Rear cargo power socket | E4 | B352 | B/3 | : Occupant classification system sensor |
| A2 | B139 | W/16 | : To D602 | E4 | B372 | W/2 | : Reclining motor RH |
