Back Door Harness
WARNING: This page is about a different car, the 2013 Nissan Armada. However, it is still accessible from the selected car via links, so may be relevant.

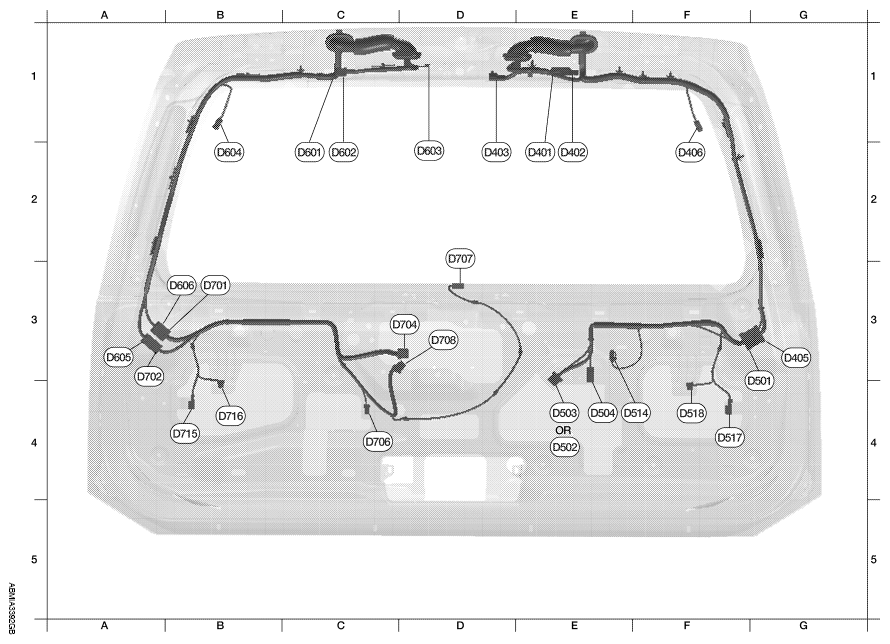

| Back door No. 2 LH harness | Back door RH harness | ||||||
|---|---|---|---|---|---|---|---|
| E2 | D401 | W/18 | : To B48 | B3 | D701 | W/16 | : To D606 |
| E2 | D402 | W/2 | : To B49 | A3 | D702 | W/6 | : To D605 |
| D2 | D403 | GR/2 | : High-mounted stop lamp | D3 | D704 | W/6 | : Rear wiper motor |
| G3 | D405 | W/18 | : To D501 | C4 | D706 | GR/2 | : Back door handle switch |
| F2 | D406 | B/1 | : Rear window defogger | D2 | D707 | B/1 | : Glass hatch ajar switch |
| Back door LH harness | D3 | D708 | W/4 | : Back door lock actuator | |||
| G3 | D501 | W/18 | : To D405 | B4 | D715 | BR/2 | : Pinch strip RH |
| E4 | D502 | W/3 | : Back door switch | B4 | D716 | BR/2 | : Back door speaker RH |
| E4 | D503 | W/8 | : Back door latch | ||||
| E4 | D504 | W/8 | : Rear view camera | ||||
| F4 | D514 | BR/2 | : Back door warning chime | ||||
| F4 | D517 | BR/2 | : Pinch strip LH | ||||
| F4 | D518 | BR/2 | : Back door speaker LH | ||||
| Back door No. 2 RH harness | |||||||
| C2 | D601 | W/6 | : To B140 | ||||
| C2 | D602 | W/16 | : To B139 | ||||
| D2 | D603 | - | : Body ground | ||||
| B2 | D604 | B/1 | : Rear window defogger | ||||
| A3 | D605 | W/6 | : To D702 | ||||
| B3 | D606 | W/16 | : To D701 | ||||
