Diagnostic Trouble Code Chart
WARNING: This page is about a different car, the 2005 Toyota 4Runner. However, it is still accessible from the selected car via links, so may be relevant.
DTC INDEX LIST
| DTC | Description |
|---|---|
| DTC P0705 | TRANSMISSION RANGE SENSOR CIRCUIT MALFUNCTION (PRNDL INPUT) |
| DTC P0710, P0712, P0713 | TRANSMISSION FLUID TEMPERATURE SENSOR "A" CIRCUIT LOW/HIGH INPUT |
| DTC P0711 | TRANSMISSION FLUID TEMPERATURE SENSOR "A" PERFORMANCE |
| DTC P0717 | INPUT SPEED SENSOR CIRCUIT NO SIGNAL |
| DTC P0722 | OUTPUT SPEED SENSOR CIRCUIT NO SIGNAL |
| DTC P0724 | BRAKE SWITCH "B" CIRCUIT HIGH |
| DTC P0748 | PRESSURE CONTROL SOLENOID "A" ELECTRICAL (SHIFT SOLENOID VALVE SL1) |
| DTC P0751 | SHIFT SOLENOID "A" PERFORMANCE (SHIFT SOLENOID VALVE S1) |
| DTC P0756 | SHIFT SOLENOID "B" PERFORMANCE (SHIFT SOLENOID VALVE S2) |
| DTC P0771 | SHIFT SOLENOID "E" PERFORMANCE (SHIFT SOLENOID VALVE SR) |
| DTC P0776 | PRESSURE CONTROL SOLENOID "B" PERFORMANCE (SHIFT SOLENOID VALVE SL2) |
| DTC P0778 | PRESSURE CONTROL SOLENOID "B" ELECTRICAL (SHIFT SOLENOID VALVE SL2) |
| DTC P0781 | 1 -2 SHIFT (1 -2 SHIFT VALVE) |
| DTC P0973, P0974 | SHIFT SOLENOID "A" CONTROL CIRCUIT LOW/HIGH (SHIFT SOLENOID VALVE S1) |
| DTC P0976, P0977 | SHIFT SOLENOID "B" CONTROL CIRCUIT LOW/HIGH (SHIFT SOLENOID VALVE S2) |
| DTC P0985, P0986 | SHIFT SOLENOID "E" CONTROL CIRCUIT LOW/HIGH (SHIFT SOLENOID VALVE SR) |
| DTC P2714 | PRESSURE CONTROL SOLENOID "D" PERFORMANCE (SHIFT SOLENOID VALVE SLT) |
| DTC P2716 | PRESSURE CONTROL SOLENOID "D" ELECTRICAL (SHIFT SOLENOID SLT) |
| DTC P2740, P2742, P2743 | TRANSMISSION FLUID TEMPERATURE SENSOR "B" CIRCUIT LOW/HIGH INPUT |
| DTC P2757 | TORQUE CONVERTER CLUTCH PRESSURE CONTROL SOLENOID PERFORMANCE (SHIFT SOLENOID VALVE SLU) |
| DTC P2759 | TORQUE CONVERTER CLUTCH PRESSURE CONTROL SOLENOID CONTROL CIRCUIT ELECTRICAL (SHIFT SOLENOID VALVE SLU) |
| DTC P2772 | TRANSFER L4 SW CIRCUIT |

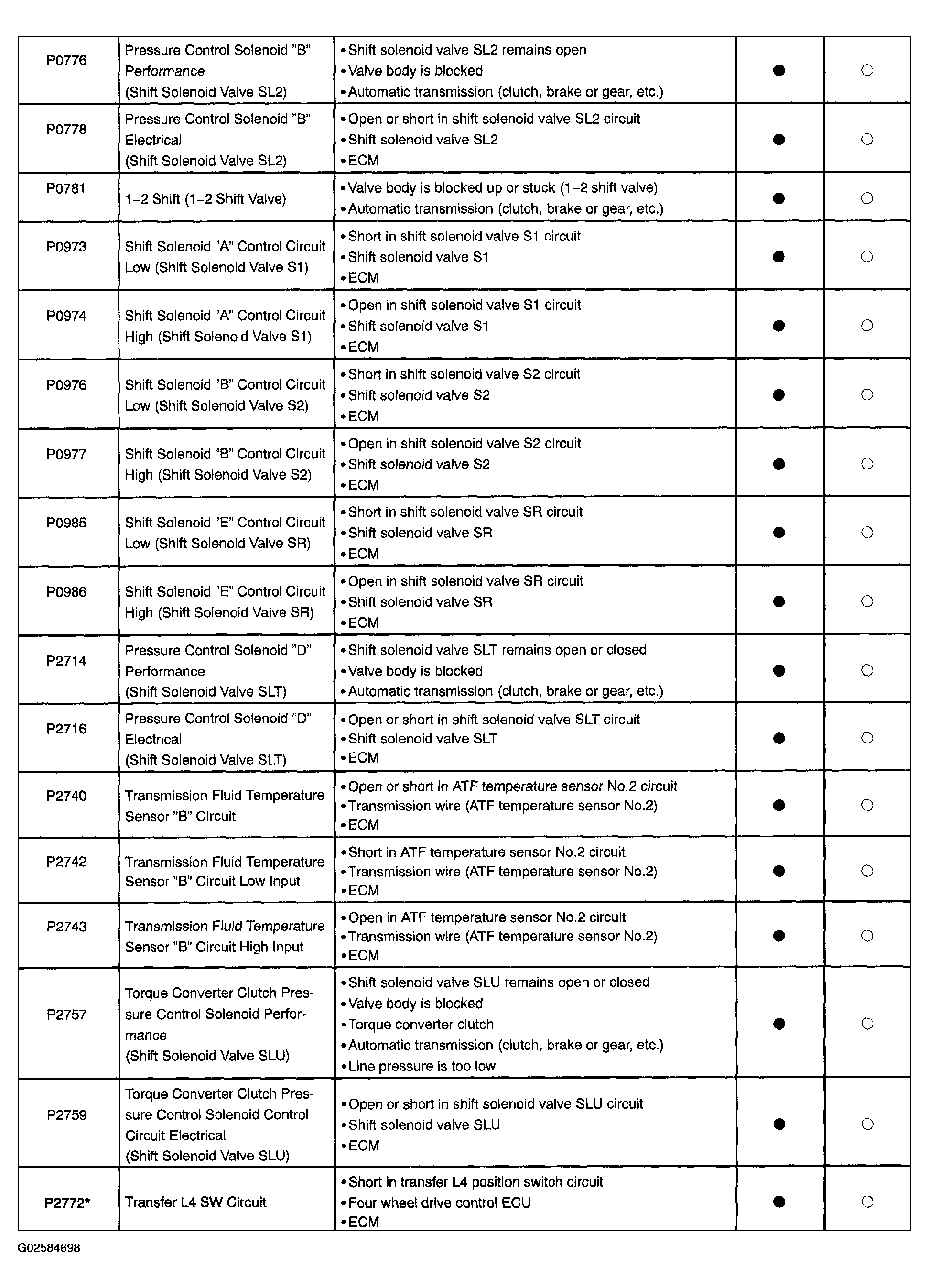

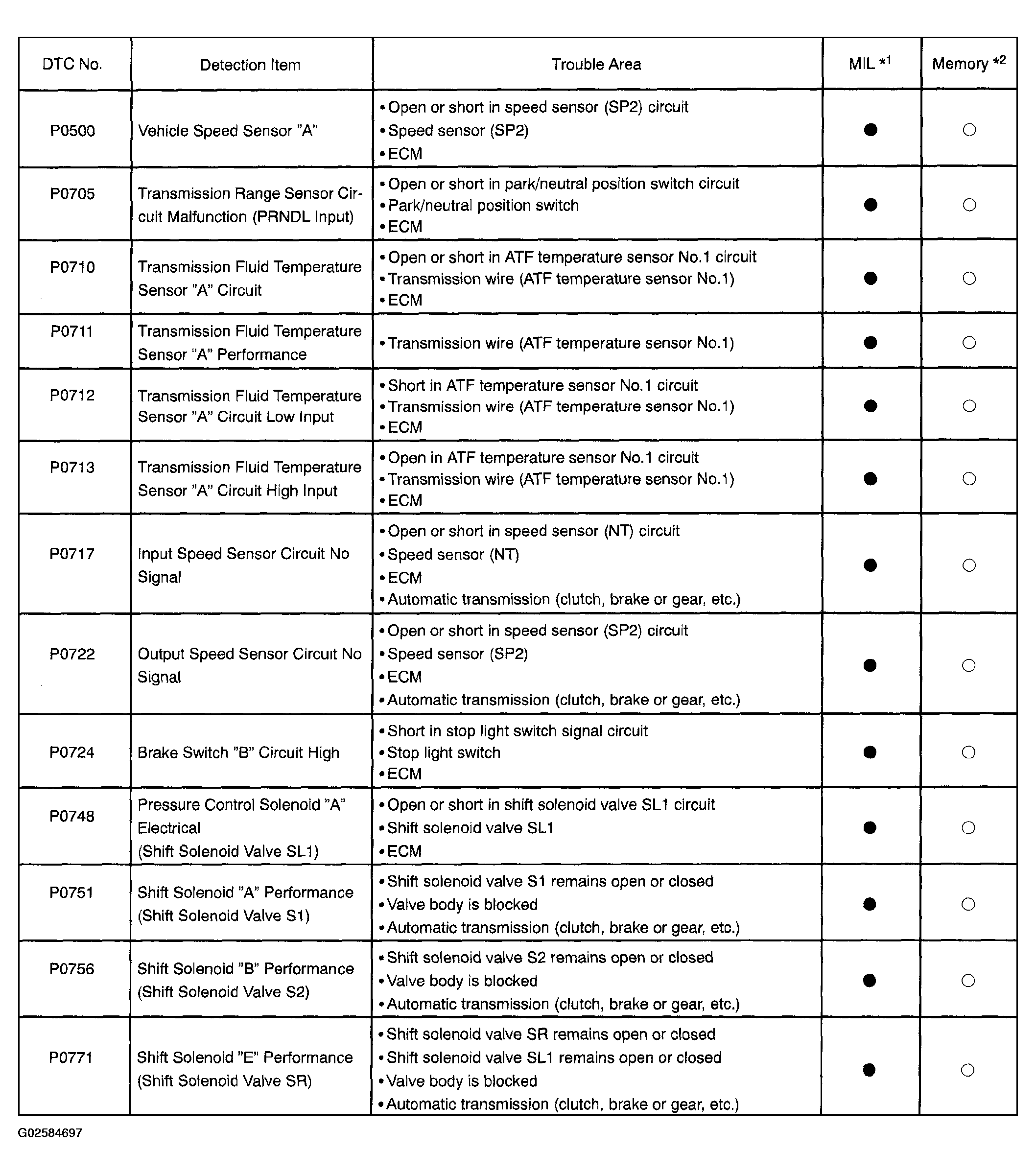

If a DTC is displayed during the DTC check, check the parts listed in the table below and proceed to the step given.
HINT:
- *1: Black bullet = The MIL (Malfunction Indicator Lamp) lights up
- *2: O = The ECM memorizes the trouble code if the ECM detects the DTC detection condition.
- This DTC may be output when the clutch, brake and gear components etc. inside the automatic transmission are damaged.
HINT:
*:4WD
