| A/C Compressor Bolt |
18 (24) |
| A/C Compressor Mounting Bracket Bolt |
32 (43) |
| Accessory Drive Pulley Bolt |
18 (24) |
| Air Intake Chamber Bolt/Nut |
15 (20) |
| Balance Shaft Bolt (2.7L) |
26 (35) |
| Balance Shaft Drive Gear Bolt (2.7L) |
18 (24) |
| Balance Shaft Thrust Plate-To-Cylinder Block Bolt (2.7L) |
13 (18) |

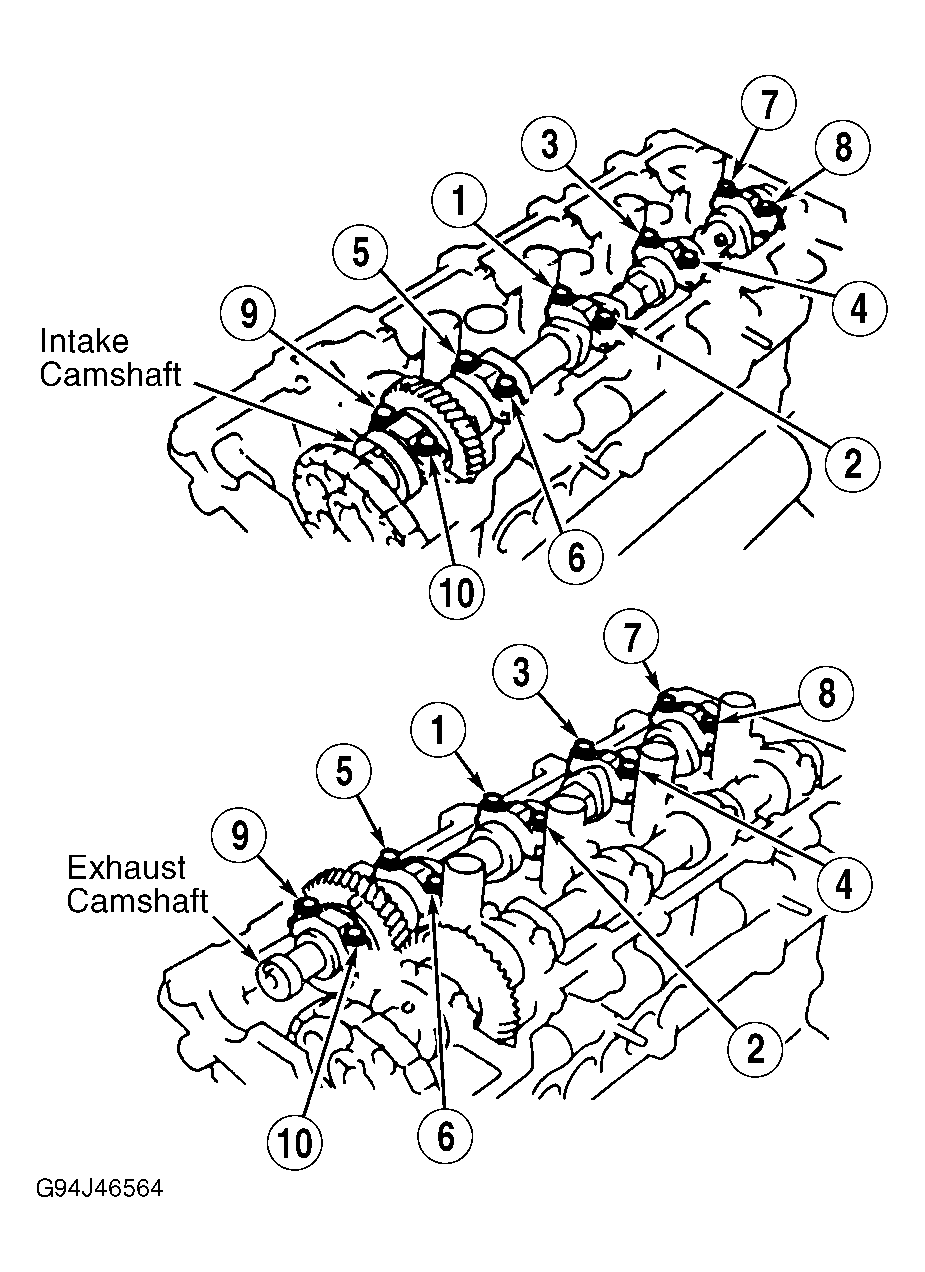

| Camshaft Bearing Cap Bolt |
12 (16) |
| Camshaft Sprocket Bolt |
54 (73) |
| Connecting Rod Nut |
| Step 1 |
33 (45) |
| Step 2 |
Additional 90 Degrees |
| Cooling Fan & Fan Clutch-To-Water Pump Nut |
15 (20) |
| Coolant Outlet Bolt |
15 (20) |
| Crankshaft Pulley Bolt |
193 (262) |
| Cylinder Head-To-Cylinder Block Bolt |
| Step 1 |
29 (39) |
| Step 2 |
Additional 90 Degrees |
| Step 3 |
Additional 90 Degrees |
| Cylinder Head-To-Front Cover Bolt |
16 (22) |
| Delivery Pipe Bolt |
15 (20) |
| Drive Shaft Center Bearing Bolt |
| Tacoma |
27 (37) |
| Drive Shaft Flange Bolt |
54 (73) |
| EGR Pipe Bolt/Nut |
| Bolt |
13 (18) |
| Nut At EGR Valve |
14 (19) |
| Nut At Exhaust Manifold |
15 (20) |
| EGR Valve Nut |
14 (19) |
| Engine Mount-To-Frame Bolt/Nut |
28 (38) |
| Exhaust Manifold Nut |
36 (49) |
| Fluid Line-To-Clutch Release Cylinder Bolt |
29 (39) |
| Flywheel/Drive Plate Bolt |
| A/T |
55 (75) |
| M/T |
| 2.4L |
65 (88) |
| 2.7L |
| Step 1 |
19 (26) |
| Step 2 |
Additional 90 Degrees |

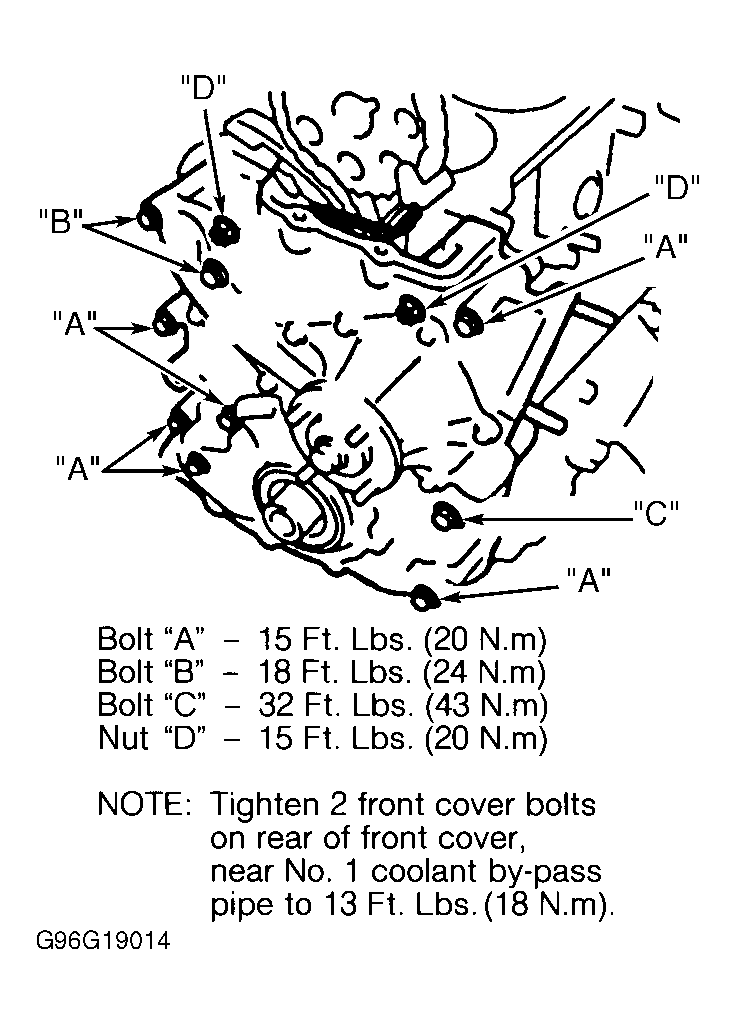

| Front Cover Bolt/Nut |
|
| Front Exhaust Pipe Catalytic Converter-To-Tailpipe Bolt/Nut |
| 4Runner |
29 (39) |
| Front Exhaust Pipe Support Bracket Bolt |
29 (39) |
| Front Exhaust Pipe-To-Catalytic Converter Bolt/Nut |
| Tacoma |
29 (39) |
| Front Exhaust Pipe-To-Exhaust Manifold Nut |
46 (62) |
| Fuel Inlet Pipe Union Bolt |
21 (28) |
| Generator Mounting Bracket Bolt |
| Front Bolt At Front Cover |
13 (18) |
| Side Bolt At Cylinder Block |
55 (75) |
| Intake Air Connector Bolt |
13 (18) |
| Intake Manifold Bolt/Nut |
22 (30) |
| Intake Manifold Brace Bolt |
15 (20) |
| Knock Sensor |
27 (37) |

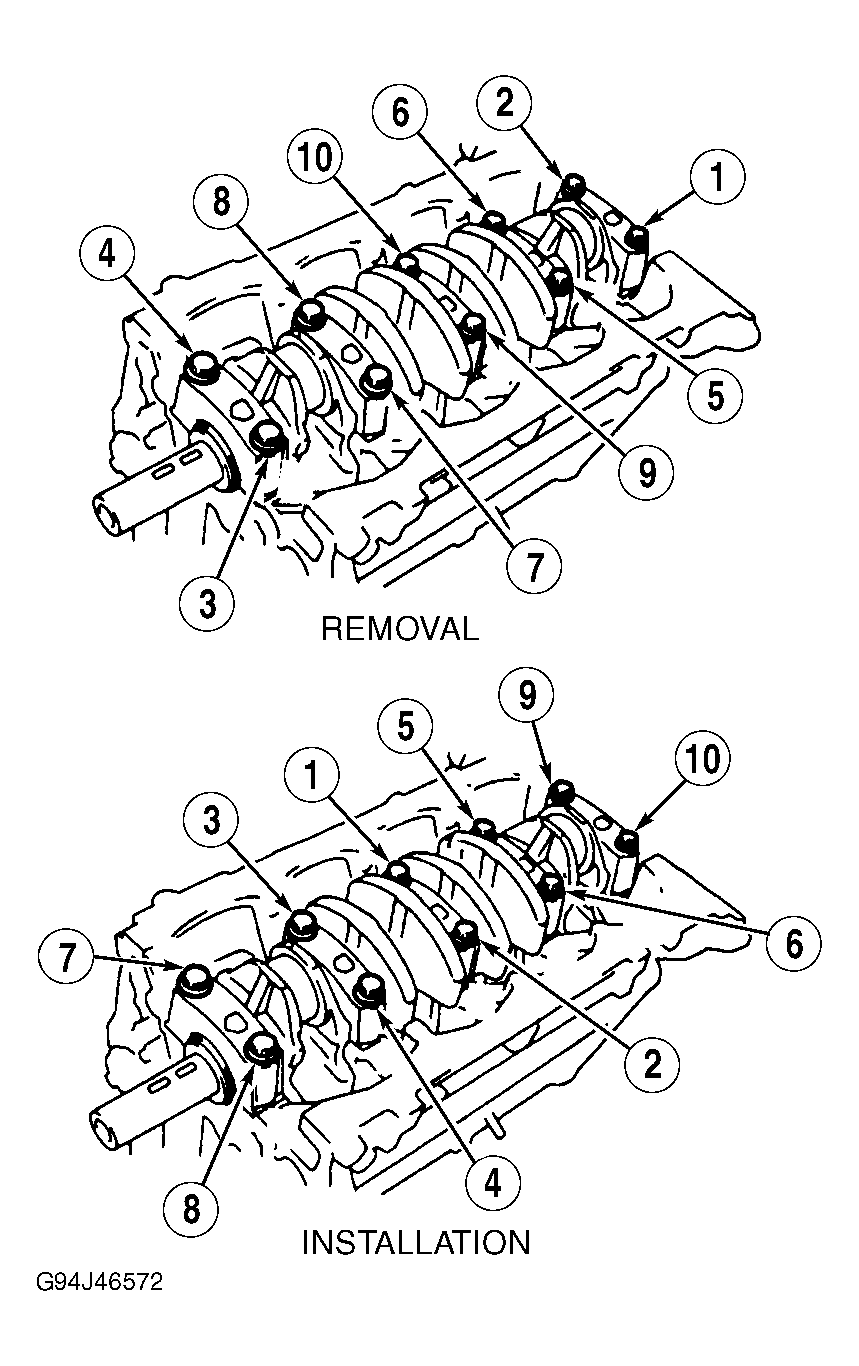

| Main Bearing Cap Bolt |
| Step 1 |
29 (39) |
| Step 2 |
Additional 90 Degrees |
| No. 1 Coolant By-Pass Pipe Nut |
15 (20) |
| No. 1 Timing Chain Tensioner Nut |
15 (20) |
| No. 1 Timing Chain Tensioner Slipper Bolt |
20 (27) |
| No. 1 Vibration Damper Bolt/Nut |
22 (30) |
| No. 1 & 2 Engine Hanger Bolt |
30 (41) |
| No. 2 Timing Chain Tensioner Nut (2.7L) |
13 (18) |
| No. 2 Vibration Damper Bolt (2.7L) |
20 (27) |
| No. 3 Vibration Damper Bolt (2.7L) |
13 (18) |
| Oil Filter Bracket-To-Cylinder Block Bolt/Nut |
| 2.4L |
| Bolt |
51 (69) |
| Nut |
|
| 2.7L |
21 (28) |
| Oil Jet Bolt |
| 2.4L (2RZ-FE) |
13 (18) |
| Oil Pick-Up Tube Bolt/Nut |
13 (18) |
| Power Steering Pump Bolt |
43 (58) |
| Power Steering Pump Bracket Bolt |
15 (20) |
| Power Steering Pump Idler Pulley Bolt |
15 (20) |
| Power Steering Pump Pulley Nut |
32 (43) |
| Rear Engine Mount-To-Crossmember Bolt |
19 (26) |
| Rear Engine Mount-To-Mounting Bracket Bolt |
13 (18) |
| Rear Plate-To-Cylinder Block Bolt |
| Top Bolt Near Starter Opening |
15 (20) |
| All Others |
13 (18) |
| Spark Plug |
15 (20) |
| Throttle Body Bolt/Nut |
15 (20) |
| Water Pump Bolt |
| 12-mm |
|
| 14-mm |
18 (24) |
| INCH Lbs. (N.m) |
| Clutch Release Cylinder Bolt |
108 (12.2) |
| Crankshaft Position Sensor Bolt |
75 (8) |
| Crankshaft Rear Oil Seal Housing Bolt |
119 (13) |
| Cylinder Head Rear Cover Bolt |
119 (13) |
| Exhaust Manifold Heat Insulator Bolt/Nut |
49 (6) |
| Oil Pan Bolt/Nut |
111 (13) |
