Park/Neutral Position (PNP) Switch

Disconnect harness connector at park/neutral position switch. Switch is located on side of transaxle. Using ohmmeter, check for continuity between specified terminals in accordance with shift lever position. See Fig 1. Replace PNP switch if defective.

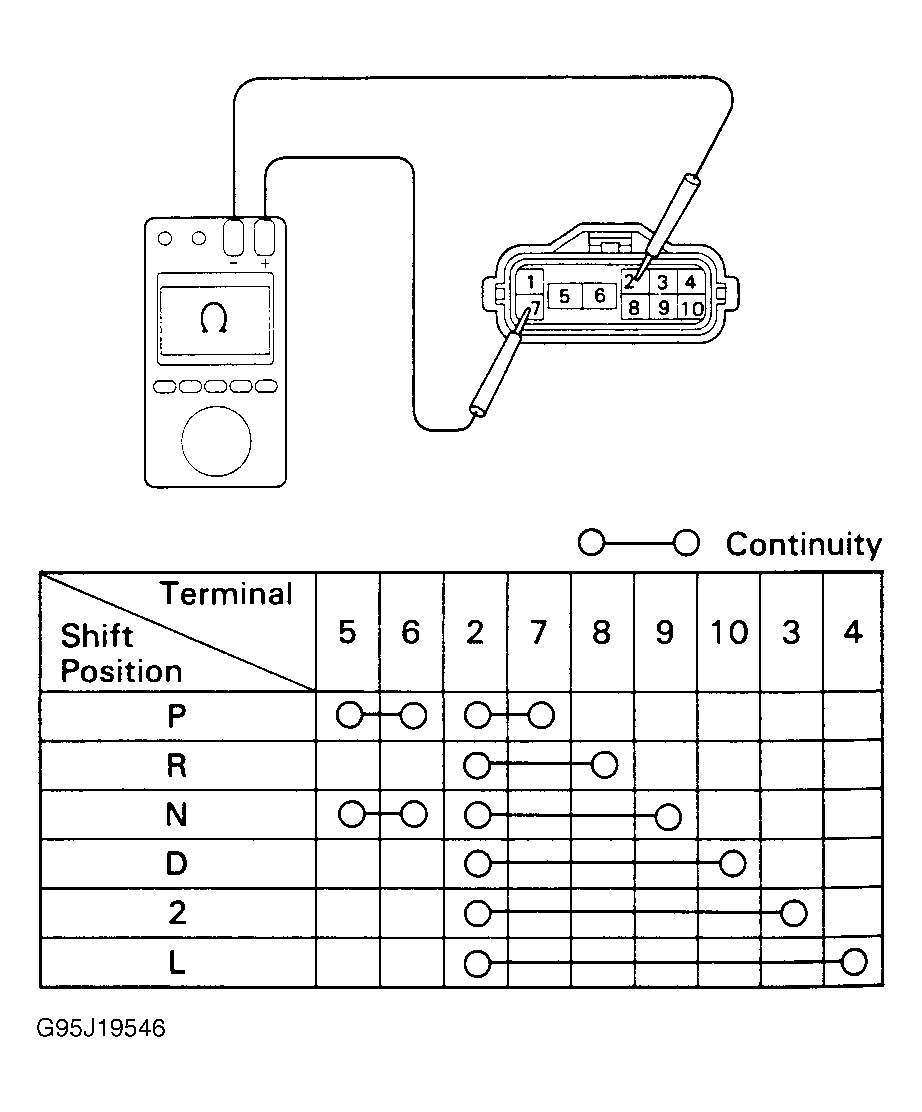

Fig 1: Testing Park/Neutral Position (PNP) Switch
G95J19546Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
