Connecting Rods Specifications
CONNECTING RODS SPECIFICATIONS
| Application | In. (mm) | ||||
|---|---|---|---|---|---|
| Bore Diameter | |||||
| Pin Bushing Bore | .8663-.8668 (22.004-22.017) | ||||

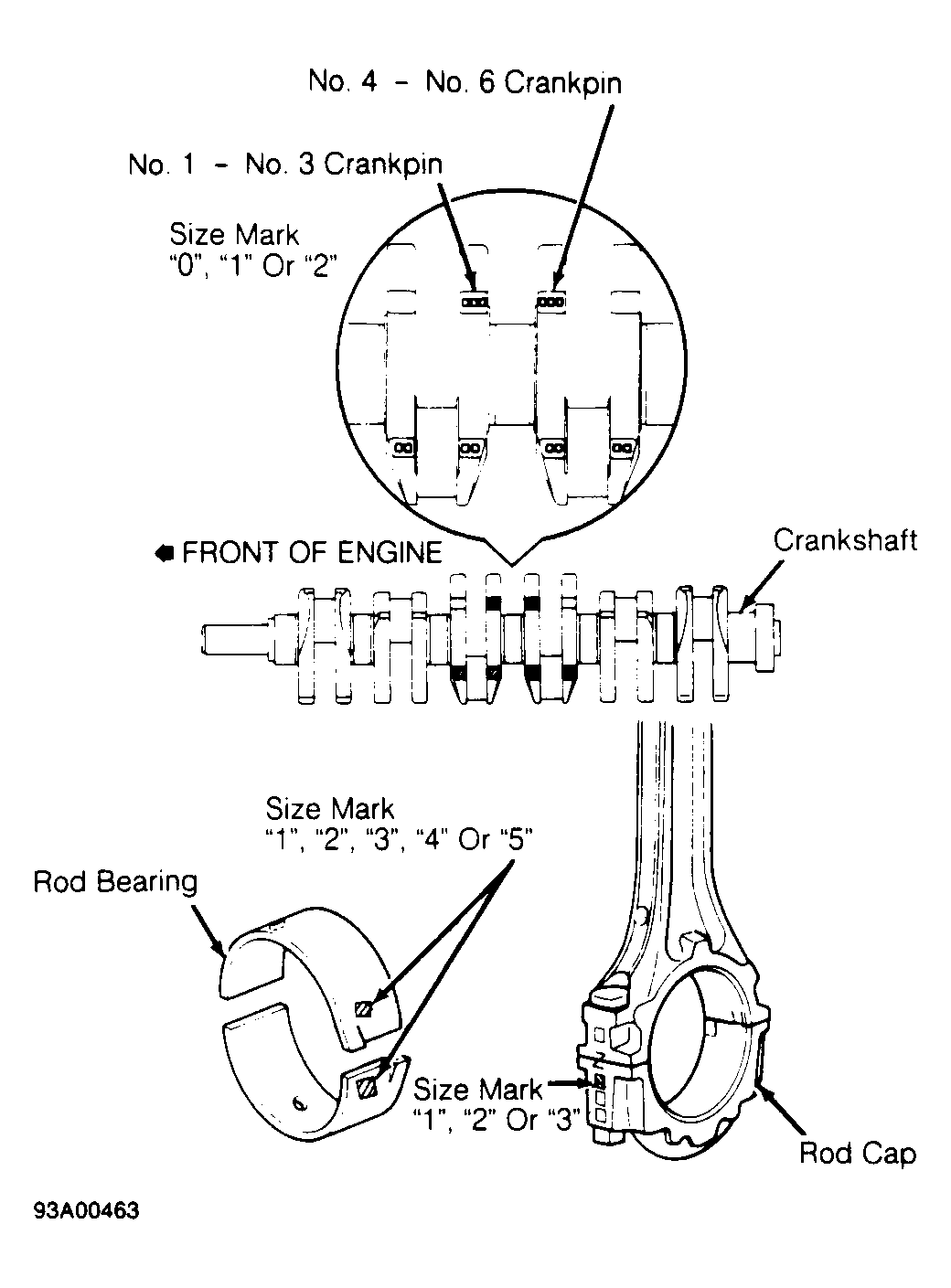

| Crankpin Bore (1) | |||||
| Size Mark "1" | 2.1659-2.1663 (55.014-55.024) | ||||
| Size Mark "2" | 2.1664-2.1667 (55.026-55.034) | ||||
| Size Mark "3" | 2.1668-2.1671 (55.036-55.044) | ||||
| Maximum Bend | .0020 Per 3.94 (.051 Per 100.1) | ||||
| Maximum Twist | .0059 Per 3.94 (.150 Per 100.1) | ||||
| Side Play | |||||
| Standard | .0063-.0117 (.160-.296) | ||||
| Wear Limit | .012 (.30) | ||||
|
|||||
