Cylinder Block Specifications
CYLINDER BLOCK SPECIFICATIONS
| Application |
In. (mm) |

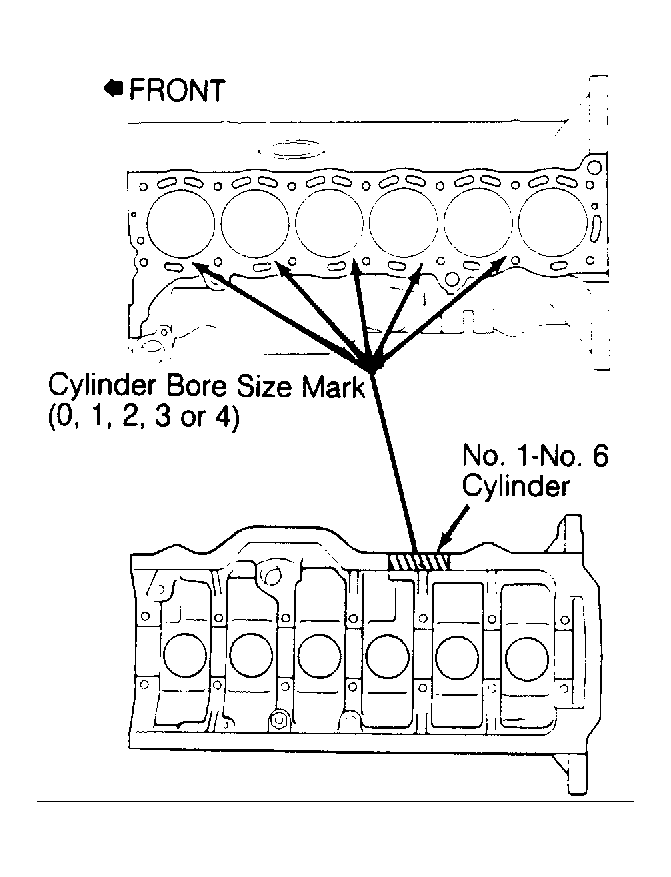

| Cylinder Bore |
| Standard Diameter |
| Mark 0 |
3.2673 - 3.2677 (82.990 - 83.000) |
| Mark 1 |
3.2677 - 3.2681 (83.001 - 83.010) |
| Mark 2 |
3.2681 - 3.2685 (83.011 - 83.020) |
| Mark 3 |
3.2685 - 3.2689 (83.021 - 83.030) |
| Mark 4 |
3.2689 - 3.2693 (83.031 - 83.040) |

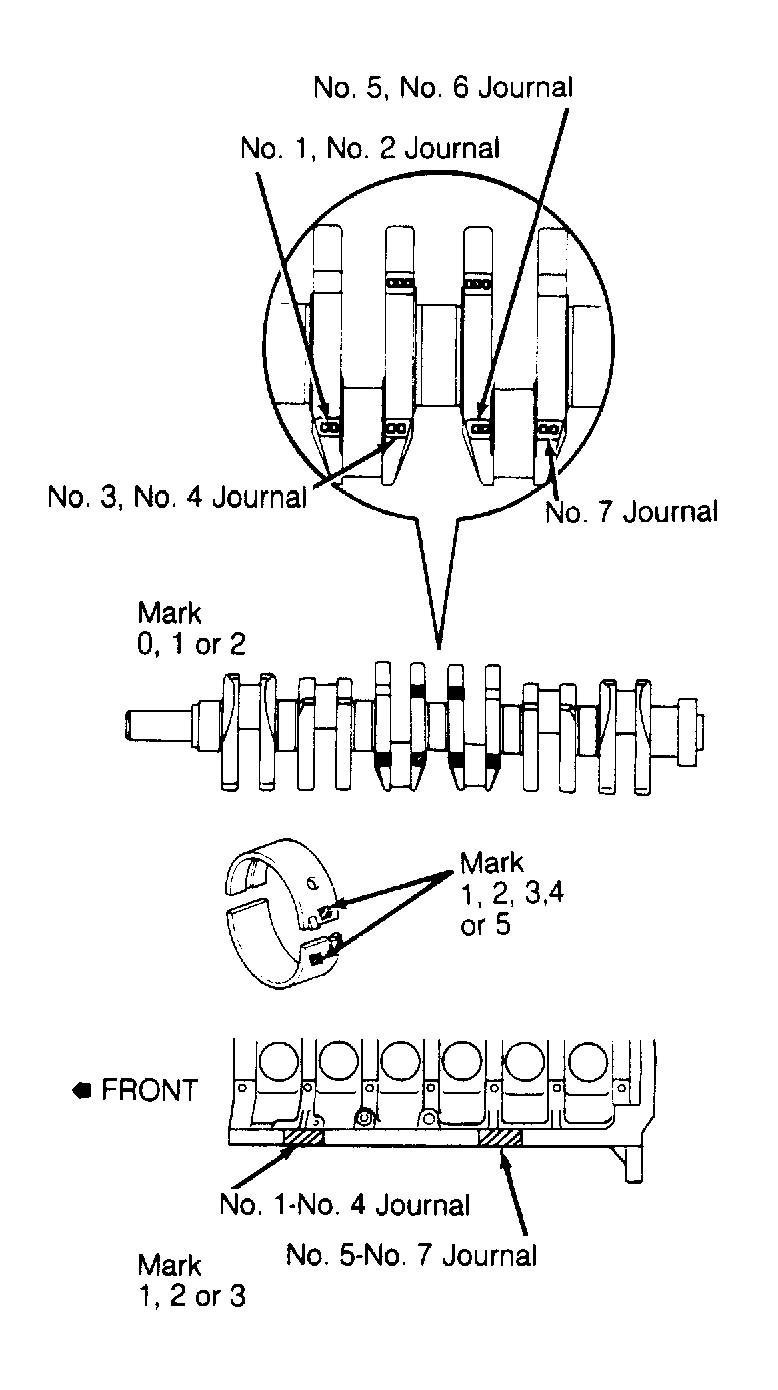

| Main Journal Inner Diameter |
| Mark 1 |
2.5206-2.5209 (64.024-64.030) |
| Mark 2 |
2.5209-2.5211 (64.031-64.036) |
| Mark 3 |
2.5211-2.5213 (64.037-64.042) |
| Maximum Taper |
.0008 (.020) |
| Maximum Out-of-Round |
.0008 (.020) |
| Maximum Deck Warpage |
.002 (.05) |
