Connector End View - X586 (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1015001-00-A
Connector AMP 1-1534113-1
Color BK

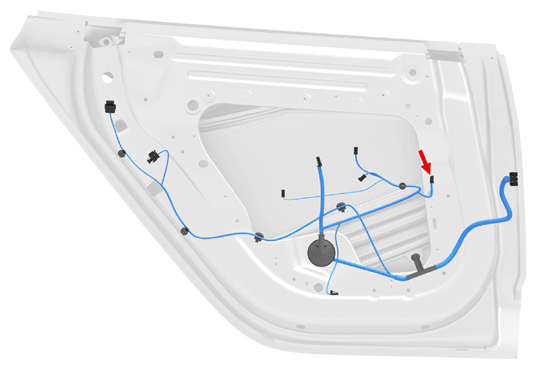

Connector Location:
Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 5-963715-1 | 0.63x0.63F | RD | 0.50 | X925F | 1 | ||
| 2 | AMP | 5-963715-1 | 0.63x0.63F | BK | 0.50 | X925F | 12 |
