Connector End View - X001 (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1833212-00-B
Connector JONHON EVL1-P2TJ-WA-G001
Color BK

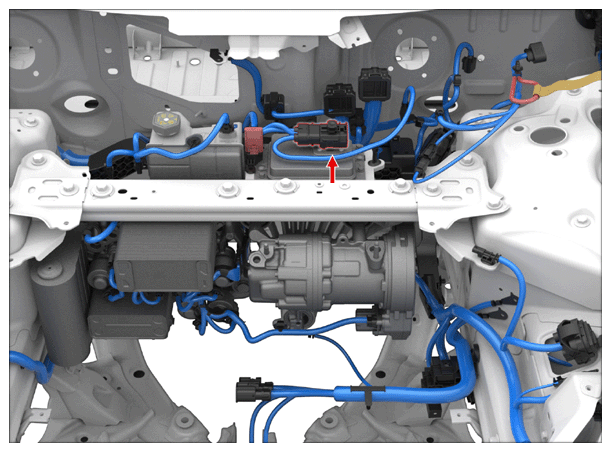

Connector Location:

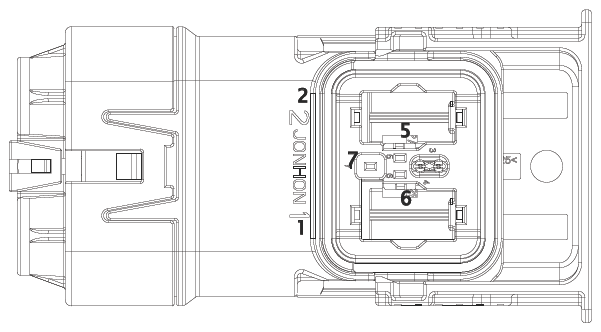

Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | JONHON | 85563007-01 | PWR, M | RD | 25 | PIA | PIA-SEAL | X014 | 3 |
| 2 | JONHON | 85563007-01 | PWR, M | BKYE | 25 | PIA | PIA-SEAL | X022 | 1 |
| 3 | unused | ||||||||
| 4 | unused | ||||||||
| 5 | AMP | 1534594-3 | 1.2x0.63F | BU | 0.35 | PIA | PIA-SEAL | X010 | 66 |
| 6 | AMP | 1534594-3 | 1.2x0.63F | YE | 0.35 | PIA | PIA-SEAL | X010 | 67 |
| 7 | AMP | 1534594-3 | 1.2x0.63F | GN/WH | 0.35 | PIA | PIA-SEAL | X010 | 60 |
