Connector End View - X619R (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1102680-00-A
Connector AMP 2-1241370-3
Color WH

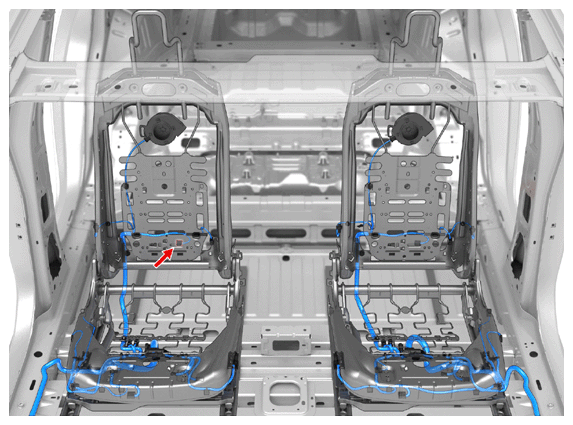

Connector Location:
Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 5-928999-1 | 0.63x0.63F | RD | 0.35 | X052 | 34 | ||
| 2 | AMP | 5-928999-1 | 0.63x0.63F | BN | 0.35 | ||||
| 3 | AMP | 5-928999-1 | 0.63x0.63F | TN | 0.35 | X620R | 1 | ||
| 4 | AMP | 5-928999-1 | 0.63x0.63F | BN/WH | 0.35 | X620R | 3 | ||
| 5 | unused | ||||||||
| 6 | AMP | 5-928999-1 | 0.63x0.63F | GN | 0.35 | X052 | 21 | ||
