Connector End View - X600 (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1075244-00-A
Connector YAZAKI 7283-6444-60
Color GN

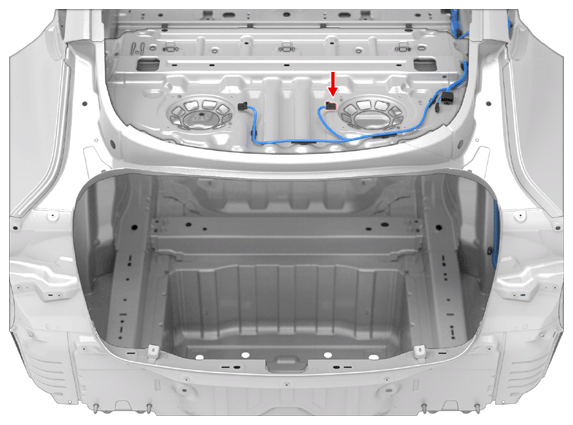

Connector Location:
Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | YAZAKI | 7116-6316-02 | 1.5x0.8F | GN | 1.00 | X561 | 9 | ||
| 2 | YAZAKI | 7116-6316-02 | 1.5x0.8F | RD | 1.00 | X561 | 3 |
