Connector End View - X485 (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1090319-01-A
Connector AMP 2-1718806-1
Color BK

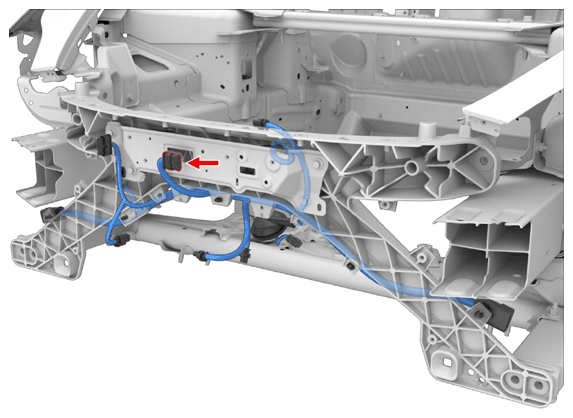

Connector Location:
Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 7-1452668-1 | 1.2x0.6FS | BU | 0.50 | AMP | 967067-1 | X905M | 8 |
| 2 | AMP | 7-1452668-1 | 1.2x0.6FS | BK | 0.50 | AMP | 967067-1 | ||
| 3 | AMP | 7-1452668-1 | 1.2x0.6FS | GN | 0.50 | AMP | 967067-1 | X905M | 7 |
| 4 | unused | ||||||||
| 5 | unused | ||||||||
