Connector End View - X105 (Fremont: 01/01/2024 - | Shanghai: 09/01/2023 -)
Tesla Part Number 1496690-00-A
Connector DELPHI 35020435
Color BK

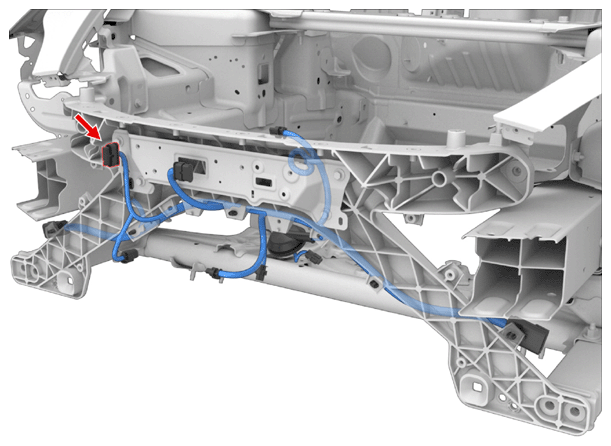

Connector Location:
Connector Pinout:
CONNECTOR DETAILS
| Cavity | Terminal Manufacturer | Terminal Part Number | Terminal Size | Wire Color | Wire Size | Wire Seal Manufacturer | Wire Seal PN | Wire Dest. Desg. | Wire Dest. Cavity |
|---|---|---|---|---|---|---|---|---|---|
| 1 | AMP | 7-1452668-1 | 1.2x0.6FS | TN | 0.50 | AMP | 967067-1 | X905M | 2 |
| 2 | AMP | 7-1452665-1 | 1.2x0.6FS | BK | 0.35 | AMP | 967067-2 | ||
| 3 | AMP | 7-1452665-1 | 1.2x0.6FS | VT | 0.35 | AMP | 967067-2 | X905M | 11 |
| 4 | AMP | 7-1452665-1 | 1.2x0.6FS | GY | 0.35 | AMP | 967067-2 | X905M | 12 |
| 5 | AMP | 7-1452668-1 | 1.2x0.6FS | RD | 0.50 | AMP | 967067-1 | X906M | 5 |
| 6 | AMP | 7-1452668-1 | 1.2x0.6FS | BU | 0.50 | AMP | 967067-1 | X906M | 6 |
