Connector End View - X981M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

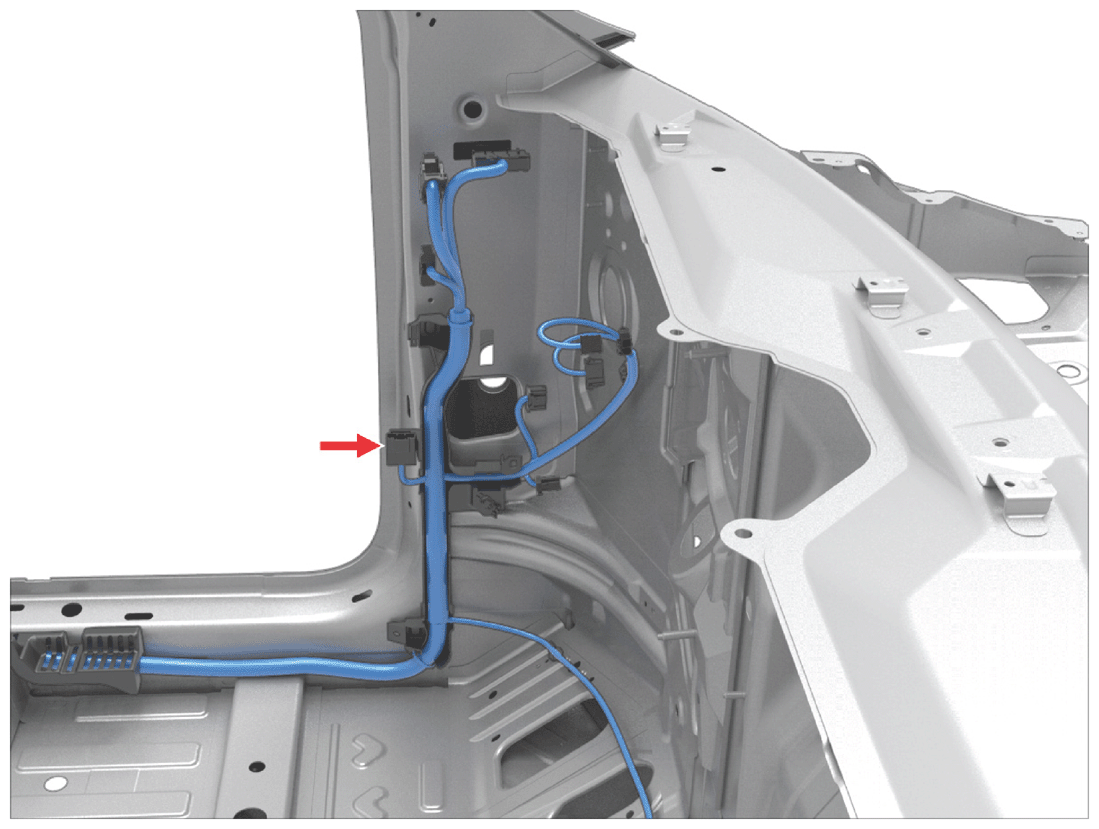

Fig 1: Connector Component Location - X981M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-5620
Color: BU

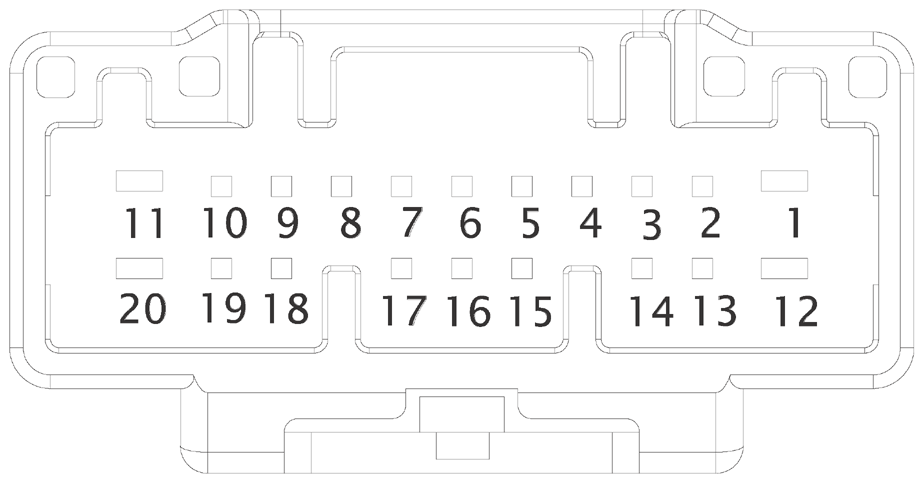

Fig 2: Connector End View - X981M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | |||||
| 2 | |||||
| 3 | GN | 0.50 | SN | X935M-5 | 8100-3623 |
| 4 | GY | 0.50 | SN | X935M-6 | 8100-3623 |
| 5 | WH | 0.50 | SN | X935M-8 | 8100-3623 |
| 6 | BN | 0.50 | SN | X935M-9 | 8100-3623 |
| 7 | VT | 0.35 | SN | X935M-50 | 8100-3623 |
| 8 | GN | 0.35 | SN | X935M-51 | 8100-3623 |
| 9 | TN | 0.35 | SN | X909F-5 | 8100-3623 |
| 10 | RD | 0.35 | SN | X909F-6 | 8100-3623 |
| 11 | BN | 0.35 | SN | X909F-15 | 8230-4925 |
| 12 | |||||
| 13 | |||||
| 14 | |||||
| 15 | |||||
| 16 | GY | 0.35 | SN | X030B-6 | 8100-3623 |
| 17 | |||||
| 18 | GY | 0.35 | SN | X030A-6 | 8100-3623 |
| 19 | VT | 0.35 | SN | X030A-26 | 8100-3623 |
| 20 | BK | 0.35 | SN | G031-9 | 8230-4925 |
