Connector End View - X981F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

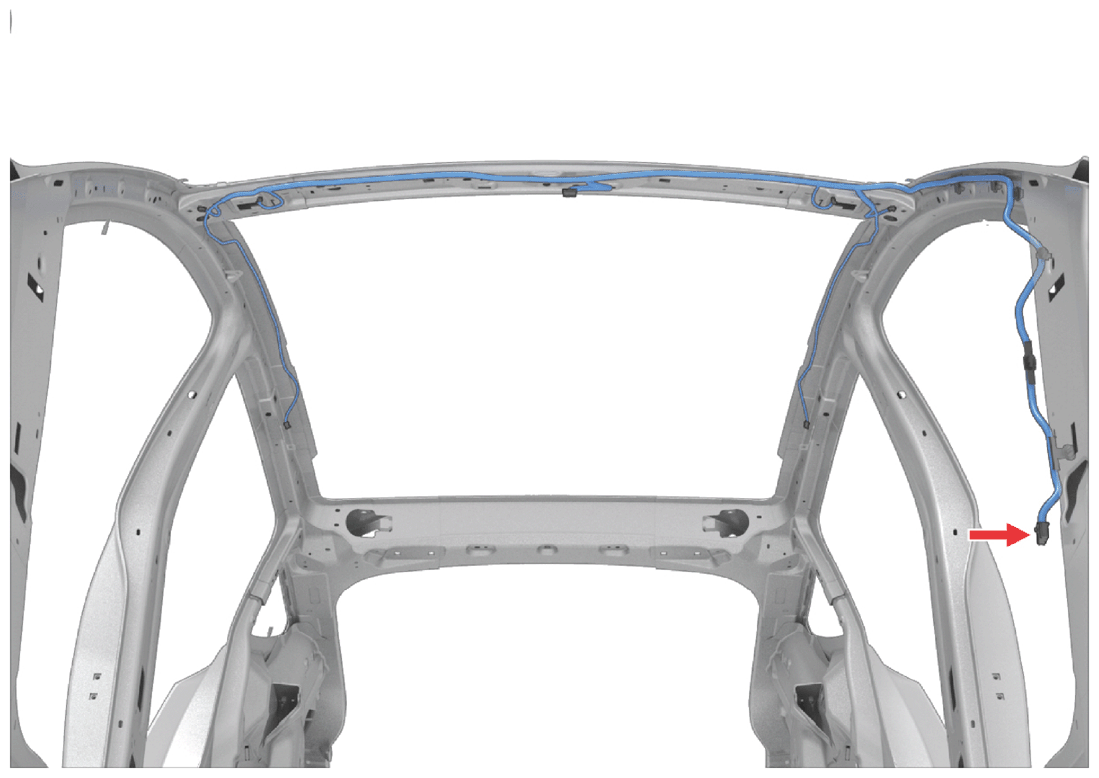

Fig 1: Connector Component Location - X981F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-5629
Color: BU

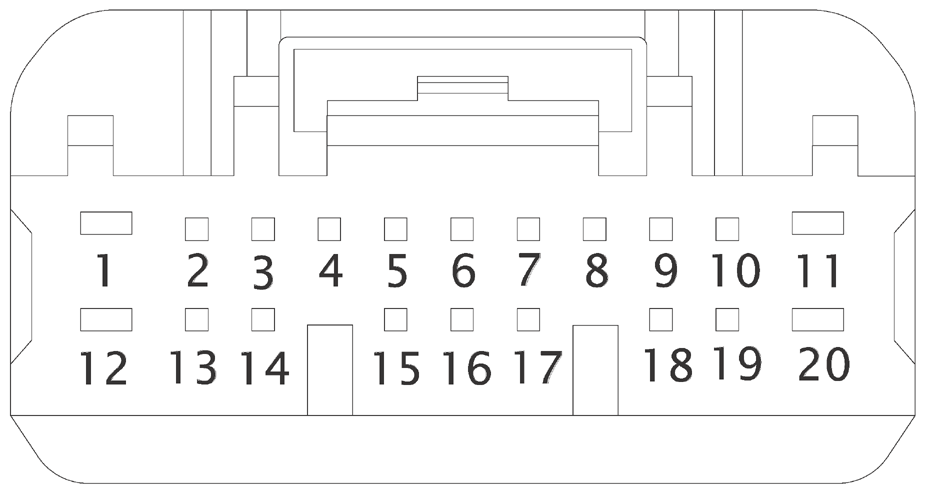

Fig 2: Connector End View - X981F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | |||||
| 2 | |||||
| 3 | GN | 0.50 | SN | X569-1 | 8100-3625 |
| 4 | GY | 0.50 | SN | X569-2 | 8100-3625 |
| 5 | WH | 0.50 | SN | X579-1 | 8100-3625 |
| 6 | BN | 0.50 | SN | X579-2 | 8100-3625 |
| 7 | VT | 0.35 | SN | X299-17 | 8100-3625 |
| 8 | GN | 0.35 | SN | X299-19 | 8100-3625 |
| 9 | TN | 0.35 | SN | X299-20 | 8100-3625 |
| 10 | RD | 0.35 | SN | X299-18 | 8100-3625 |
| 11 | BN | 0.35 | SN | X299-2 | 8240-0215 |
| 12 | GN | 0.35 | SN | X299-12 | 8240-0215 |
| 13 | YE | 0.35 | SN | X299-15 | 8100-3625 |
| 14 | BU | 0.35 | SN | X299-16 | 8100-3625 |
| 15 | VT | 0.35 | SN | X299-14 | 8100-3625 |
| 16 | BK | 0.50 | SN | 8100-3625 | |
| 17 | YE | 0.35 | SN | X299-6 | 8100-3625 |
| 18 | GY | 0.35 | SN | X299-7 | 8100-3625 |
| 19 | VT | 0.35 | SN | X299-1 | 8100-3625 |
| 20 | BK | 0.35 | SN | X299-8 | 8240-0215 |
