Connector End View - X955M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

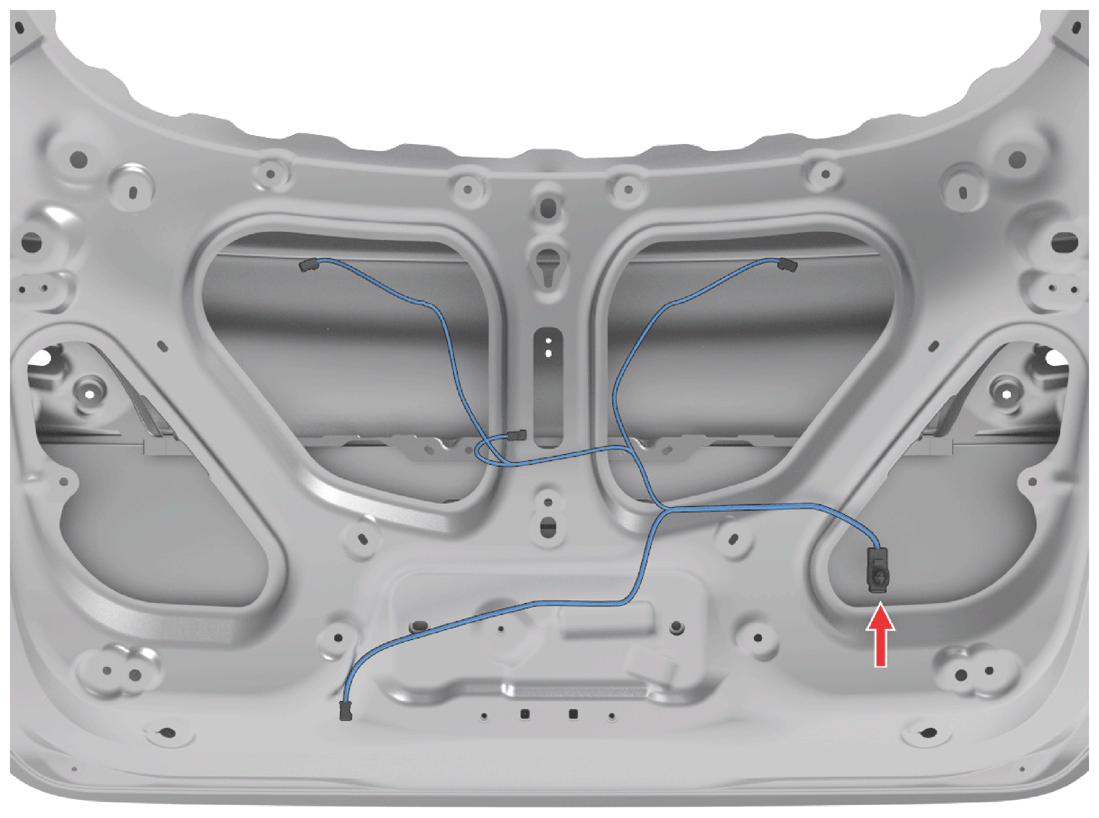

Fig 1: Connector Component Location - X955M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-3869
Color: WH

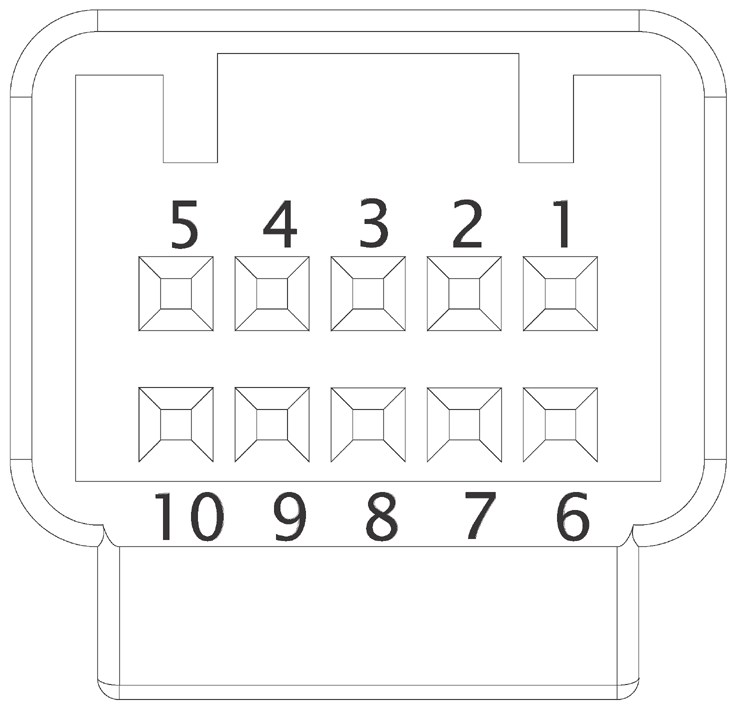

Fig 2: Connector End View - X955M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | WH | 0.35 | SN | X348-3 | 8100-3623 |
| 2 | BU | 0.35 | SN | X348-1 | 8100-3623 |
| 3 | GY | 0.50 | SN | X593-1 | 8100-3623 |
| 4 | YE | 0.50 | SN | X593-2 | 8100-3623 |
| 5 | VT | 0.50 | SN | X588-1 | 8100-3623 |
| 6 | WH | 0.50 | SN | X588-2 | 8100-3623 |
| 7 | YE | 0.35 | SN | X282-1 | 8100-3623 |
| 8 | |||||
| 9 | BK | 0.35 | SN | X348-2 | 8100-3623 |
| 10 | BK | 0.35 | SN | X282-2 | 8100-3623 |
