Connector End View - X953M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

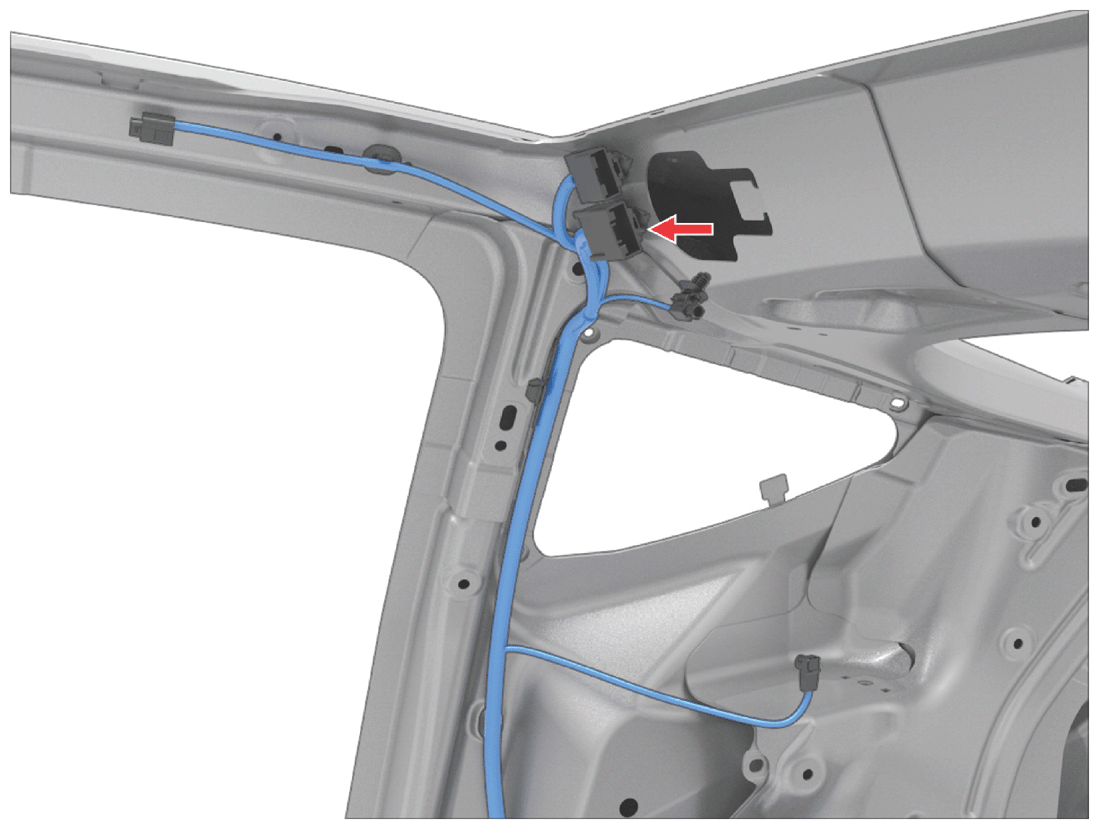

Fig 1: Connector Component Location - X953M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-6816
Color: WH

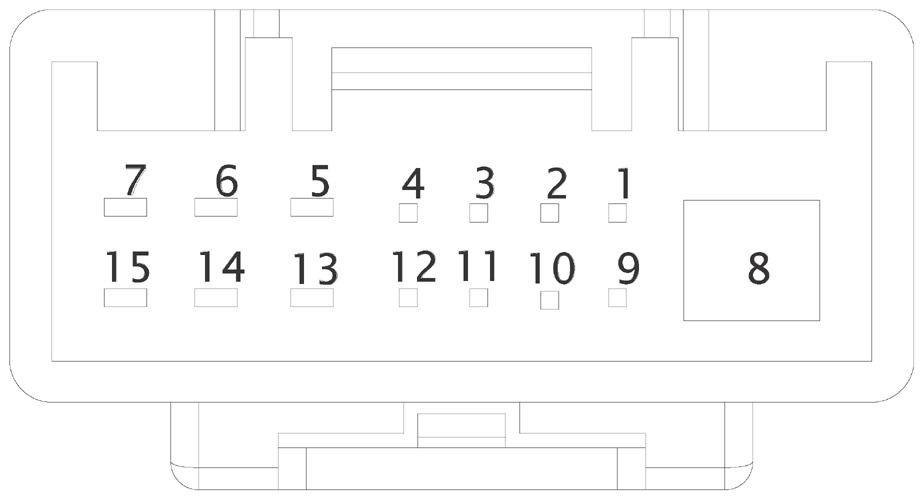

Fig 2: Connector End View - X953M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | GY | 0.50 | SN | X560-6 | 8100-3623 |
| 2 | YE | 0.50 | SN | X560-5 | 8100-3623 |
| 3 | VT | 0.50 | SN | X560-12 | 8100-3623 |
| 4 | WH | 0.50 | SN | X560-11 | 8100-3623 |
| 5 | |||||
| 6 | |||||
| 7 | |||||
| 8 | BN | 3 | SN | X060-2 | 8230-4542 |
| 9 | |||||
| 10 | RD | 0.35 | SN | X050B-3 | 8100-3623 |
| 11 | GY | 0.13 | SN | X908F-13 | 8230-4878 |
| 12 | YE | 0.13 | SN | X908F-14 | 8230-4878 |
| 13 | |||||
| 14 | GN | 1.00 | SN | X050B-2 | 8230-4924 |
| 15 | RD | 1.00 | SN | X050B-6 | 8230-4924 |
