Connector End View - X950F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

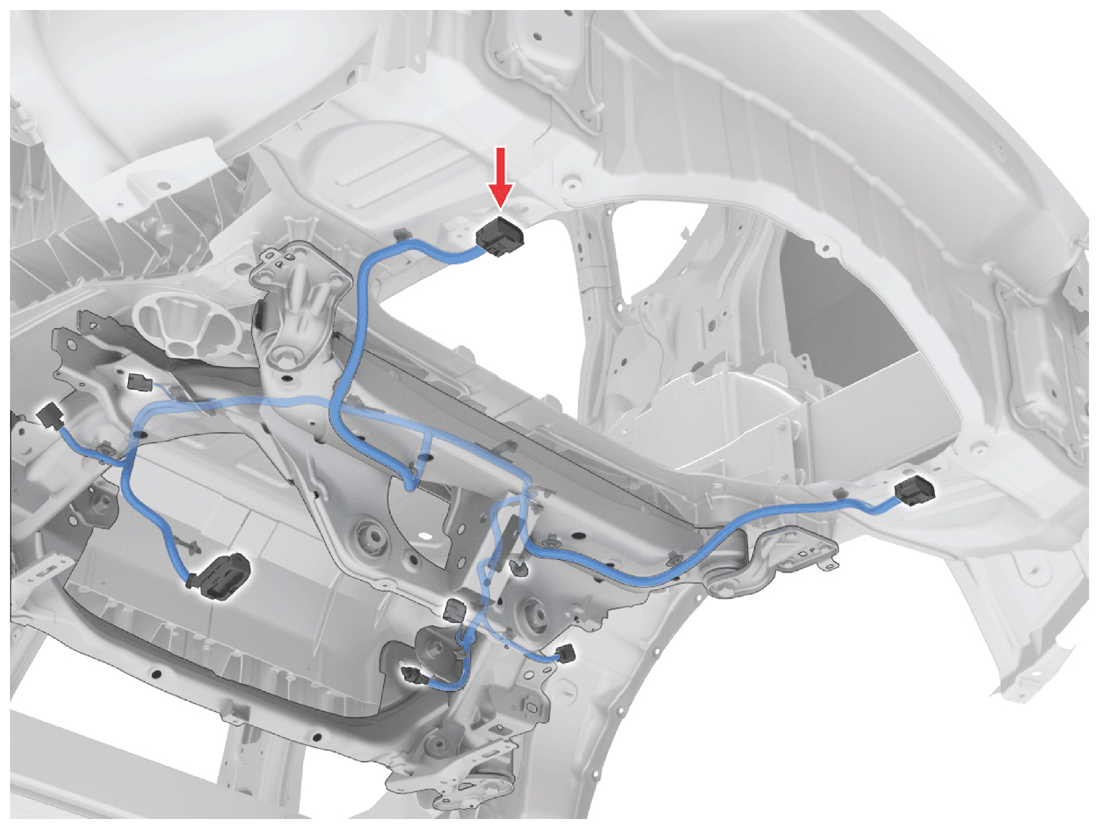

Fig 1: Connector Component Location - X950F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: DELPHI 15514474
Color: GY

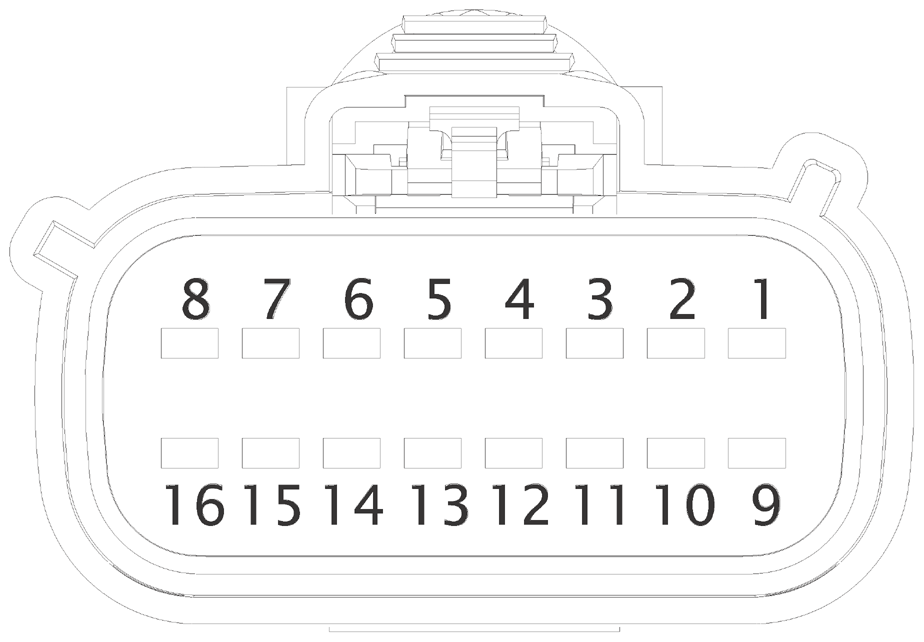

Fig 2: Connector End View - X950F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | RD | 0.35 | SN | X090-15 | 35031567 | MAT-120-260 |
| 2 | GY | 0.35 | SN | X090-25 | 35031567 | MAT-120-260 |
| 3 | YE | 0.35 | SN | X090-6 | 35031567 | MAT-120-260 |
| 4 | WH | 0.35 | SN | X090-30 | 35031567 | MAT-120-260 |
| 5 | GN | 0.35 | SN | X090-20 | 35031567 | MAT-120-260 |
| 6 | RD | 0.35 | SN | X085-3 | 35031567 | MAT-120-260 |
| 7 | YE | 0.35 | SN | X085-1 | 35031567 | MAT-120-260 |
| 8 | WH | 0.35 | SN | X085-2 | 35031567 | MAT-120-260 |
| 9 | YE | 0.35 | SN | X090-3 | 35031567 | MAT-120-260 |
| 10 | VT | 0.35 | SN | X090-22 | 35031567 | MAT-120-260 |
| 11 | ||||||
| 12 | BK | 1.00 | SN | X092-3 | 35031566 | MAT-120-260 |
| 13 | ||||||
| 14 | BN | 0.35 | SN | X090-14 | 35031567 | MAT-120-260 |
| 15 | GN | 0.35 | SN | X090-24 | 35031567 | MAT-120-260 |
| 16 | VT | 0.35 | SN | X090-5 | 35031567 | MAT-120-260 |
