Connector End View - X949M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

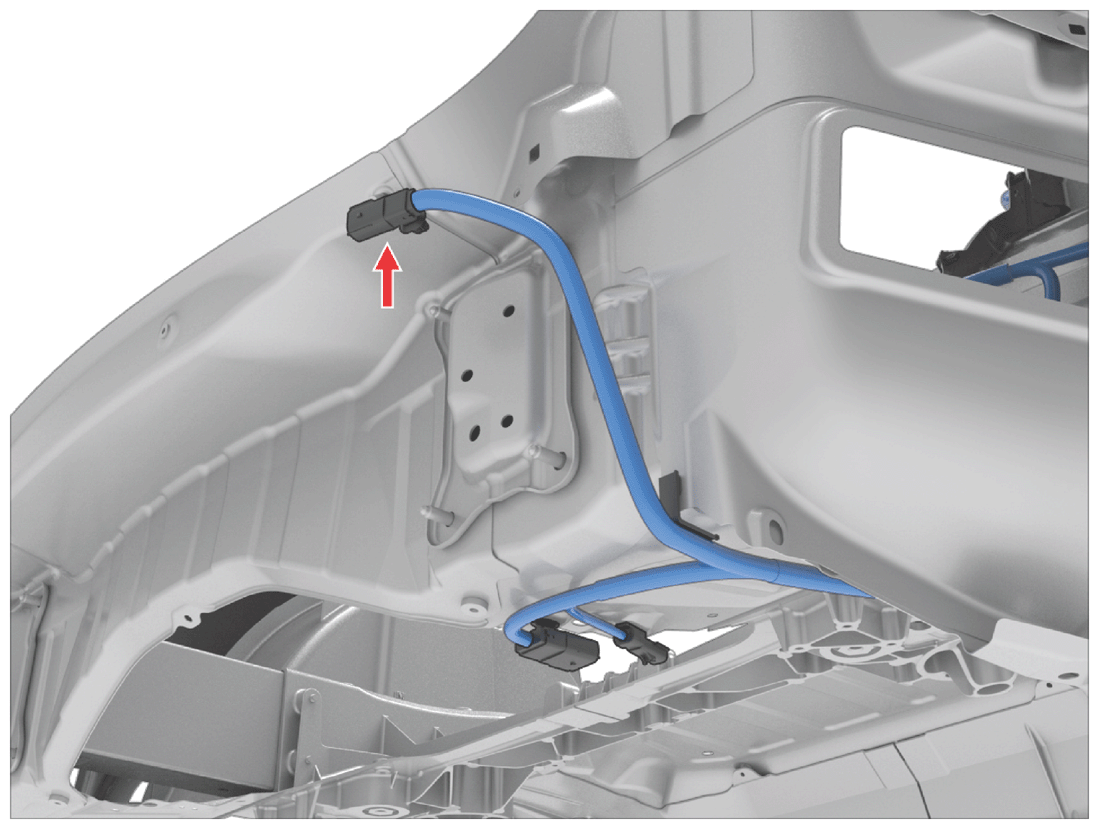

Fig 1: Connector Component Location - X949M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: DELPHI 15514651
Color: BK

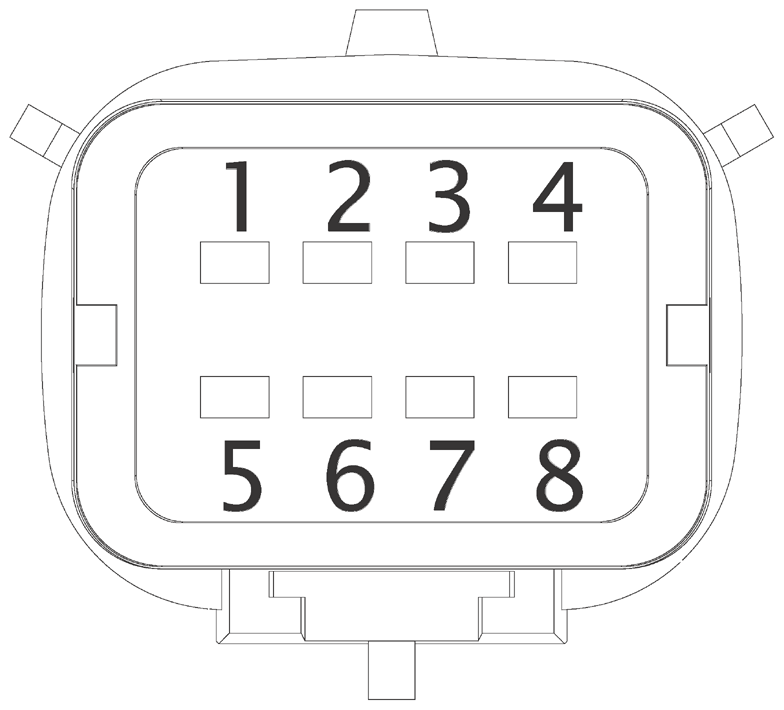

Fig 2: Connector End View - X949M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | RD | 0.35 | SN | X051-45 | 13964789 | MAT-120-240 |
| 2 | WH | 0.35 | SN | X050A-5 | 13964789 | MAT-120-240 |
| 3 | YE | 0.35 | SN | X050A-17 | 13964789 | MAT-120-240 |
| 4 | GN | 0.35 | SN | X050A-3 | 13964789 | MAT-120-240 |
| 5 | VT | 0.35 | SN | X050A-16 | 13964789 | MAT-120-240 |
| 6 | TN | 0.35 | SN | X050A-15 | 13964789 | MAT-120-240 |
| 7 | GY | 0.35 | SN | X050A-4 | 13964789 | MAT-120-240 |
| 8 | BK | 0.35 | SN | X051-44 | 13964789 | MAT-120-240 |
