Connector End View - X947F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

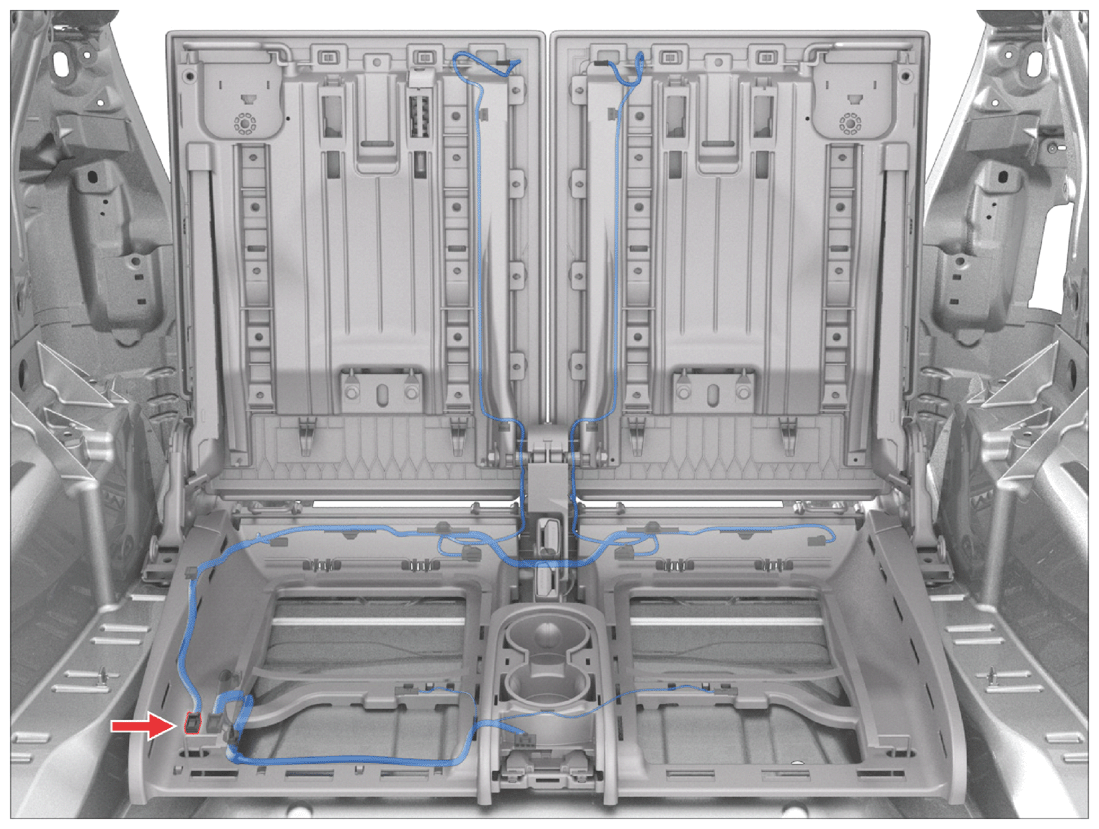

Fig 1: Connector Component Location - X947F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-3909
Color: WH

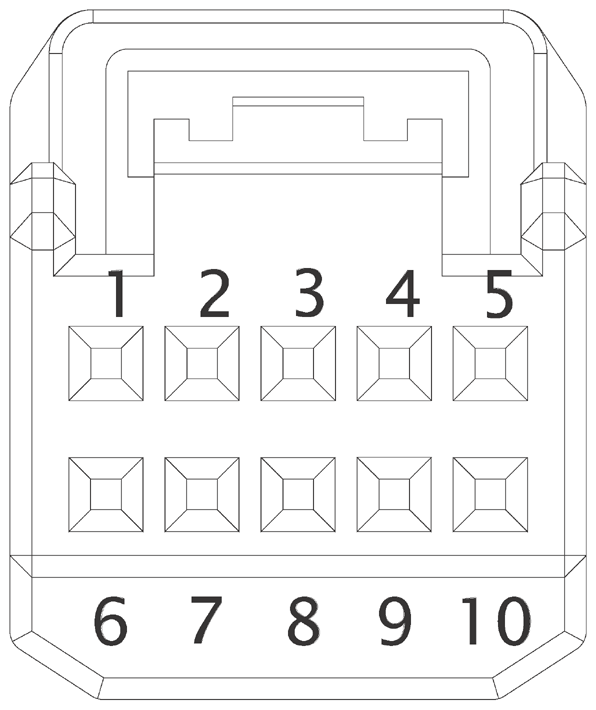

Fig 2: Connector End View - X947F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BN | 0.50 | SN | X679-2 | 8100-3625 |
| 2 | WH | 0.50 | SN | X679-1 | 8100-3625 |
| 3 | GN | 0.50 | SN | X678-2 | 8100-3625 |
| 4 | VT | 0.50 | SN | X678-1 | 8100-3625 |
| 5 | BU | 0.35 | SN | X683-1 | 8100-3625 |
| 6 | GY | 0.50 | SN | 8100-3625 | |
| 7 | |||||
| 8 | TN | 0.35 | SN | X656-1 | 8100-3625 |
| 9 | WH | 0.35 | SN | X657-1 | 8100-3625 |
| 10 | RD | 0.35 | SN | X682-1 | 8100-3625 |
