Connector End View - X943M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

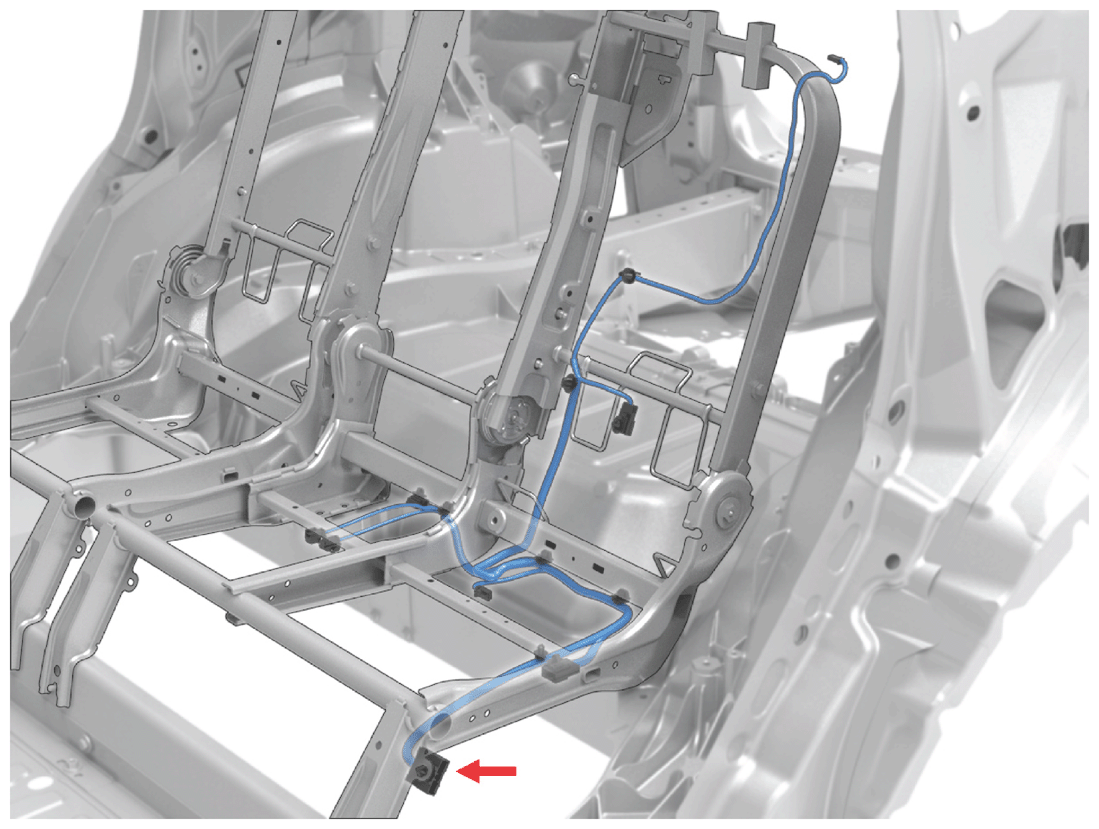

Fig 1: Connector Component Location - X943M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7286-1918
Color: WH

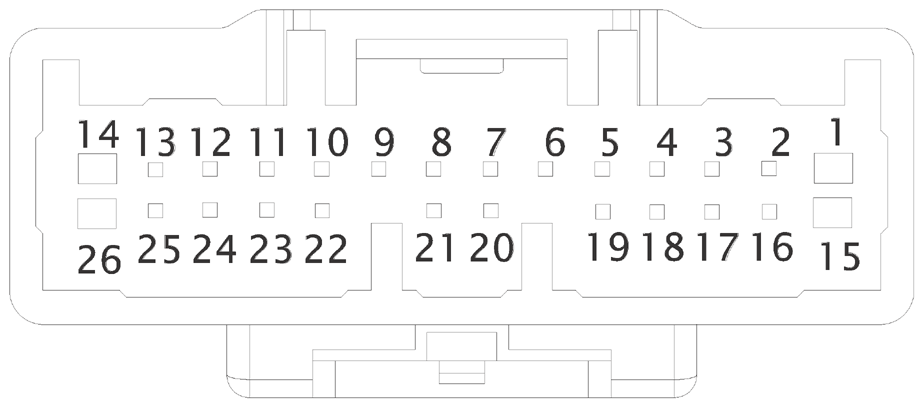

Fig 2: Connector End View - X943M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | RD | 0.50 | SN | X940M-3 | 8230-4925 |
| 2 | BN | 0.50 | SN | X669A-2 | 8100-3623 |
| 3 | GY | 0.50 | SN | X669A-1 | 8100-3623 |
| 4 | WH | 0.35 | SN | X666A-1 | 8100-3623 |
| 5 | GN | 0.35 | SN | X647A-1 | 8100-3623 |
| 6 | BN | 0.50 | SN | X659-1 | 8100-3623 |
| 7 | YE | 0.50 | SN | X659-2 | 8100-3623 |
| 8 | VT | 0.50 | SN | X944M-1 | 8100-3623 |
| 9 | RD | 0.50 | SN | X944M-2 | 8100-3623 |
| 10 | BU | 0.35 | SN | X944M-3 | 8100-3623 |
| 11 | GY | 0.50 | SN | X672A-1 | 8100-3623 |
| 12 | |||||
| 13 | YE | 0.35 | SN | X672A-5 | 8100-3623 |
| 14 | |||||
| 15 | GN | 0.50 | SN | X670A-4 | 8230-4925 |
| 16 | WH | 0.35 | SN | X670A-5 | 8100-3623 |
| 17 | GN | 0.35 | SN | X673A-1 | 8100-3623 |
| 18 | YE | 0.35 | SN | X675A-1 | 8100-3623 |
| 19 | BN | 0.35 | SN | X646A-1 | 8100-3623 |
| 20 | |||||
| 21 | GY | 0.50 | SN | 8100-3623 | |
| 22 | TN | 0.35 | SN | X632-2 | 8100-3623 |
| 23 | GN | 0.35 | SN | X633-2 | 8100-3623 |
| 24 | VT | 0.35 | SN | X940M-1 | 8100-3623 |
| 25 | BU | 0.35 | SN | X644-2 | 8100-3623 |
| 26 | BK | 1.50 | SN | 8230-4923 |
