Connector End View - X942M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

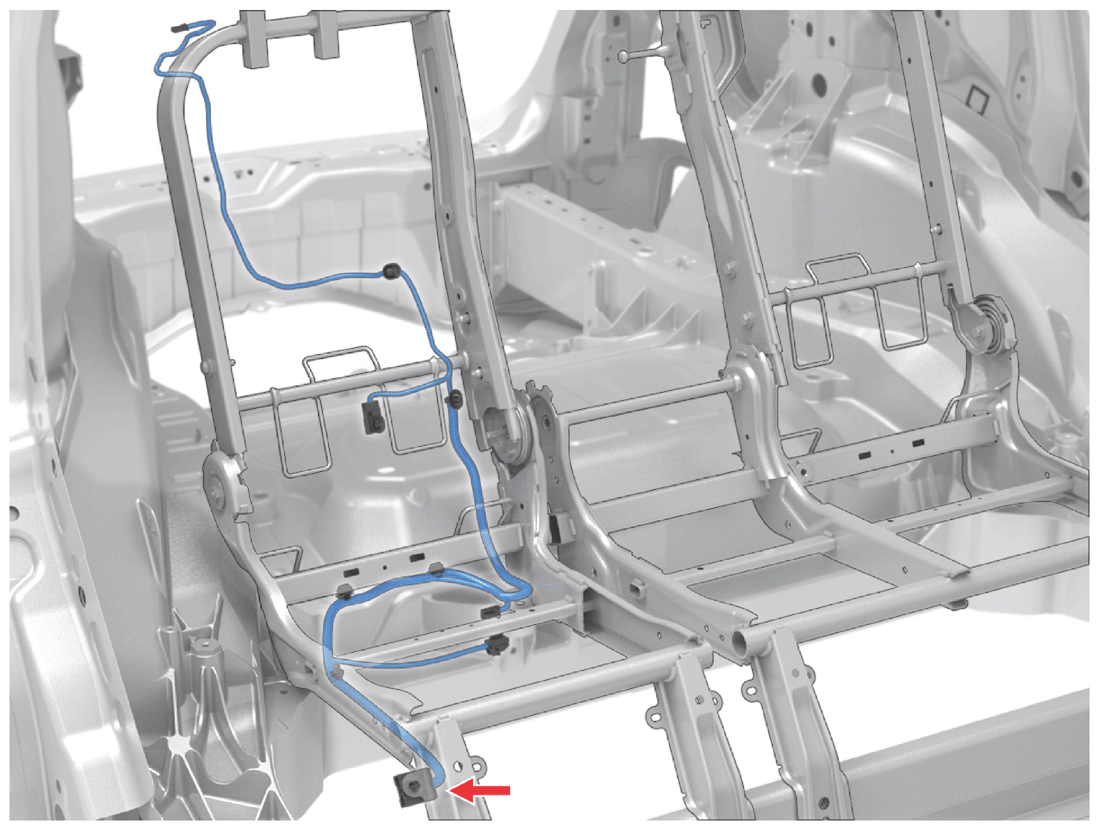

Fig 1: Connector Component Location - X942M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-5600
Color: GY

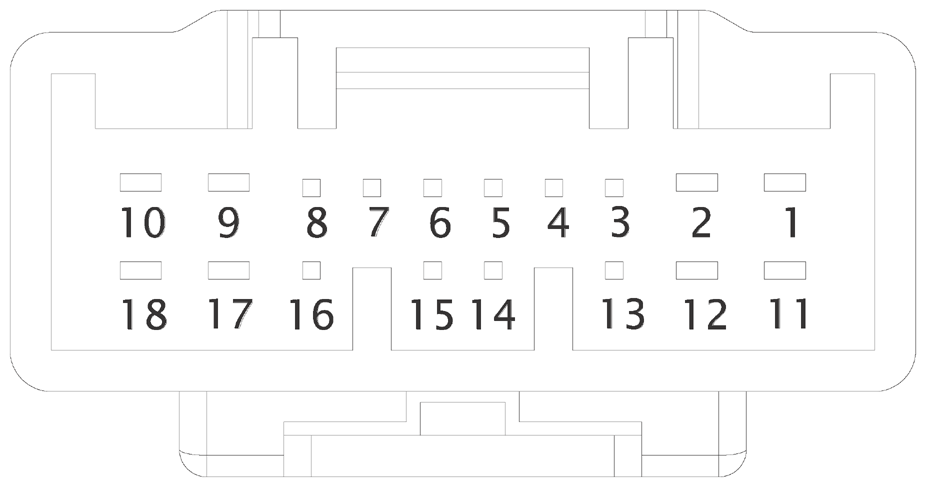

Fig 2: Connector End View - X942M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BN | 0.50 | SN | X941M-3 | 8230-4925 |
| 2 | BU | 0.35 | SN | X671A-5 | 8230-4925 |
| 3 | BU | 0.50 | SN | X667A-2 | 8100-3623 |
| 4 | WH | 0.50 | SN | X667A-1 | 8100-3623 |
| 5 | YE | 0.35 | SN | X664A-1 | 8100-3623 |
| 6 | BU | 0.35 | SN | X941M-1 | 8100-3623 |
| 7 | GN | 0.35 | SN | X645-2 | 8100-3623 |
| 8 | VT | 0.35 | SN | X634-2 | 8100-3623 |
| 9 | BU | 0.50 | SN | X658-1 | 8230-4925 |
| 10 | WH | 0.50 | SN | X658-2 | 8230-4925 |
| 11 | GN | 0.35 | SN | X674A-1 | 8230-4925 |
| 12 | BK | 0.50 | SN | X671A-1 | 8230-4925 |
| 13 | BK | 0.35 | SN | X671A-8 | 8100-3623 |
| 14 | BN | 0.35 | SN | X648A-1 | 8100-3623 |
| 15 | RD | 0.35 | SN | X635-2 | 8100-3623 |
| 16 | GY | 0.50 | SN | 8100-3623 | |
| 17 | VT | 0.50 | SN | X671A-4 | 8230-4925 |
| 18 | BK | 0.50 | SN | X941M-4 | 8230-4925 |
