Connector End View - X935M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

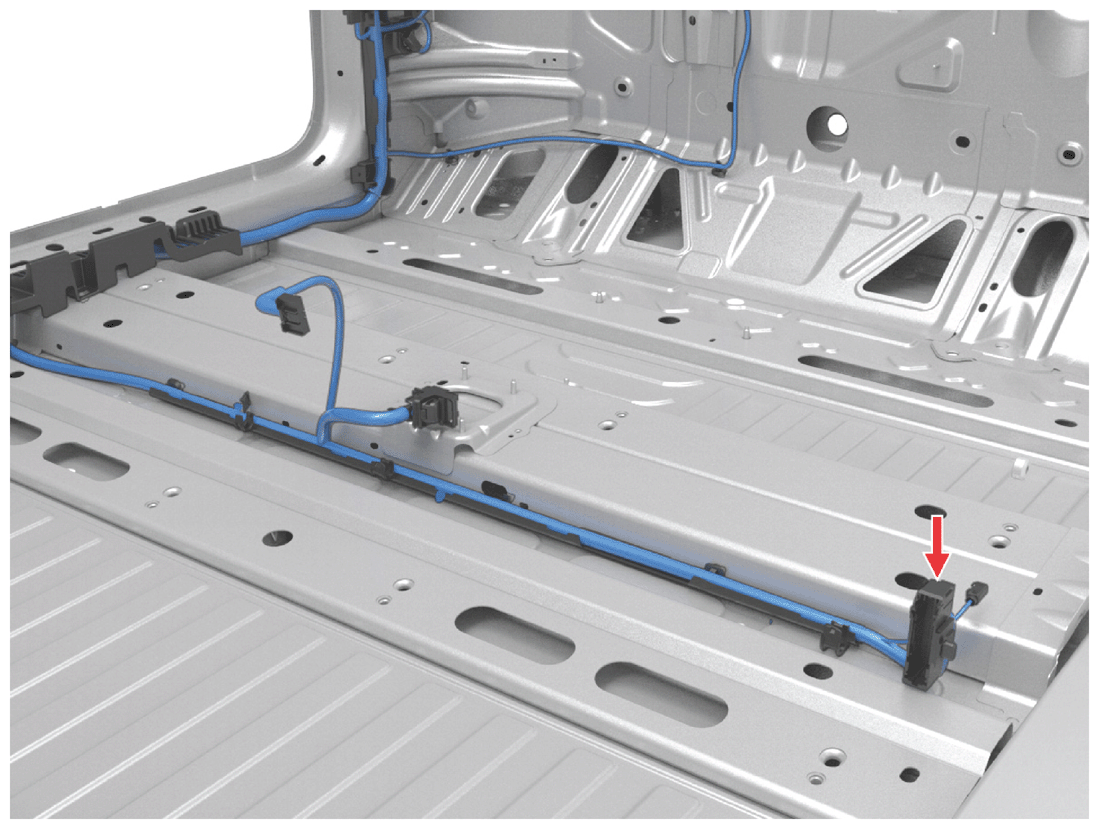

Fig 1: Connector Component Location - X935M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7288-4103-40
Color: GY

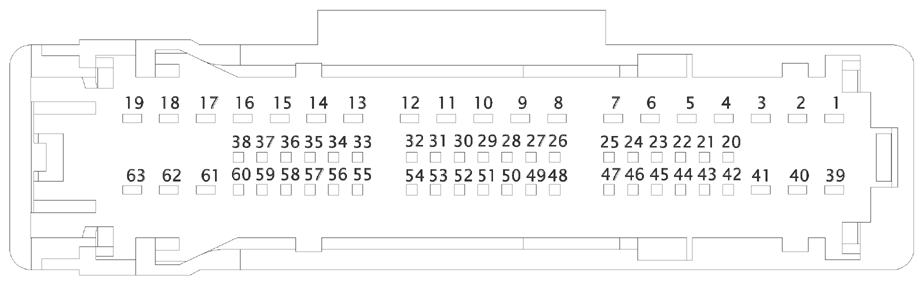

Fig 2: Connector End View - X935M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | WH | 1.00 | SN | X031-34 | 8230-4924 |
| 2 | BU | 1.00 | SN | X031-33 | 8230-4924 |
| 3 | BK | 0.50 | SN | X031-36 | 8230-4925 |
| 4 | VT | 0.50 | SN | X031-35 | 8230-4925 |
| 5 | GN | 0.50 | SN | X981M-3 | 8230-4925 |
| 6 | GY | 0.50 | SN | X981M-4 | 8230-4925 |
| 7 | RD | 0.50 | SN | X173A-6 | 8230-4925 |
| 8 | WH | 0.50 | SN | X981M-5 | 8230-4925 |
| 9 | BN | 0.50 | SN | X981M-6 | 8230-4925 |
| 10 | RD | 0.50 | SN | X924M-24 | 8230-4925 |
| 11 | BK | 0.50 | SN | X924M-25 | 8230-4925 |
| 12 | VT | 0.50 | SN | 8230-4925 | |
| 13 | BU | 0.35 | SN | 8230-4925 | |
| 14 | GN | 0.35 | SN | X201-1 | 8230-4925 |
| 15 | WH | 0.35 | SN | X201-2 | 8230-4925 |
| 16 | |||||
| 17 | |||||
| 18 | BK | 0.35 | SN | X201-19 | 8230-4925 |
| 19 | WH | 0.35 | SN | X201-20 | 8230-4925 |
| 20 | YE | 0.35 | SN | X201-42 | 8100-3623 |
| 21 | WH | 0.35 | SN | X201-41 | 8100-3623 |
| 22 | BK | 0.35 | SN | X201-10 | 8100-3623 |
| 23 | WH | 0.35 | SN | X201-9 | 8100-3623 |
| 24 | VT | 0.50 | SN | X030A-7 | 8100-3623 |
| 25 | BK | 0.35 | SN | X039-2 | 8100-3623 |
| 26 | BN | 0.35 | SN | X201-38 | 8100-3623 |
| 27 | VT | 0.35 | SN | X201-37 | 8100-3623 |
| 28 | BK | 0.13 | SN | X096-7 | 8230-4878 |
| 29 | GN | 0.13 | SN | X096-8 | 8230-4878 |
| 30 | GY | 0.35 | SN | X031-43 | 8100-3623 |
| 31 | TN | 0.35 | SN | X031-42 | 8100-3623 |
| 32 | WH | 0.35 | SN | X201-56 | 8100-3623 |
| 33 | |||||
| 34 | |||||
| 35 | |||||
| 36 | |||||
| 37 | |||||
| 38 | |||||
| 39 | GN | 0.35 | SN | X950M-15 | 8230-4925 |
| 40 | VT | 0.35 | SN | X950M-16 | 8230-4925 |
| 41 | |||||
| 42 | |||||
| 43 | YE | 0.35 | SN | X173A-8 | 8100-3623 |
| 44 | WH | 0.13 | SN | X930F-9 | 8230-4878 |
| 45 | BU | 0.13 | SN | X930F-10 | 8230-4878 |
| 46 | RD | 0.35 | SN | X950M-1 | 8100-3623 |
| 47 | GY | 0.35 | SN | X950M-2 | 8100-3623 |
| 48 | YE | 0.35 | SN | X950M-3 | 8100-3623 |
| 49 | BN | 0.35 | SN | X950M-14 | 8100-3623 |
| 50 | VT | 0.35 | SN | X981M-7 | 8100-3623 |
| 51 | GN | 0.35 | SN | X981M-8 | 8100-3623 |
| 52 | RD | 0.13 | SN | X096-5 | 8230-4878 |
| 53 | YE | 0.13 | SN | X096-6 | 8230-4878 |
| 54 | RD | 0.35 | SN | X031-25 | 8100-3623 |
| 55 | BU | 0.35 | SN | X201-16 | 8100-3623 |
| 56 | TN | 0.35 | SN | X201-15 | 8100-3623 |
| 57 | |||||
| 58 | |||||
| 59 | |||||
| 60 | |||||
| 61 | |||||
| 62 | BN | 2.00 | SN | X030B-11 | 8230-4923 |
| 63 | BU | 2.00 | SN | X046-9 | 8230-4923 |
