Connector End View - X930M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

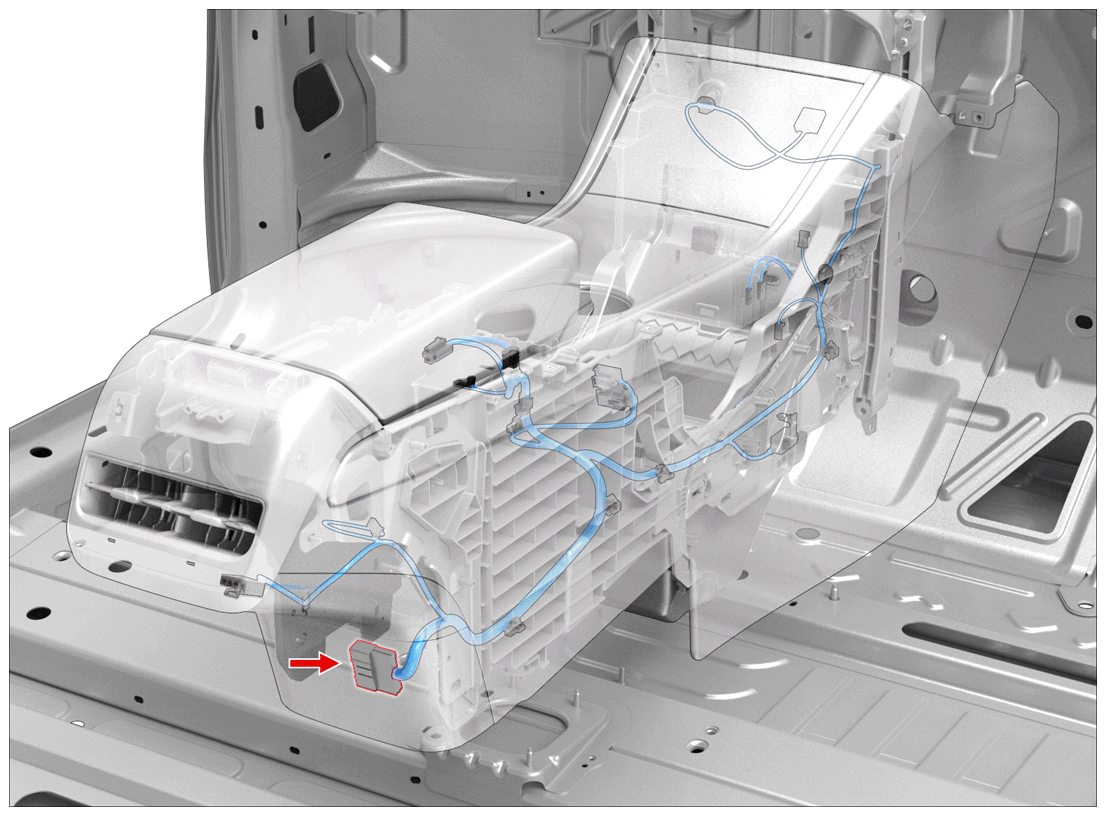

Fig 1: Connector Component Location - X930M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7286-1918-90
Color: BU

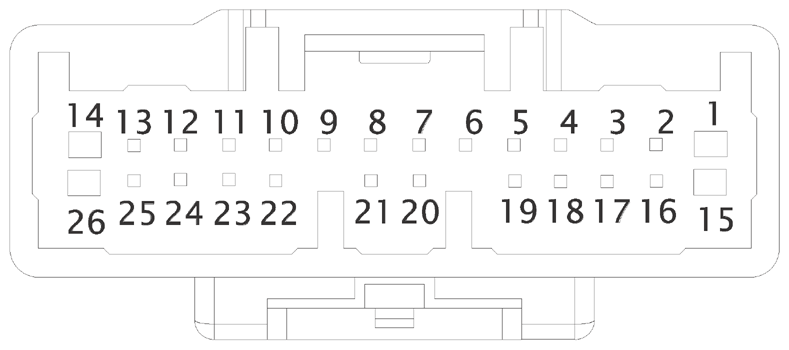

Fig 2: Connector End View - X930M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BU | 2.00 | SN | X197-A | 8230-4923 |
| 2 | TN | 0.35 | SN | X293-2 | 8100-3623 |
| 3 | |||||
| 4 | YE | 0.13 | SN | X492-1 | 8230-4878 |
| 5 | |||||
| 6 | GN | 0.35 | SN | X694-A | 8100-3623 |
| 7 | BK | 0.50 | SN | 8100-3623 | |
| 8 | BN | 0.35 | SN | X294-2 | 8100-3623 |
| 9 | WH | 0.13 | SN | X492-7 | 8230-4878 |
| 10 | BU | 0.13 | SN | X492-8 | 8230-4878 |
| 11 | |||||
| 12 | VT | 0.13 | SN | X492-4 | 8230-4878 |
| 13 | GN | 0.13 | SN | X492-3 | 8230-4878 |
| 14 | BK | 2.00 | SN | X195B-A | 8230-4923 |
| 15 | YE | 2.00 | SN | X195B-D | 8230-4923 |
| 16 | BU | 0.13 | SN | X492-10 | 8230-4878 |
| 17 | GN | 0.13 | SN | X492-9 | 8230-4878 |
| 18 | YE | 0.13 | SN | X492-6 | 8230-4878 |
| 19 | WH | 0.13 | SN | X492-5 | 8230-4878 |
| 20 | |||||
| 21 | |||||
| 22 | |||||
| 23 | |||||
| 24 | |||||
| 25 | |||||
| 26 | BN | 2.00 | SN | X197-C | 8230-4923 |
