Connector End View - X926F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

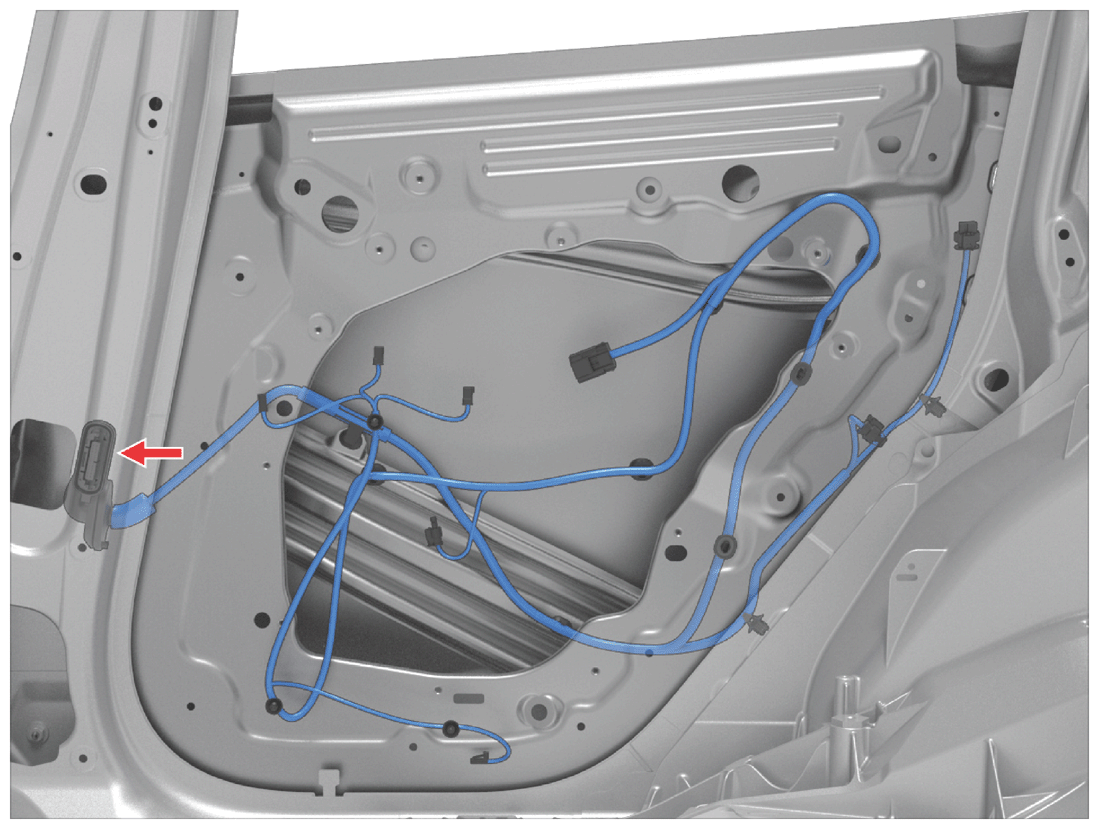

Fig 1: Connector Component Location - X926F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: YAZAKI 7287-1919
Color: NA

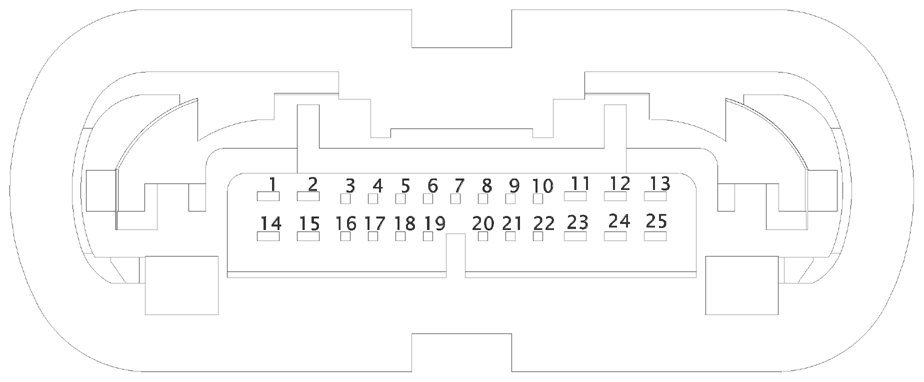

Fig 2: Connector End View - X926F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | WH | 1.50 | SN | X463-1 | 8240-0214 |
| 2 | VT | 1.50 | SN | X463-3 | 8240-0214 |
| 3 | YE | 0.35 | SN | X465-1 | 8100-3625 |
| 4 | TN | 0.35 | SN | X462-1 | 8100-3625 |
| 5 | GY | 0.35 | SN | X463-4 | 8100-3625 |
| 6 | |||||
| 7 | VT | 0.35 | SN | X466-1 | 8100-3625 |
| 8 | BN | 0.35 | SN | X457-1 | 8100-3625 |
| 9 | WH | 0.50 | SN | X457-4 | 8100-3625 |
| 10 | GY | 0.50 | SN | X457-3 | 8100-3625 |
| 11 | BN | 0.35 | SN | X462-2 | 8240-0215 |
| 12 | |||||
| 13 | RD | 0.35 | SN | X456-3 | 8240-0215 |
| 14 | BN | 0.35 | SN | X456-2 | 8240-0215 |
| 15 | TN | 0.35 | SN | X455-2 | 8240-0215 |
| 16 | |||||
| 17 | GY | 0.35 | SN | X455-4 | 8100-3625 |
| 18 | YE | 0.35 | SN | X209-1 | 8100-3625 |
| 19 | WH | 0.35 | SN | X209-2 | 8100-3625 |
| 20 | BK | 0.50 | SN | 8100-3625 | |
| 21 | |||||
| 22 | |||||
| 23 | |||||
| 24 | BU | 0.50 | SN | X591-1 | 8240-0215 |
| 25 | GN | 0.50 | SN | X591-2 | 8240-0215 |
