Connector End View - X912F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

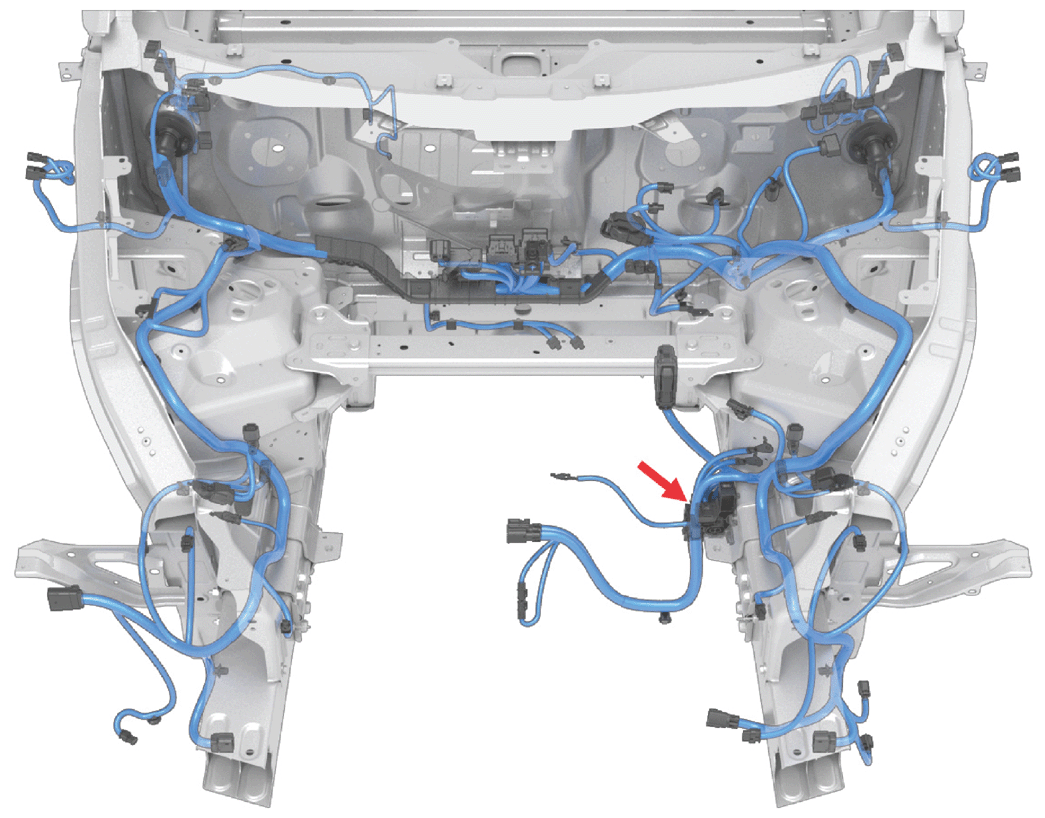

Fig 1: Connector Component Location - X912F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: DELPHI 15514473
Color: BK

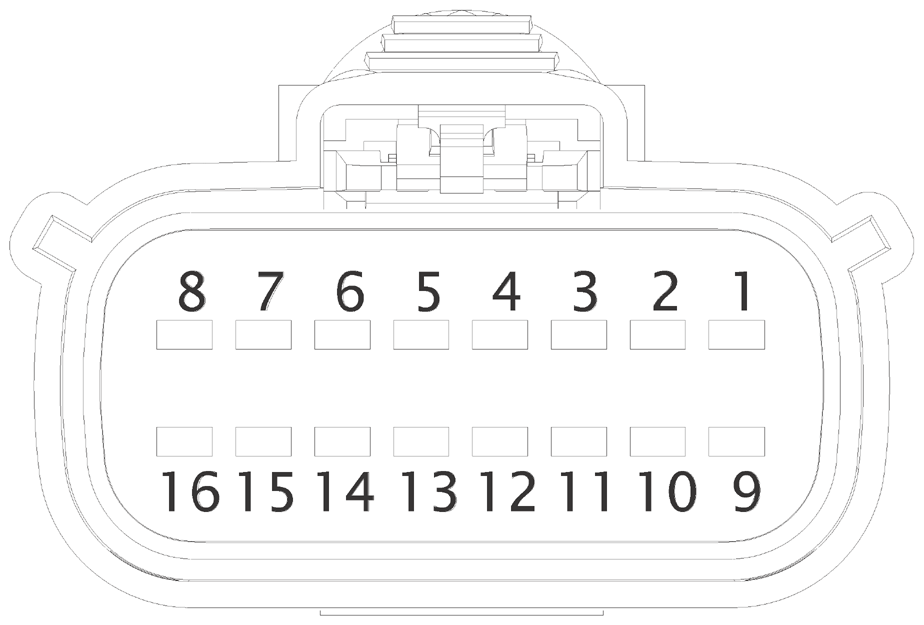

Fig 2: Connector End View - X912F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | BU | 0.35 | SN | X071-1 | 35031567 | MAT-120-260 |
| 2 | GN | 0.35 | SN | X071-10 | 35031567 | MAT-120-260 |
| 3 | BN | 0.35 | SN | X071-2 | 35031567 | MAT-120-260 |
| 4 | VT | 0.35 | SN | X071-9 | 35031567 | MAT-120-260 |
| 5 | RD | 0.35 | SN | X071-8 | 35031567 | MAT-120-260 |
| 6 | YE | 0.35 | SN | X071-6 | 35031567 | MAT-120-260 |
| 7 | GN | 0.35 | SN | X071-16 | 35031567 | MAT-120-260 |
| 8 | BU | 0.35 | SN | X071-7 | 35031567 | MAT-120-260 |
| 9 | VT | 0.35 | SN | X071-11 | 35031567 | MAT-120-260 |
| 10 | WH | 0.35 | SN | X071-14 | 35031567 | MAT-120-260 |
| 11 | RD | 0.35 | SN | X070-8 | 35031567 | MAT-120-260 |
| 12 | GY | 0.35 | SN | X070-23 | 35031567 | MAT-120-260 |
| 13 | BN | 0.35 | SN | X070-22 | 35031567 | MAT-120-260 |
| 14 | ||||||
| 15 | ||||||
| 16 |
