Connector End View - X911M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

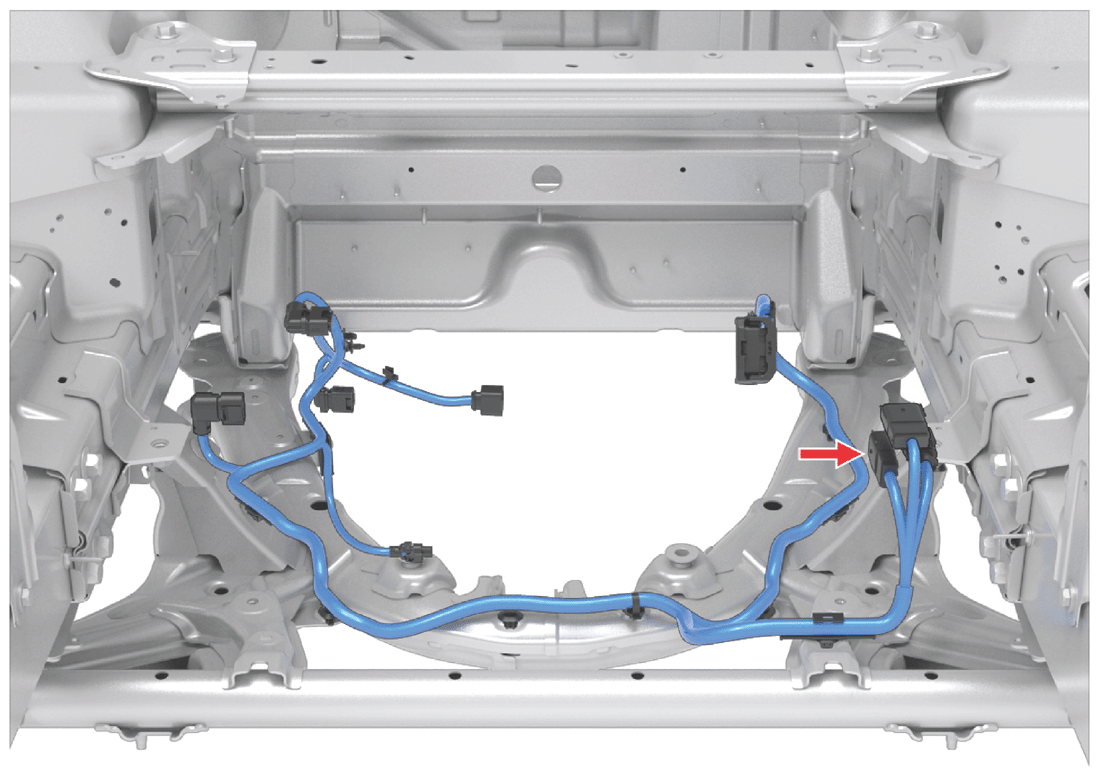

Fig 1: Connector Component Location - X911M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: MOLEX 33482-6201
Color: BK

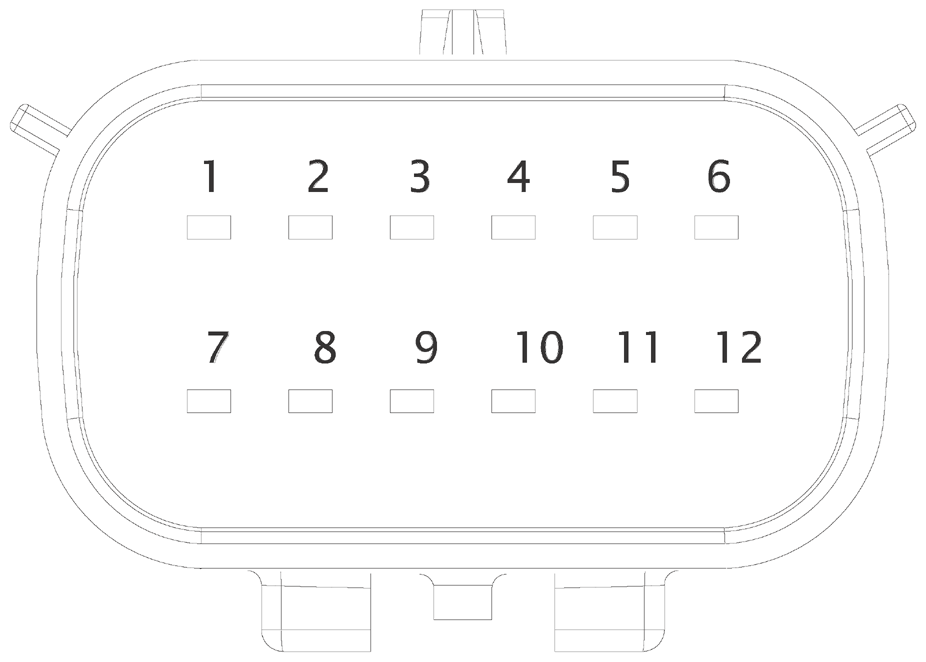

Fig 2: Connector End View - X911M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | VT | 1.00 | SN | X095-1 | 33000-0002 | MAT-120-240 |
| 2 | WH | 0.35 | SN | X093-12 | 33000-0004 | MAT-120-240 |
| 3 | GY | 0.35 | SN | X093-2 | 33000-0004 | MAT-120-240 |
| 4 | BU | 0.35 | SN | X093-30 | 33000-0004 | MAT-120-240 |
| 5 | WH | 0.35 | SN | X093-20 | 33000-0004 | MAT-120-240 |
| 6 | BN | 0.35 | SN | X093-23 | 33000-0004 | MAT-120-240 |
| 7 | YE | 0.35 | SN | X093-4 | 33000-0004 | MAT-120-240 |
| 8 | BK | 0.35 | SN | X093-13 | 33000-0004 | MAT-120-240 |
| 9 | BK | 1.00 | SN | X095-3 | 33000-0002 | MAT-120-240 |
| 10 | GN | 0.35 | SN | X093-3 | 33000-0004 | MAT-120-240 |
| 11 | GY | 0.35 | SN | X093-22 | 33000-0004 | MAT-120-240 |
| 12 |
