Connector End View - X911F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

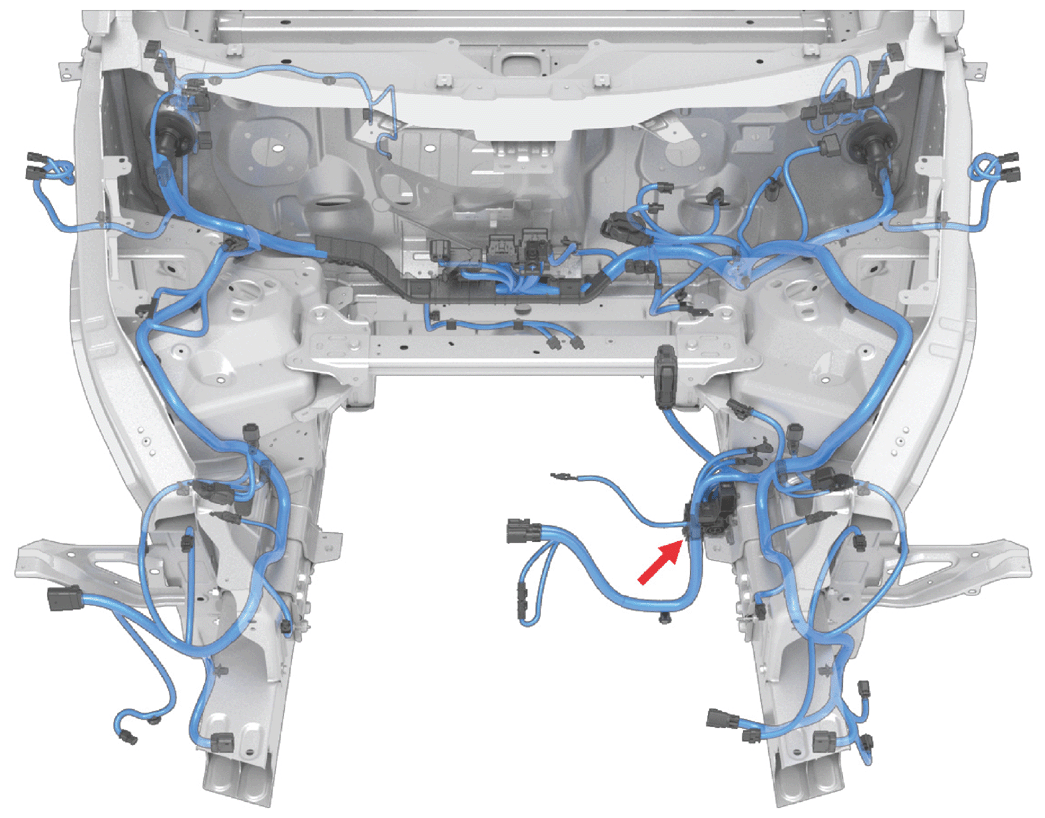

Fig 1: Connector Component Location - X911F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: DELPHI 15514623
Color: BK

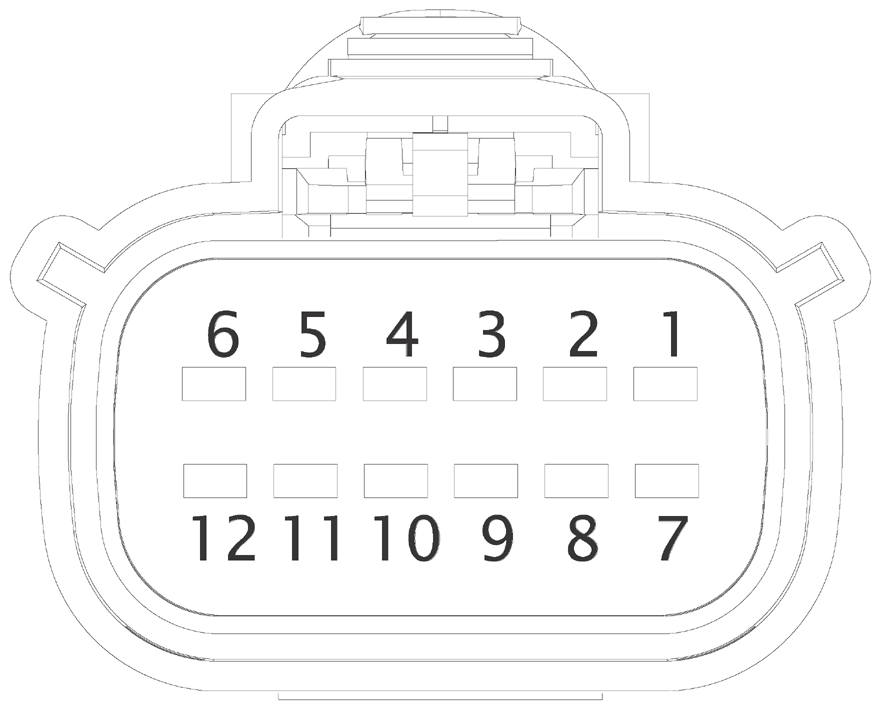

Fig 2: Connector End View - X911F [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | VT | 1.50 | SN | X010-79 | 35031565 | MAT-120-260 |
| 2 | WH | 0.35 | SN | X010-19 | 35031567 | MAT-120-260 |
| 3 | GY | 0.35 | SN | X010-34 | 35031567 | MAT-120-260 |
| 4 | BU | 0.35 | SN | X010-69 | 35031567 | MAT-120-260 |
| 5 | WH | 0.35 | SN | X010-70 | 35031567 | MAT-120-260 |
| 6 | BN | 0.35 | SN | X541-2 | 35031567 | MAT-120-260 |
| 7 | TN | 0.35 | SN | X908M-19 | 35031567 | MAT-120-260 |
| 8 | BK | 0.50 | SN | G011-3 | 35031567 | MAT-120-260 |
| 9 | BK | 1.50 | SN | G011-7 | 35031565 | MAT-120-260 |
| 10 | GN | 0.35 | SN | X010-4 | 35031567 | MAT-120-260 |
| 11 | GY | 0.35 | SN | X010-3 | 35031567 | MAT-120-260 |
| 12 |
