Connector End View - X908M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

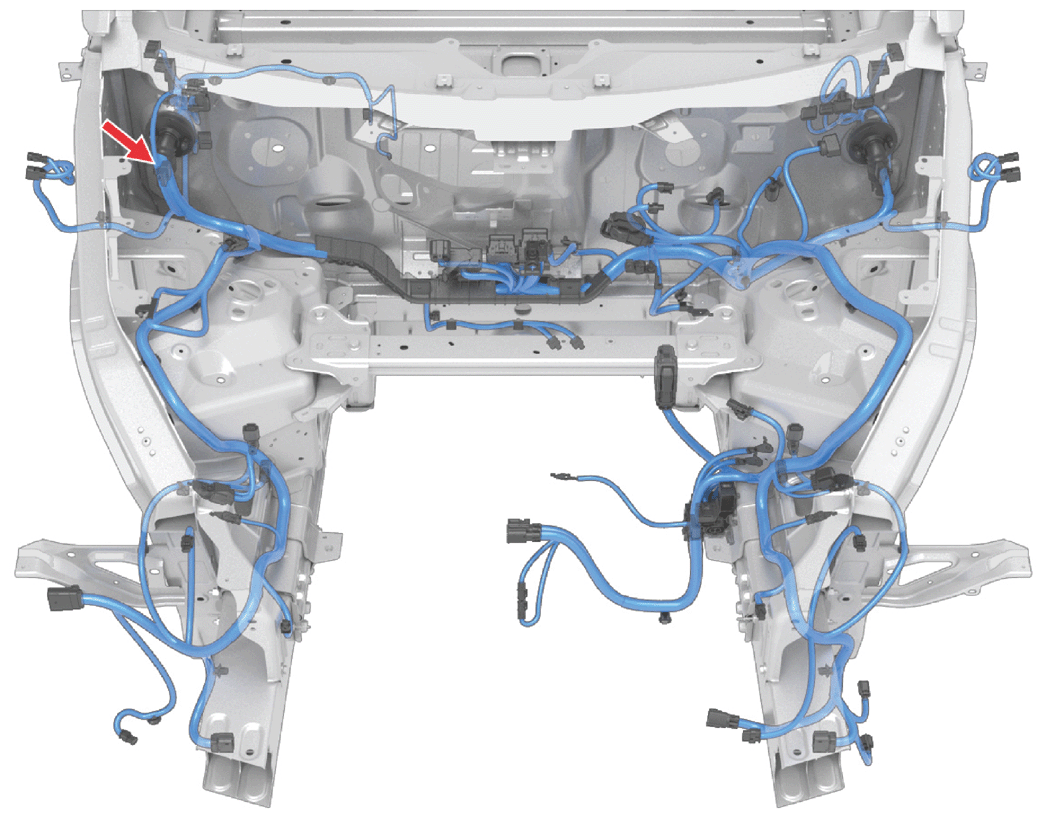

Fig 1: Connector Component Location - X908M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-5616
Color: BK

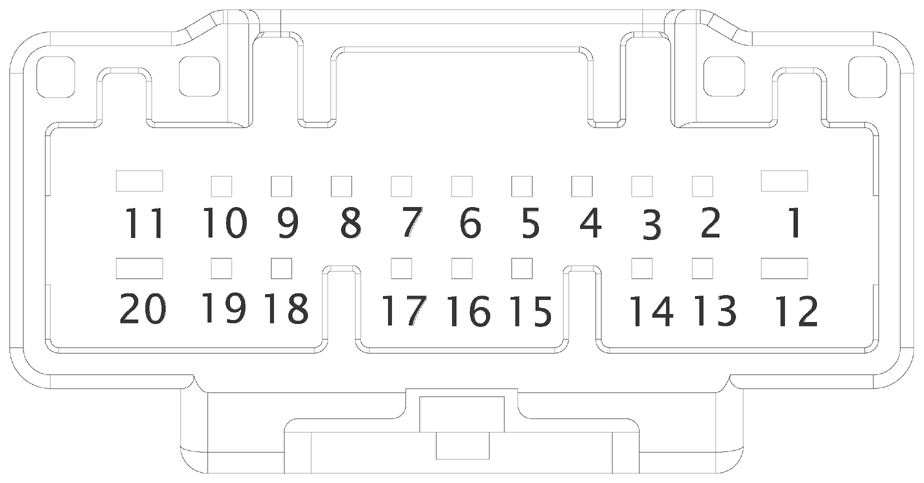

Fig 2: Connector End View - X908M [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | RD | 0.35 | SN | X603-1 | 8230-4925 |
| 2 | GN | 0.35 | SN | X603-2 | 8100-3623 |
| 3 | WH | 0.35 | SN | X151-17 | 8100-3623 |
| 4 | VT | 0.35 | SN | X151-29 | 8100-3623 |
| 5 | WH | 0.50 | SN | X602-1 | 8100-3623 |
| 6 | GY | 0.50 | SN | X602-2 | 8100-3623 |
| 7 | BN | 0.35 | SN | X070-3 | 8100-3623 |
| 8 | YE | 0.35 | SN | X070-19 | 8100-3623 |
| 9 | GN | 0.35 | SN | X070-18 | 8100-3623 |
| 10 | |||||
| 11 | YE | 0.35 | SN | 8230-4925 | |
| 12 | TN | 1.00 | SN | X918M-1 | 8230-4924 |
| 13 | GY | 0.35 | SN | X172A-12 | 8100-3623 |
| 14 | YE | 0.35 | SN | X172A-11 | 8100-3623 |
| 15 | |||||
| 16 | TN | 0.35 | SN | X151-31 | 8100-3623 |
| 17 | GN | 0.35 | SN | X151-18 | 8100-3623 |
| 18 | WH | 0.35 | SN | X541-1 | 8100-3623 |
| 19 | TN | 0.35 | SN | X541-2 | 8100-3623 |
| 20 | BU | 0.35 | SN | 8230-4925 |
