Connector End View - X861 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

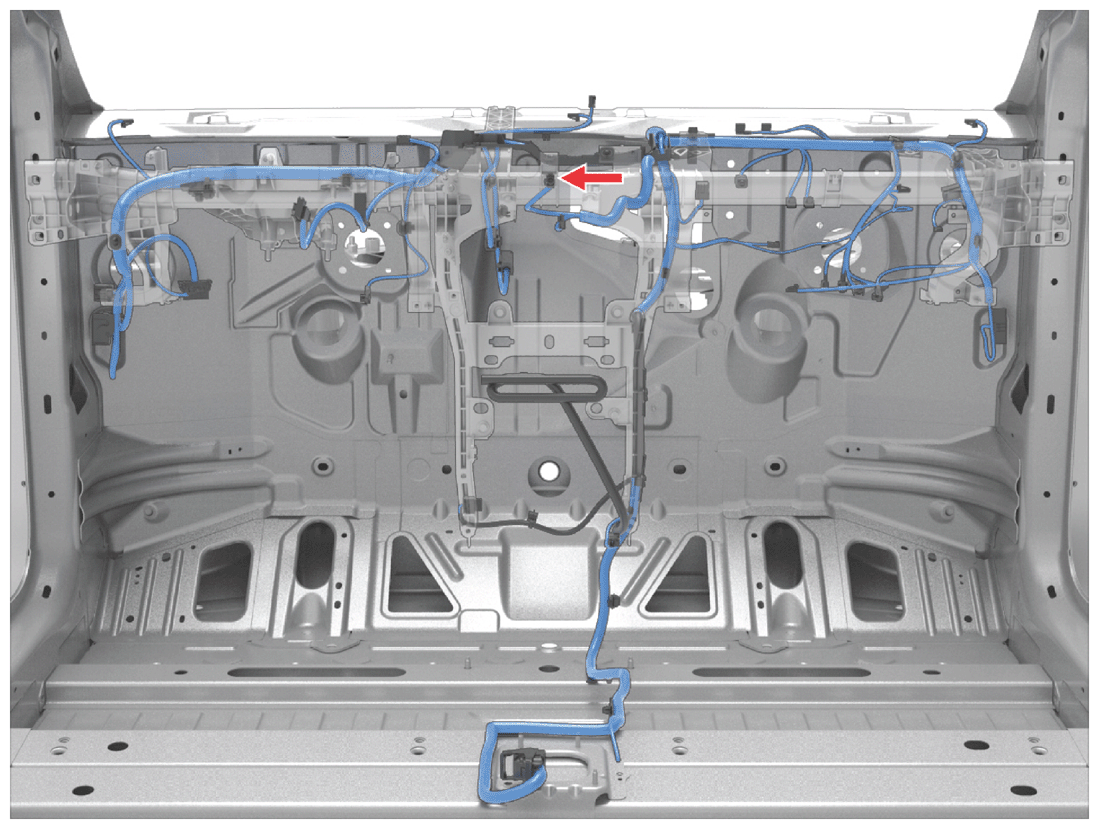

Fig 1: Connector Component Location - X861 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: ROSENBERGER 99K10D-1D5A5-D
Color: BO

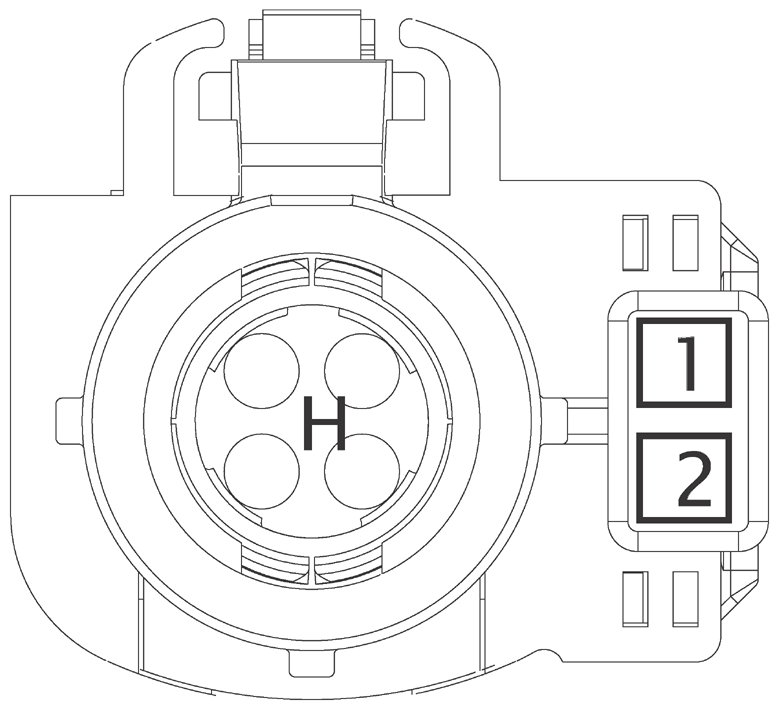

Fig 2: Connector End View - X861 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Cable Subassembly
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | RD | 0.50 | SN | X860-1 | 5-963715-1 |
| 2 | BK | 0.50 | SN | X860-2 | 5-963715-1 |
| H | BK | HSD | AU | X860-H | PIA-HSD-TERM |
