Connector End View - X690 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

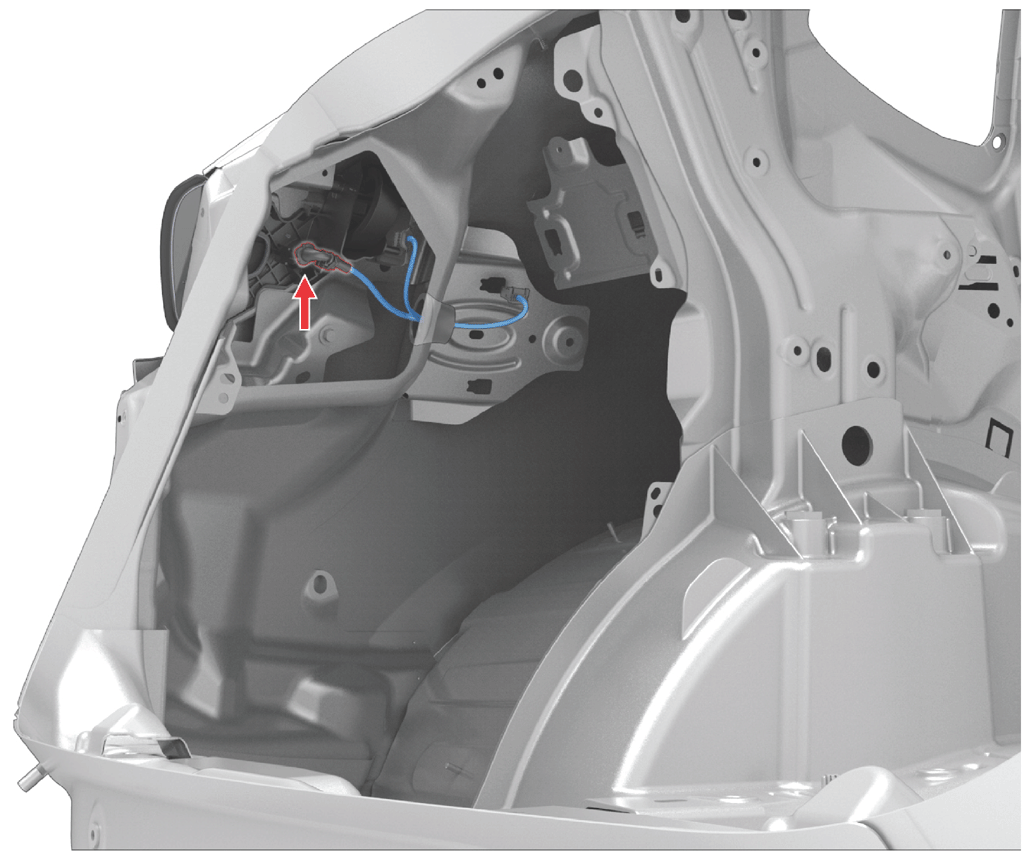

Fig 1: Connector Component Location - X690 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: MOLEX 503149-1000
Color: BG
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BN | 0.13 | SN | X687-2 | 502579-0000 |
| 2 | WH | 0.13 | SN | X687-12 | 502579-0000 |
| 3 | GY | 0.13 | SN | X687-14 | 502579-0000 |
| 4 | OG | 0.13 | SN | X687-3 | 502579-0000 |
| 5 | VT | 0.13 | SN | X687-13 | 502579-0000 |
| 6 | RD | 0.13 | SN | X687-6 | 502579-0000 |
| 7 | YL | 0.13 | SN | X687-4 | 502579-0000 |
| 8 | GN | 0.13 | SN | X687-7 | 502579-0000 |
| 9 | BK | 0.13 | SN | X687-1 | 502579-0000 |
| 10 | BU | 0.13 | SN | X687-8 | 502579-0000 |
