Connector End View - X420 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

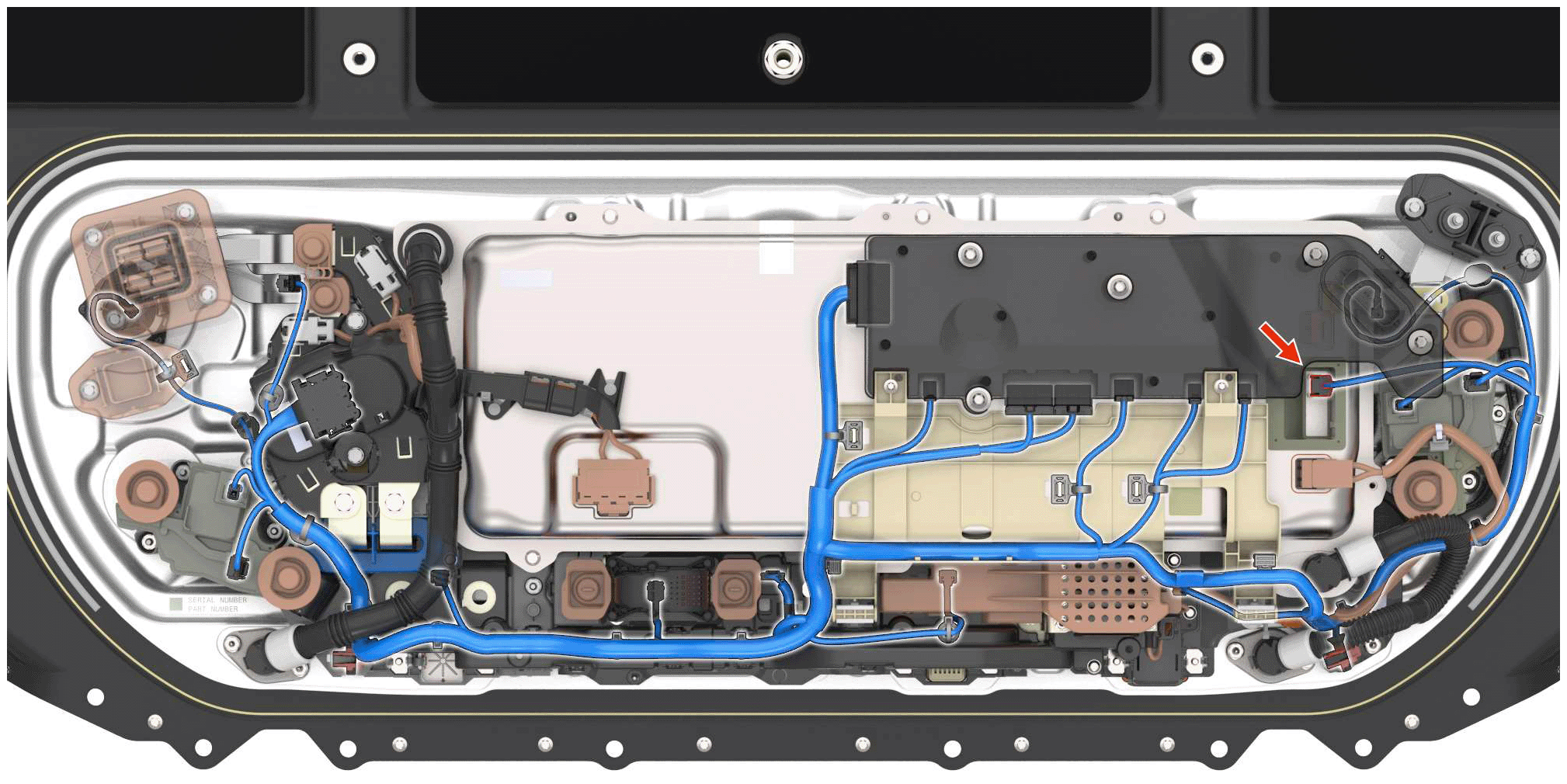

Fig 1: Connector Component Location - X420 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: AMP 1717106-2
Color: BK

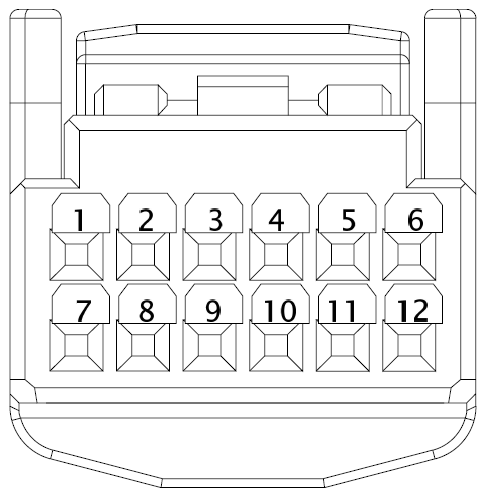

Fig 2: Connector End View - X420 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Connector Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | WH | 0.35 | SN | X479-29 | 1674311-1 |
| 2 | WH | 0.35 | SN | X479-6 | 1674311-1 |
| 3 | WH | 0.35 | SN | X479-5 | 1674311-1 |
| 4 | WH | 0.35 | SN | X479-1 | 1674311-1 |
| 5 | WH | 0.35 | SN | X479-15 | 1674311-1 |
| 6 | WH | 0.35 | SN | X479-2 | 1674311-1 |
| 7 | |||||
| 8 | |||||
| 9 | |||||
| 10 | WH | 0.35 | SN | X479-26 | 1674311-1 |
| 11 | WH | 0.35 | SN | X479-12 | 1674311-1 |
| 12 | WH | 0.35 | SN | X479-30 | 1674311-1 |
