Connector End View - X201 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

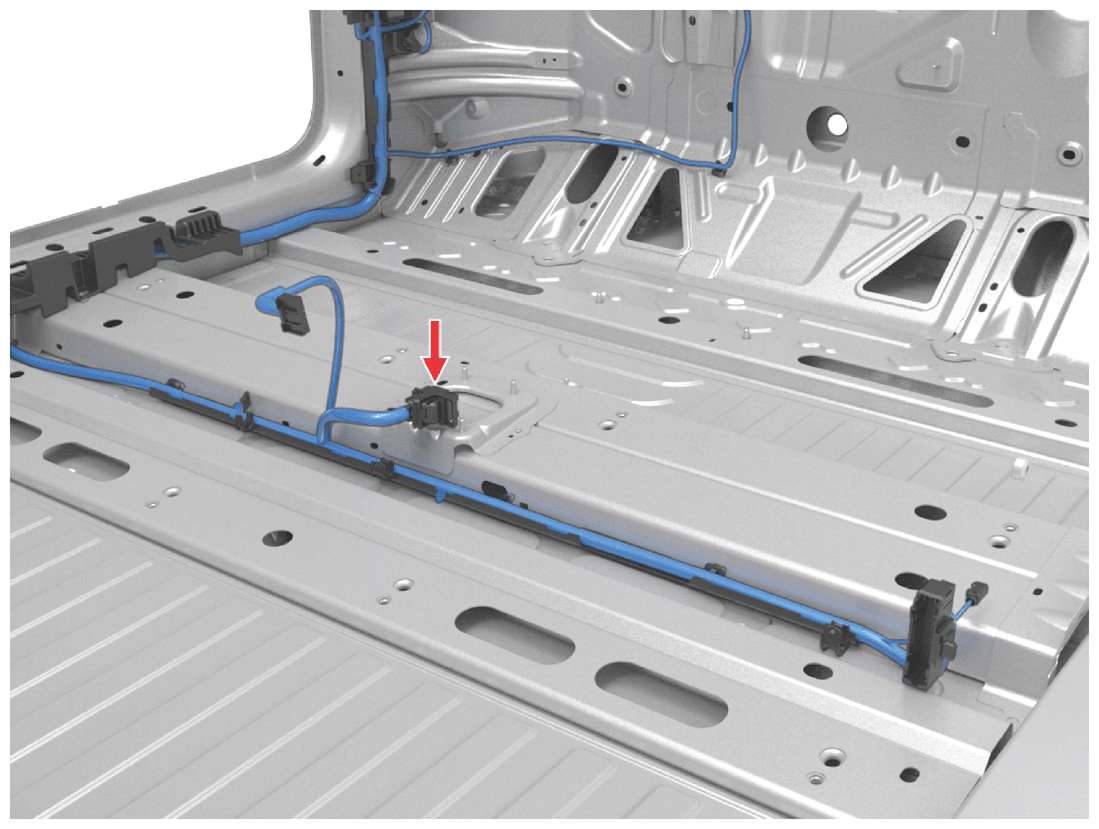

Fig 1: Connector Component Location - X201 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: BOSCH 1928406051.
Color: BK
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | GN | 0.35 | SN | X935M-14 | 1928499468 | MAT-110-130 |
| 2 | WH | 0.35 | SN | X935M-15 | 1928499468 | MAT-110-130 |
| 3 | YE | 0.35 | SN | X217-2 | 1928499468 | MAT-110-130 |
| 4 | RD | 0.35 | SN | X217-1 | 1928499468 | MAT-110-130 |
| 5 | ||||||
| 6 | ||||||
| 7 | ||||||
| 8 | ||||||
| 9 | WH | 0.35 | SN | X935M-23 | 1928499468 | MAT-110-130 |
| 10 | BK | 0.35 | SN | X935M-22 | 1928499468 | MAT-110-130 |
| 11 | BU | 0.35 | SN | X225-2 | 1928499468 | MAT-110-130 |
| 12 | RD | 0.35 | SN | X225-1 | 1928499468 | MAT-110-130 |
| 13 | ||||||
| 14 | ||||||
| 15 | TN | 0.35 | SN | X935M-56 | 1928499468 | MAT-110-130 |
| 16 | BU | 0.35 | SN | X935M-55 | 1928499468 | MAT-110-130 |
| 17 | GN | 0.35 | SN | X221-1 | 1928499468 | MAT-110-130 |
| 18 | VT | 0.35 | SN | X221-2 | 1928499468 | MAT-110-130 |
| 19 | BK | 0.35 | SN | X935M-18 | 1928499468 | MAT-110-130 |
| 20 | WH | 0.35 | SN | X935M-19 | 1928499468 | MAT-110-130 |
| 21 | BU | 0.35 | SN | X219-2 | 1928499468 | MAT-110-130 |
| 22 | GN | 0.35 | SN | X219-1 | 1928499468 | MAT-110-130 |
| 23 | ||||||
| 24 | ||||||
| 25 | ||||||
| 26 | ||||||
| 27 | ||||||
| 28 | ||||||
| 29 | ||||||
| 30 | ||||||
| 31 | ||||||
| 32 | ||||||
| 33 | ||||||
| 34 | ||||||
| 35 | ||||||
| 36 | ||||||
| 37 | VT | 0.35 | SN | X935M-27 | 1928499468 | MAT-110-130 |
| 38 | BN | 0.35 | SN | X935M-26 | 1928499468 | MAT-110-130 |
| 39 | GY | 0.35 | SN | X206-1 | 1928499468 | MAT-110-130 |
| 40 | VT | 0.35 | SN | X206-2 | 1928499468 | MAT-110-130 |
| 41 | WH | 0.35 | SN | X935M-21 | 1928499468 | MAT-110-130 |
| 42 | YE | 0.35 | SN | X935M-20 | 1928499468 | MAT-110-130 |
| 43 | BN | 0.35 | SN | X924M-18 | 1928499468 | MAT-110-130 |
| 44 | VT | 0.35 | SN | X924M-19 | 1928499468 | MAT-110-130 |
| 45 | YE | 0.35 | SN | X909F-8 | 1928499468 | MAT-110-130 |
| 46 | TN | 0.35 | SN | X909F-7 | 1928499468 | MAT-110-130 |
| 47 | WH | 0.35 | SN | X909F-12 | 1928499468 | MAT-110-130 |
| 48 | RD | 0.35 | SN | X909F-13 | 1928499468 | MAT-110-130 |
| 49 | ||||||
| 50 | ||||||
| 51 | ||||||
| 52 | ||||||
| 53 | YE | 0.35 | SN | X030A-3 | 1928499468 | MAT-110-130 |
| 54 | GN | 0.35 | SN | X030A-4 | 1928499468 | MAT-110-130 |
| 55 | BK | 0.35 | SN | G031-2 | 1928499468 | MAT-110-130 |
| 56 | WH | 0.35 | SN | X935M-32 | 1928499468 | MAT-110-130 |
| 57 | ||||||
| 58 | ||||||
| 59 | ||||||
| 60 | ||||||
| 61 | ||||||
| 62 | BK | 0.35 | SN | G031-1 | 1928499468 | MAT-110-130 |
| 63 | ||||||
| 64 | ||||||
| 65 | ||||||
| 66 | ||||||
| 67 | ||||||
| 68 | ||||||
| 69 | ||||||
| 70 | ||||||
| 71 | WH | 0.35 | SN | X031-45 | 1928499468 | MAT-110-130 |
| 72 | RD | 0.35 | SN | X031-44 | 1928499468 | MAT-110-130 |
