Connector End View - X172A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

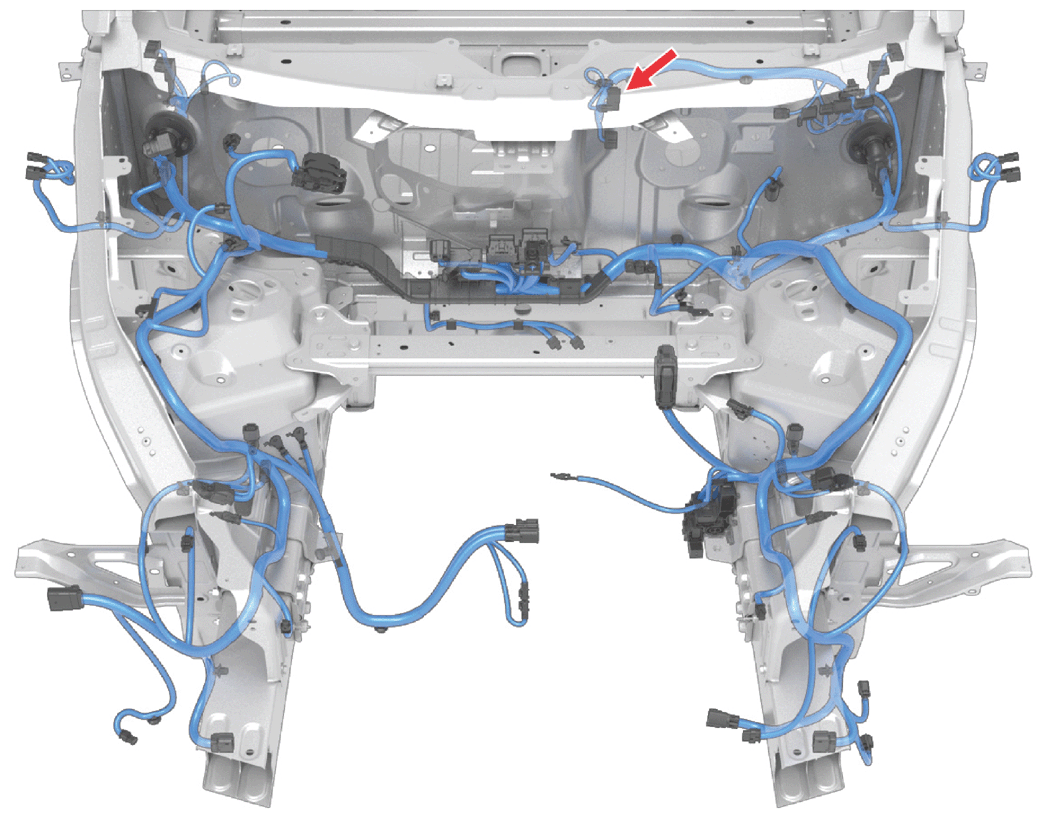

Fig 1: Connector Component Location - X172A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: AMP 2177587-1
Color: BK

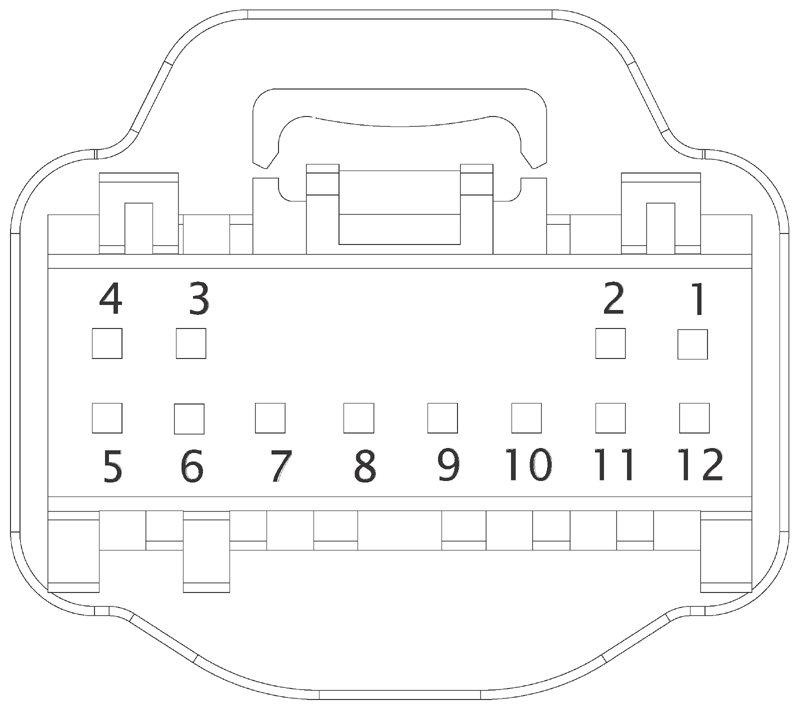

Fig 2: Connector End View - X172A [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | |||||
| 2 | |||||
| 3 | TN | 0.35 | SN | X909M-5 | 2-1703930-1 |
| 4 | RD | 0.35 | SN | X909M-6 | 2-1703930-1 |
| 5 | |||||
| 6 | |||||
| 7 | YE | 0.35 | SN | X185A-1 | 2-1703930-1 |
| 8 | BU | 0.35 | SN | X185A-2 | 2-1703930-1 |
| 9 | WH | 0.35 | SN | X185A-3 | 2-1703930-1 |
| 10 | VT | 0.35 | SN | X185A-4 | 2-1703930-1 |
| 11 | YE | 0.35 | SN | X908M-14 | 2-1703930-1 |
| 12 | GY | 0.35 | SN | X908M-13 | 2-1703930-1 |
