Connector End View - X171 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

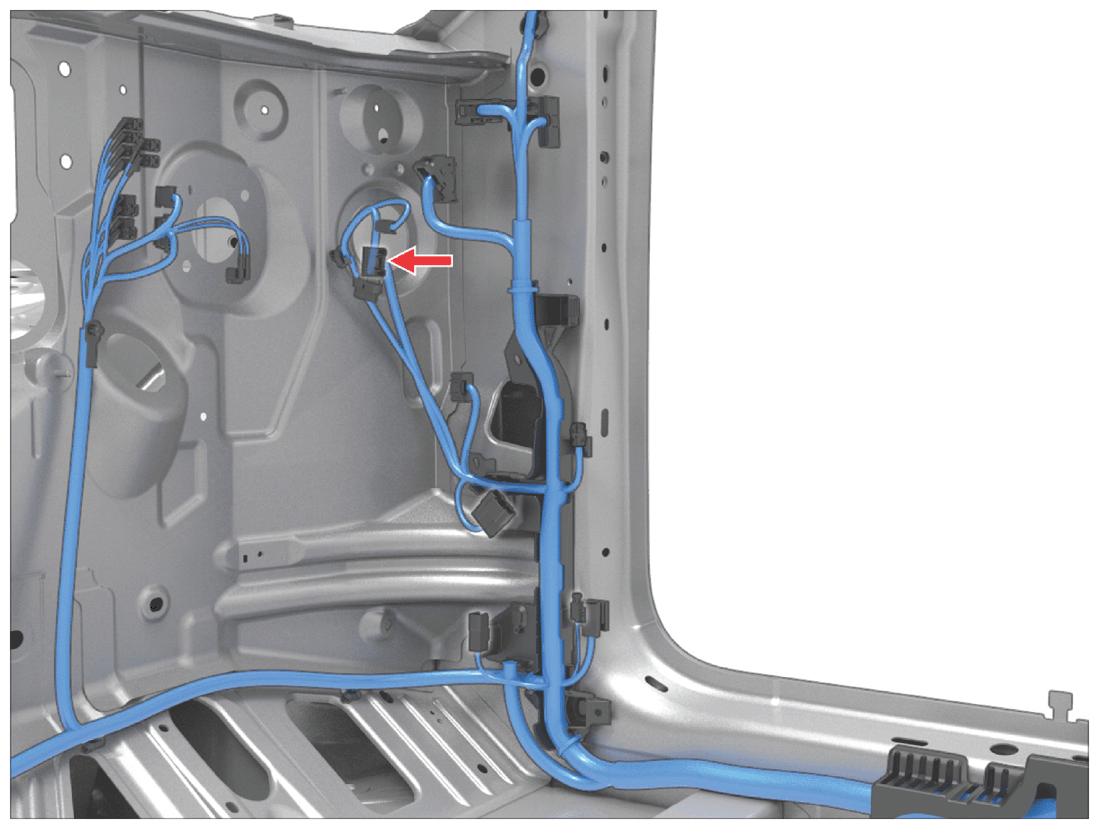

Fig 1: Connector Component Location - X171 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: SUMITOMO 6098-6203
Color: WH
Fig 2: Connector End View - X171 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal |
|---|---|---|---|---|---|
| 1 | BK | 0.50 | SN | X935F-3 | 8240-0215 |
| 2 | VT | 0.50 | SN | X935F-4 | 8240-0215 |
| 3 | BK | 0.75 | SN | X051-33 | 8240-0213 |
| 4 | TN | 0.75 | SN | X051-34 | 8240-0213 |
| 5 | GN | 0.50 | SN | X935F-5 | 8240-0215 |
| 6 | GY | 0.50 | SN | X935F-6 | 8240-0215 |
| 7 | VT | 0.75 | SN | X051-31 | 8240-0213 |
| 8 | YE | 0.75 | SN | X051-32 | 8240-0213 |
| 9 | RD | 2.00 | SN | X051-16 | 8240-0214 |
| 10 | BU | 2.00 | SN | X051-15 | 8240-0214 |
| 11 | WH | 0.50 | SN | X908F-5 | 8240-0215 |
| 12 | GY | 0.50 | SN | X908F-6 | 8240-0215 |
| 13 | RD | 0.50 | SN | X051-35 | 8240-0215 |
| 14 | WH | 0.50 | SN | X051-19 | 8240-0215 |
| 15 | BN | 0.50 | SN | X935F-9 | 8240-0215 |
| 16 | WH | 0.50 | SN | X935F-8 | 8240-0215 |
