Connector End View - X167 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Location:

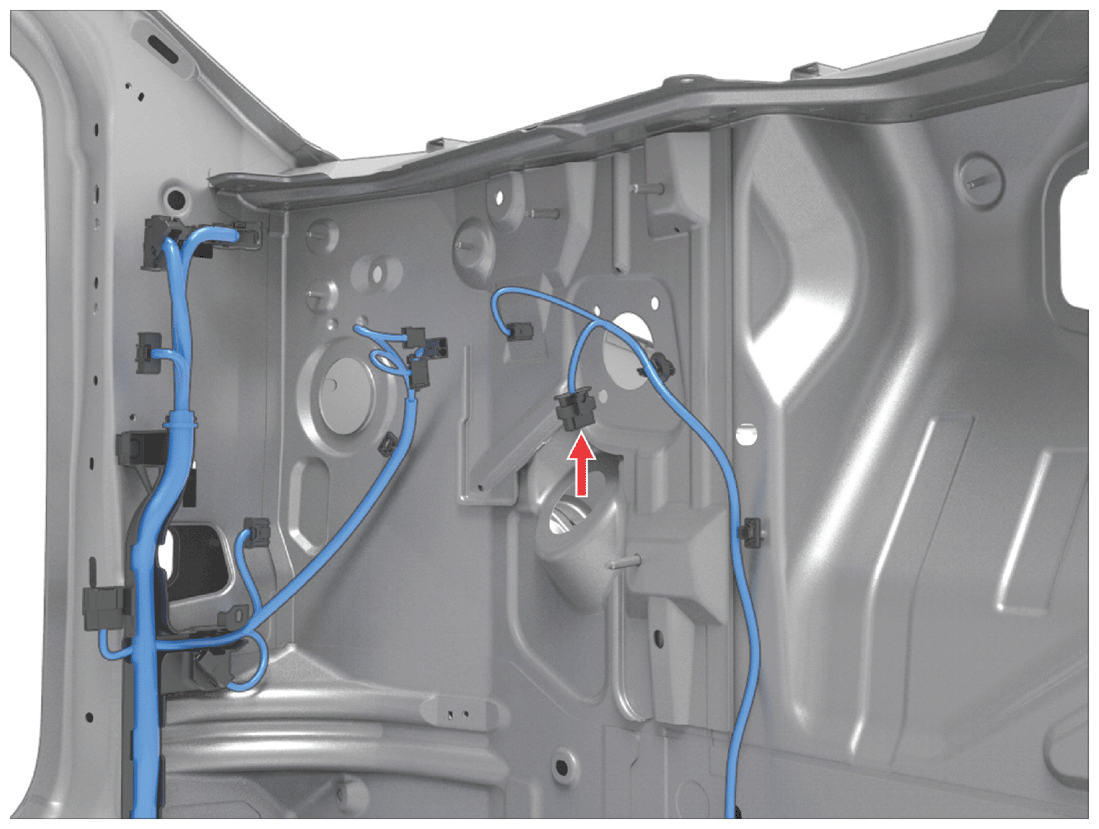

Fig 1: Connector Component Location - X167 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Connector Detail: DELPHI 35020435
Color: BK

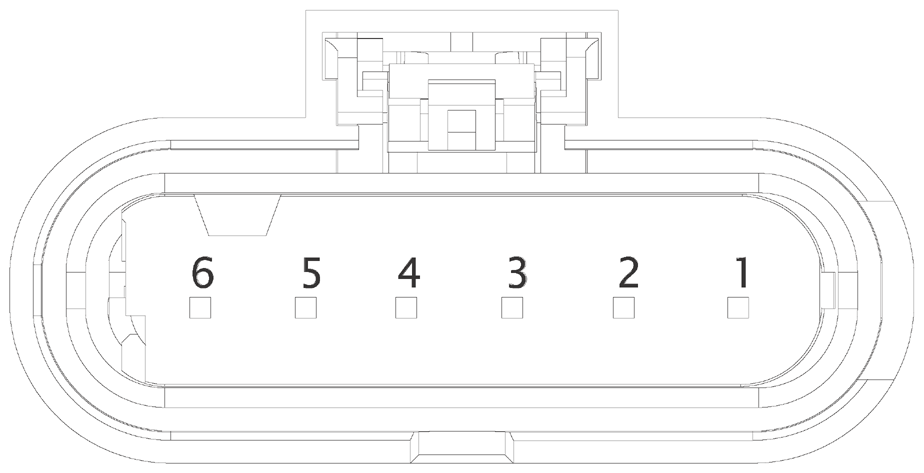

Fig 2: Connector End View - X167 [Fremont/Berlin: 01/13/2021 - 01/06/2022 | Shanghai: 12/14/2020 - 11/15/2021]
Serviceability: Terminal Pigtail
| Cavity | Color | Size | Plate | Destination | Terminal | Seal |
|---|---|---|---|---|---|---|
| 1 | BN | 0.35 | AU | X950M-14 | 7-1452665-2 | 967067-2 |
| 2 | GN | 0.35 | AU | X950M-15 | 7-1452665-2 | 967067-2 |
| 3 | VT | 0.35 | AU | X950M-16 | 7-1452665-2 | 967067-2 |
| 4 | YE | 0.35 | AU | X950M-3 | 7-1452665-2 | 967067-2 |
| 5 | GY | 0.35 | AU | X950M-2 | 7-1452665-2 | 967067-2 |
| 6 | RD | 0.35 | AU | X950M-1 | 7-1452665-2 | 967067-2 |
